Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем
Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем
Спецификации
Номер модели :
ИБ11Б3-10А-К
Место происхождения :
Китай
Количество минимального заказа :
могущий быть предметом переговоров
Термины компенсации :
L / C, T / T
Способность поставкы :
500000 Piece / Pieces в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5cm/CTN
Имя :
ИБ11Б3-10А-К
Напряжение тока :
115V/250V
Настоящий :
1A 3A 6A 8A 10A
Климатическая категория :
-25°C~+85°C (25/85/21)
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC/2250VDC
Утверждение :
ISO9001: CE 2008 TUV CQC cUL ROHS
Уровень защиты :
IP40 согласно IEC 60529
Воспламеняемость соответствие к :
UL 94V-0
материал :
Оборудование
Описание

Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем

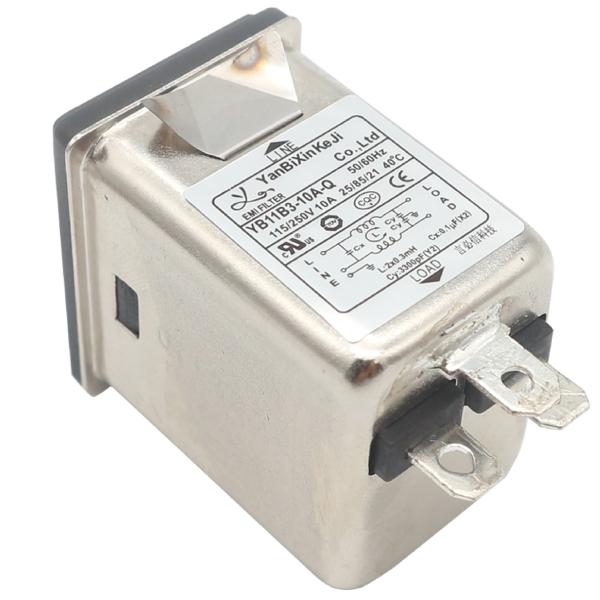

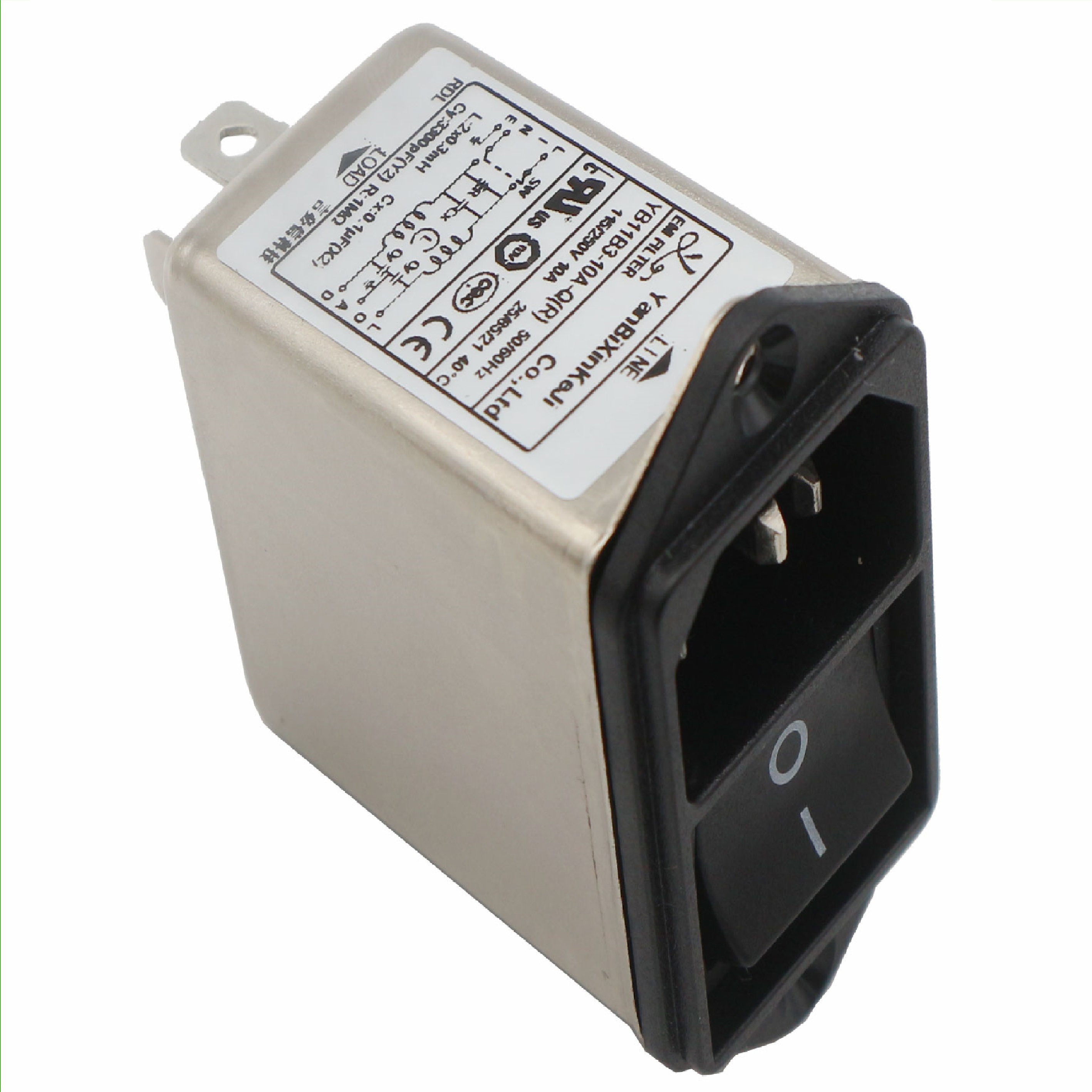

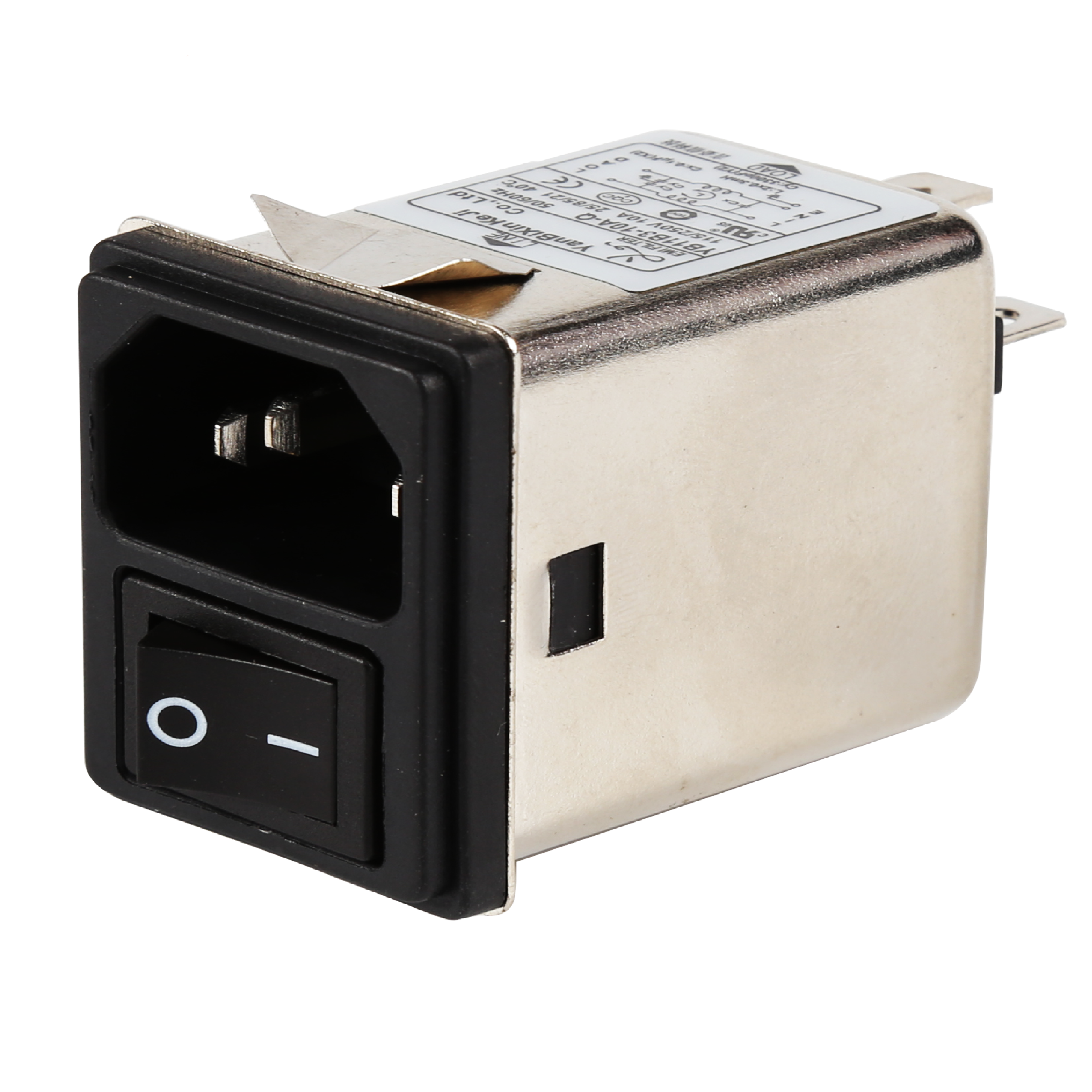

Изображения продукта:

Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем

Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем

Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем



Технические данные:



Деталь Фильтр силы EMI
Модель Фильтр YB-B3 силы EMI
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 125VAC 250VAC
Расклассифицированное течение 1A 3A 6A 10A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 115VAC/50HZ 0.3uA Макс
MOQ Могущий быть предметом переговоров
Цена Могущий быть предметом переговоров
Время выполнения будний день 5~15





Особенности:



(1) версии к 10A доступны с 1 перекидным переключателем поляка



(2) там разнообразие части и комбинации для встречи тестов EMC различного клиента



(3) подгонянные продукты согласно требованиям к клиента



Типичные применения:



1.Portable электрическое и радиотехническая аппаратура;



оборудование 2.Medical;



3.Test и оборудование измерения;



4.Small и среднего размера машины и бытовая техника



5.Single-phase электропитание, электропитание переключател-режима



Правило выставления:



YB    11     B3   -   10A   -    Q         (R 5 G)

            |         |              |             |                    | | |

случай цепи   настоящее соединение опционное



Приводит:

Модель нет. Расклассифицированное течение
@40°C
 		 Терминал Options*
 		 Вспомогательное нагрузочное сопротивление (опционное)
G		 Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)


YB11B3-1A 1A Q S - - -













<0>

Fig.1













115/250V













50/60Hz
YB11B3-2A 2A Q S - - - Fig.1
YB11B3-3A 3A Q S - - - Fig.1
YB11B3-4A 4A Q S - - - Fig.1
YB11B3-6A 6A Q S - - - Fig.1
YB11B3-8A 8A Q S - - - Fig.1
YB11B3-10A 10A Q S - - - Fig.1
YB11B4-1A 1A Q S - - - Fig.1
YB11B4-2A 2A Q S - - - Fig.1
YB11B4-3A 3A Q S - - - Fig.1
YB11B4-4A 4A Q S - - - Fig.1
YB11B4-6A 6A Q S - - - Fig.1
YB11B4-8A 8A Q S - - - Fig.1
YB11B4-10A 10A Q S - - - Fig.1



Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем



Медицинский тип приводит:

Модель нет. Расклассифицированное течение
@40°C
 		 Терминальные варианты
 		 Вспомогательное нагрузочное сопротивление (опционное) Медицинское оборудование

G		 Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)


YB11B3-1A-x (R5) 1A Q S - 1 5 -















<5>

Fig.3















115/250V















50/60Hz
YB11B3-2A-x (R5) 2A Q S - 1 5 - Fig.3
YB11B3-3A-x (R5) 3A Q S - 1 5 - Fig.3
YB11B3-4A-x (R5) 4A Q S - 1 5 - Fig.3
YB11B3-6A-x (R5) 6A Q S - 1 5 - Fig.3
YB11B3-8A-x (R5) 8A Q S - 1 5 - Fig.3
YB11B3-10A-x (R5) 10A Q S - 1 5 - Fig.3
YB11B4-1A-x (R5) 1A Q S - 1 5 - Fig.3
YB11B4-2A-x (R5) 2A Q S - 1 5 - Fig.3
YB11B4-3A-x (R5) 3A Q S - 1 5 - Fig.3
YB11B4-4A-x (R5) 4A Q S - 1 5 - Fig.3
YB11B4-6A-x (R5) 6A Q S - 1 5 - Fig.3
YB11B4-8A-x (R5) 8A Q S - 1 5 - Fig.3
YB11B4-10A-x (R5) 10A Q S - 1 5 - Fig.3

Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем*Q: Быстро-на 6.35x0.8mm Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем          S: припой 4.0x0.8mm Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем          W: UL1015 18awg

Электрическая схема:



Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем

                            Fig.1



Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем

                            Fig.3

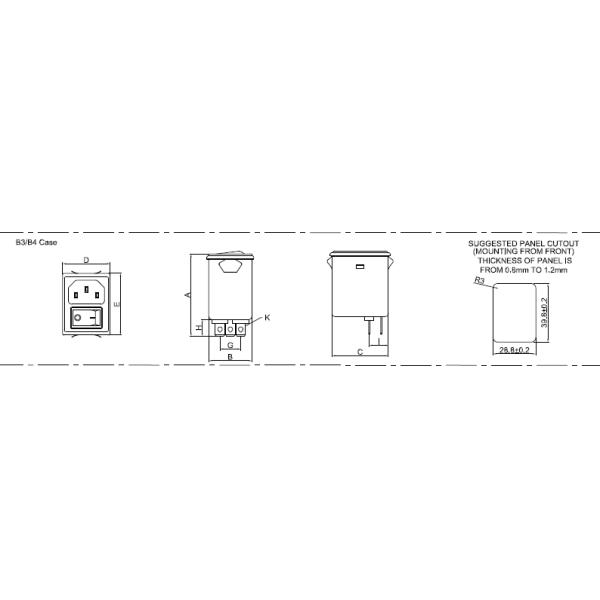

Механический размер (блок: mm)



Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем




Случай B C D E F G H Я J K
B3/B4 52 28 39,5 30   39 13 11 12,5   6.35*0.8
Допуски ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15

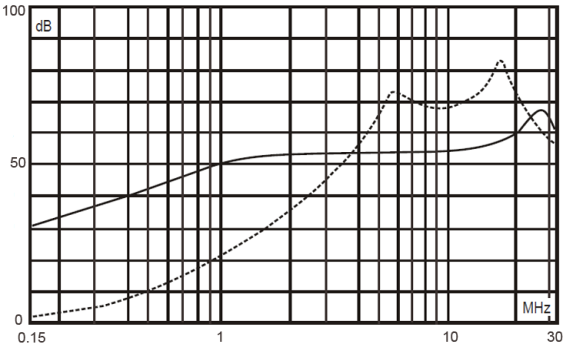

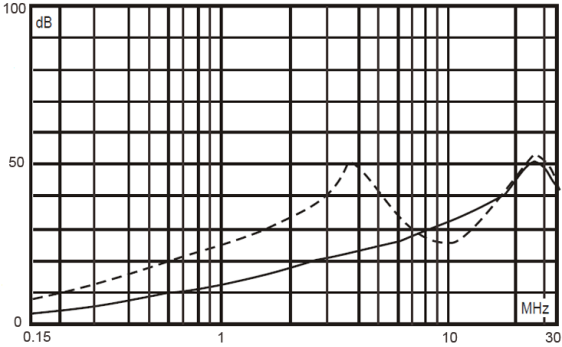

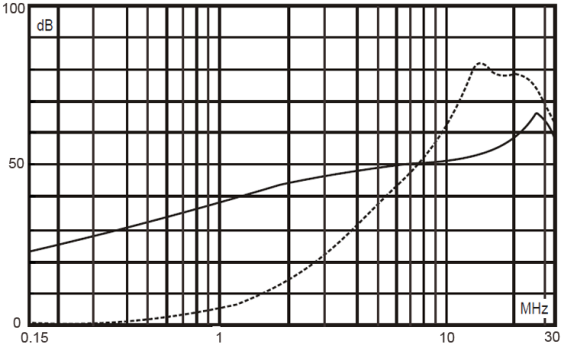

Таблица вносимой потери (в системе 50ohm согласно IEC/CISPR No.17)



         Единый режим                                                           -------- дифференциальный режим



                           1A                                                                                             3A

 Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем                                   Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем



                           6A                                                                                              8A



  Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем                                  Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем

                                                                                                                                                                                                                                                                10A



  Гнездо входа IEC кнопк-в компактном EMI основ фильтрует 250V для оборудования кофе с переключателем

Упаковка

Фильтр линии электропередач: CTN/192pcs

W.N/G: 12/13.5KG

Измерения: 0.565*0.285*0.225m



Пересылка

---Грузя термины: DHL, UPS, Federal Express, TNT, EMS, или несущая.

---Порт Шэньчжэнь или как запросы.



Наша компания:

  • Мы перечисленная компания. НЕТ: 667344, гарантия бренда, надежное качество
  • Мы имеем UL; cUL; TUV; CQC; CE; ROHS; ISO9001: 2015; Аттестация ДОСТИГАЕМОСТИ для обеспечения качества продукции
  • Мы имеем уместное профессиональное экспириментально оборудование, поэтому мы можем обеспечить тест свободной диагностики проводя для вас.
  • Свободная служба технической поддержки выпрямления EMC и обеспечить свободные образцы теста
  • Технология автоматизации, продукция масштаба, превосходная цена
  • Хорошее обслуживание, быстрая доставка!
  • Послепродажное обслуживание: свободная замена не позднее 3 месяца, свободное обслуживание не позднее 6 лет, бессрочное обслуживание
  • Объедините с верхней исследовательской лабараторией научного исследования
  • Мы имеем профессиональную команду НИОКР
