Низкопроходный EMI фильтра 150KHz~30MHz входа IEC UL 94V-0 фильтрует с гнездом и взрывателем

Спецификации

Номер модели :

YB11B9-10A-Q

Место происхождения :

Китай

Количество минимального заказа :

1000пкс

Условия оплаты :

Т/Т

Способность поставки :

500000 часть/частей в месяц

Срок поставки :

10-20 дней

Упаковывая детали :

56.5*28.5*22.5км (одна коробка)

Тип: :

YB11B9-10A-Q

Расклассифицированное напряжение тока максимальное: :

250VAC, 50/60Hz

Рабочая частота: :

DC к 400Hz

Расклассифицированные течения: :

°C 1~10A@40, 50°C (UL/CUL)

L-N: :

1450VDC

L/N-G: :

4000VAC (тип R5)

Уровень защиты: :

IP40 согласно IEC 60529

Воспламеняемость соответствие к: :

UL 94V-0

Передающая функция :

Низкопроходный

Описание

Низкопроходный EMI фильтра 150KHz~30MHz входа IEC UL 94V-0 фильтрует с гнездом и взрывателем

YB11B9-10A быстрое на фильтре силы Emi IEC с переключателем для оборудования кофе

Типичные применения fiter EMI

1. Портативное электрическое и радиотехническая аппаратура;

2. Медицинское оборудование;

3. Оборудование теста и измерения;

4. Небольшие и среднего размера машины и бытовая техника

5. Однофазное электропитание, электропитание переключател-режима

Технические данные fiter EMI

Деталь	Фильтр силы Emi
Модель	Фильтр YB-B9 силы Emi
Передающая функция	Низкопроходный
Тип пакета	Поверхностный держатель
Номинальная разбивочная частота	10K-30MHZ
Вносимая потеря	60~90dB
Входное комплексное сопротивление	50Ω
Расклассифицированное напряжение тока	115/250V
Расклассифицированное течение	1A 3A 6A 10A
Экологическая температура	40°C
Диапазон температур	25 / 085/21
Равочая частота	50/60HZ
Линия - - линия	1450VDC
Линия, который нужно смолоть	2250VDC
Максимальное течение утечки	115VAC/50HZ 0.3uA Макс
MOQ	1000pcs
Цена	Могущий быть предметом переговоров
Время выполнения	будний день 5~15

Особенности fiter EMI

(1) быстро соединяется (6.35*0.8mm)

(2) структура /compact высокой эффективности

(3) множественные режимы выхода (быстро-на, припой и провод)

(4) опционные медицинские версии (тип (R5))

(5) расклассифицированные течения до 10A

Правило выставления fiter EMI

YB----11------ B9---------10A----------Q --------- (R 5 G)

| | | | | | |

цепь случай настоящий соединение опционное

Приводит fiter EMI

Модель нет.

Расклассифицированное течение
@40°C

Терминал Options*

Вспомогательное нагрузочное сопротивление (опционное)

Утечка настоящее 250V/50Hz

Электрическая схема

Расклассифицированное напряжение тока (v)

Равочая частота (Hz)

型号

YB11B9-1A

<0>

Fig.1

115/250V

50/60Hz

YB11B9-2A

Fig.1

YB11B9-3A

Fig.1

YB11B9-4A

Fig.1

YB11B9-6A

Fig.1

YB11B9-8A

Fig.1

YB11B9-10A

10A

Fig.1

YB11B10-1A

Fig.1

YB11B10-2A

Fig.1

YB11B10-3A

Fig.1

YB11B10-4A

Fig.1

YB11B10-6A

Fig.1

YB11B10-8A

Fig.1

YB11B10-10A

10A

Fig.1

YB11B11-1A

Fig.1

YB11B11-2A

Fig.1

YB11B11-3A

Fig.1

YB11B11-4A

Fig.1

YB11B11-6A

Fig.1

YB11B11-8A

Fig.1

YB11B11-10A

10A

Fig.1

YB11B12-1A

Fig.1

YB11B12-2A

Fig.1

YB11B12-3A

Fig.1

YB11B12-4A

Fig.1

YB11B12-6A

Fig.1

YB11B12-8A

Fig.1

YB11B12-10A

10A

Fig.1

Низкопроходный EMI фильтра 150KHz~30MHz входа IEC UL 94V-0 фильтрует с гнездом и взрывателем *Q: Быстро-на 6.35x0.8mm s: припой 4.0x0.8mm w: UL1015 18awg

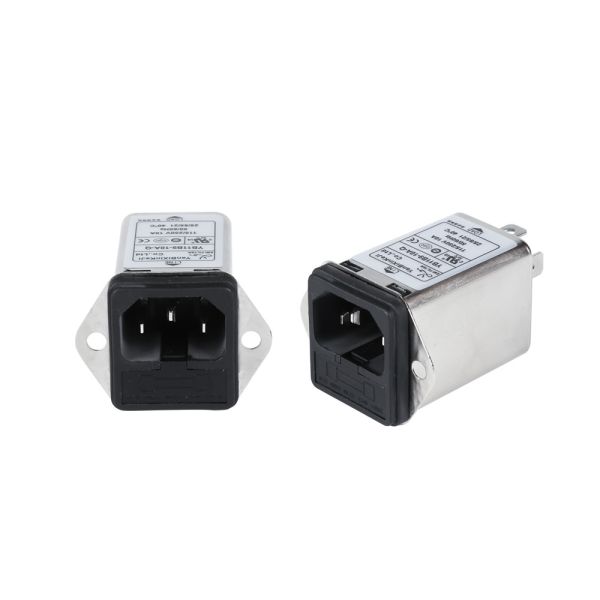

Изображение продукта:
