Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда
Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда
Спецификации
Номер модели :
YB11C12-8A-Q
Место происхождения :
Китай
Количество минимального заказа :
1000пкс
Условия оплаты :
Т/Т
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Тип :
YB11C12-8A-Q
Расклассифицированное напряжение тока максимальное. :
250VAC, 50Hz /60Hz
Равочая частота :
DC к 400Hz
Номинальные токи :
°C 1~10A@40, 50°C (UL/CUL)
L-N :
250VDC (с лампой)
L/N-G :
4000VAC (тип R5)
Inrush настоящий :
72A
Уровень защиты :
IP40 согласно IEC 60529
Воспламеняемость соответствие к :
UL 94V-0
Передающая функция :
Низкопроходный
Описание

Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда



Фильтрованные модули входа силы с фильтрами EMI EMC взрывателя и переключателя



Особенности:



1. Расклассифицированные течения до 10A



2. Держатель одиночных или двойн-взрывателя



3. перекидной переключатель 2-pole



4. Опционные медицинские версии (тип (R5))



5. Уникальная структура, выход 90 градусов



Типичные применения:



-- Портативное электрическое и радиотехническая аппаратура



-- Медицинское оборудование



-- Оборудование теста и измерения



-- Небольшие и среднего размера машины и бытовая техника



-- Однофазное электропитание, электропитание переключател-режима





Технические данные:




Деталь Фильтр IEC Расклассифицированное течение 1~10A
Модель Фильтр YB-C IEC Экологическая температура 40°C
Передающая функция Низкопроходный Диапазон температур 25 / 100/21
Тип пакета Поверхностный держатель Равочая частота 50/60HZ
Номинальная разбивочная частота 10K-30MHZ Линия - - линия 1450VDC
Вносимая потеря 60~90dB Линия, который нужно смолоть 2250VDC
Входное комплексное сопротивление 50Ω Максимальное течение утечки 250VAC/60HZ 0.8mA Макс
Расклассифицированное напряжение тока 115V/250V MOQ 100pcs
Время выполнения будний день 5~15 Цена Могущий быть предметом переговоров



Правило выставления:



YB-----11----------C12---------8A-------------Q---------(R 5 G)

|                |               |                   |               | | |

цепь      случай      настоящий    соединение    опционный



C11: Один взрыватель

C12: 2 взрывателя



Приводит:

Модель нет. Расклассифицированное течение
@40°C
 		 Терминал Options* Вспомогательное нагрузочное сопротивление (опционное)
G		 Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)

Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда
YB11C11-1A 1A Q S - - - <0>Fig.1 115/250V 50/60Hz
YB11C11-2A 2A Q S - - - Fig.1
YB11C11-3A 3A Q S - - - Fig.1
YB11C11-4A 4A Q S - - - Fig.1
YB11C11-6A 6A Q S - - - Fig.1
YB11C11-8A 8A Q S - - - Fig.1
YB11C11-10A 10A Q S - - - Fig.1
YB11C12-1A 1A Q S - - - Fig.1
YB11C12-2A 2A Q S - - - Fig.1
YB11C12-3A 3A Q S - - - Fig.1
YB11C12-4A 4A Q S - - - Fig.1
YB11C12-6A 6A Q S - - - Fig.1
YB11C12-8A 8A Q S - - - Fig.1
YB11C12-10A 10A Q S - - - Fig.1


Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда*Q: Быстро-на 6.35x0.8mm Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда s: припой 4.0x0.8mm Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда w: UL1015 18awg

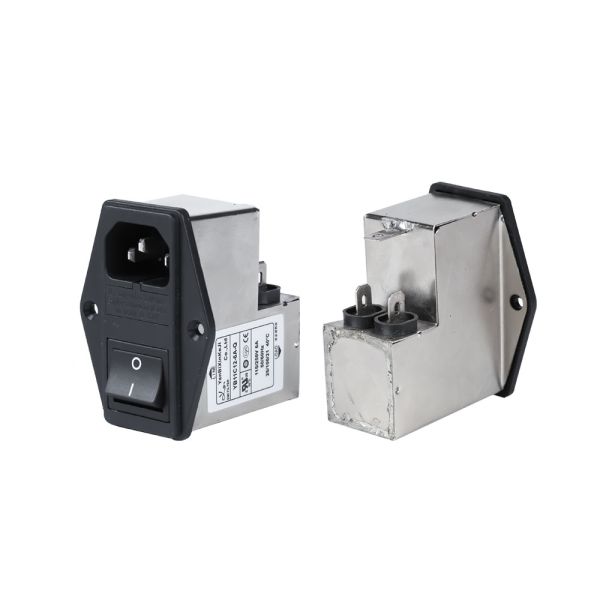

Изображение продукта фильтра EMI YB11C12-8A-Q:



Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда



Электрическая схема:



Fig.1



Стандартный тип

Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда



Fig.2

Тип R5

Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда

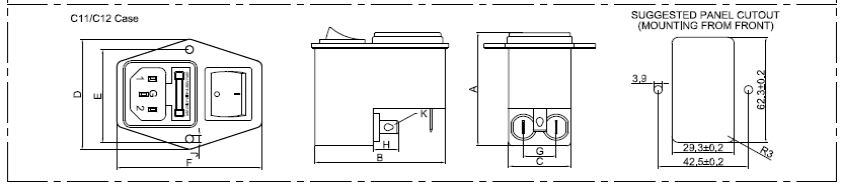

Механический размер (блок: mm)



Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда




Случай B C D E F G H Я J K
C11/C12 54 62 29 50 40 68 15,5 11   3,7 6.35*0.8
Допуски ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15



Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)



Шумовой фильтр EMI фильтра модуля входа силы IEC 60529 с переключателем и взрывателем гнезда
