Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования
Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования
Спецификации
Номер модели :
ИБ11А2-10А-К
Место происхождения :
КИТАЙ
Количество минимального заказа :
1000pcs
Условия оплаты :
T/T
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*20.5cm (одна коробка)
Тип :
YB11A2-10A-Q
Напряжение тока :
115V/250V
Экологическая температура :
40℃
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2250VDC
Передающая функция :
Низкопроходный
Равочая частота :
50/60HZ
Утечка настоящая :
0.8mA
Вносимая потеря :
60~90dB
Тип пакета :
Поверхностный держатель
Номинальная разбивочная частота :
10K-30MHZ
Описание

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования



Технические данные фильтра EMI:



Деталь Фильтр силы Emi гнезда
Модель Фильтр YB-A силы Emi гнезда
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115VAC 250VAC
Расклассифицированное течение 1A 3A 6A 10A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 115VAC/50HZ 0.3uA Макс
MOQ 500pcs
Цена USD1.39~1.85/Meter
Время выполнения будний день 5~15



Фильтр Emi входа 1-10A фильтра силы EMI модуля входа силы с медицинским типом



Особенности фильтра EMI:



-- Превосходные представление/компактная текстура



-- Навинчиваемая версия от передней задней стороны



-- Опционные медицинские версии (тип (R5))



-- Быстро соединитесь (6.35*0.8mm), припой или провод



-- Высокая эффективность и высокие фильтры силы амортизации с гнездом IEC 320



-- Типы (R5) исполняют с требованиями IEC/EN60601-1 для зазора безопасности, течения утечки и высокого испытывать hipot.



-- Разнообразие части и комбинации для встречи тестов EMC различного клиента.



-- Подгонянные продукты согласно требованиям к клиента





Типичные применения фильтра EMI:



-- Специально конструированный для LCD и ТВ PDP, медицинские применения, общие электроприборы.



-- Медицинское оборудование



-- Оборудование теста и измерения



-- Небольшие и среднего размера машины и бытовая техника



-- Однофазные электропитания, электропитания переключател-режима




Правило выставления фильтра EMI:



YB 11    A1 -   10A -    Q/S         (R 5 G)

|        |            |             |                 | | |

цепь   случай настоящий q: быстр-на    опционный

S: припой олова



Электрическая схема фильтра EMI:

Стандартный тип                                                  Медицинский тип (R5)



Fig.1                                                               Fig.2

Механический размер (блок: mm) фильтра EMI:



Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования





























Случай B C D E F G H Я J K L M N
A1 58 28,5 21 50 40 22,4 12,7 11,8 13,5 3,2 6.35*0.8
A2 58 28,5 21 52 40 25 12,7 11,8 13,5 3,2 6.35*0.8
Допуски
 		 ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15



Приводит фильтра EMI:



  Расклассифицированное течение
@40°C		 Терминал Options* Вспомогательное нагрузочное сопротивление (опционное) G (опционный) Утечка настоящее 250V/50Hz Электрическая схема Расклассифицированное напряжение тока Равочая частота (Hz)
Модель нет.

YB11A1-1A 1A Q S W - -













<0>

 Fig.1













115/250V













50/60Hz
YB11A1-2A 2A Q S W - - Fig.1
YB11A1-3A 3A Q S W - - Fig.1
YB11A1-4A 4A Q S W - - Fig.1
YB11A1-6A 6A Q S W - - Fig.1
YB11A1-8A 8A Q S W - - Fig.1
YB11A1-10A 10A Q S W - - Fig.1
YB11A1-15A 15A Q S W - - Fig.1
YB11A2-1A 1A Q S W - - Fig.1
YB11A2-2A 2A Q S W - - Fig.1
YB11A2-3A 3A Q S W - - Fig.1
YB11A2-4A 4A Q S W - - Fig.1
YB11A2-6A 6A Q S W - - Fig.1
YB11A2-8A 8A Q S W - - Fig.1
YB11A2-10A 10A Q S W - - Fig.1
YB11A2-15A 15A Q S W - - Fig.1



Медицинские продукты моделируют списки:


  Расклассифицированное течение
@40°C
 		 Терминальные варианты
 		 Вспомогательное нагрузочное сопротивление (опционное)
R (MΩ)		 Медицинское оборудование
5
G		 Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)

Модель нет.

YB11A1-1A-x (R5) 1A Q S W 1 5 - <5>Fig.2 115/250V 50/60Hz
YB11A1-2A-x (R6) 2A Q S W 1 5 - Fig.2
YB11A1-3A-x (R5) 3A Q S W 1 5 - Fig.2
YB11A1-4A-x (R5) 4A Q S W 1 5 - Fig.2
YB11A1-6A-x (R5) 6A Q S W 1 5 - Fig.2
YB11A1-8A-x (R6) 8A Q S W 1 5 - Fig.2
YB11A1-10A-x (R5) 10A Q S W 1 5 - Fig.2
YB11A1-15A-X (R5) ** 15A Q S W 1 5 - Fig.2

W: Провод UL1015 18AWG

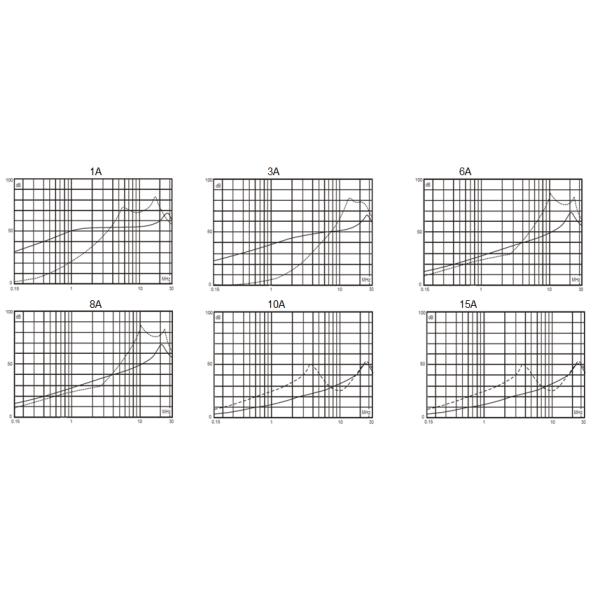

Таблица вносимой потери (в системе 50ohm согласно IEC/CISPR No.17) фильтра EMI:

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудованияЕдиный режим -------- дифференциальный режим

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования



Окружающая среда фабрики:

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования

Аттестации и патенты:

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования

Гнездо IEC 320 шумового фильтра EMI затыкает внутри фильтр 250VAC для силового оборудования





вопросы и ответы:



Q: Что главные продукты вашей компании?

: Фильтр EMI гнезда входа IEC, однофазный фильтр, трехфазный фильтр RFI, шумовой фильтр прибора дома, фильтр медицинского оборудования, EMC inver/конвертера фильтр, etc.



Q: Как качество вашего продукта?

: Все наши продукты имеют UL пропуска, TUV, CE, ROHS, утверждение ISO9001. что обеспечивает качество продукта.



Q: Что обслуживания доступные для заказов пре-серии?

: Свободные образцы и выпрямление EMC технические обслуживания поставленная перед-продажа



Q: Что после-продажа обслуживаний доступная?

: Свободная замена в пределах трехмесячного, свободного обслуживания в пределах шестилетнего, бессрочного обслуживания.



Q: Какие объекты вы имеете?

: Мы имеем наше собственное основание лаборатории и продукции для того чтобы установить крупносерийное производство.



Q: Что срок поставки для 1000pcs ФИЛЬТРА EMI?

: Нормально 15-20 дней, но мы можем координировать на лучший срок поставки если он срочн.



Наши преимущества:
  • Мы перечисленная компания. НЕТ: 667344, гарантиябренда, надежноекачество
  • Мы имеем UL; cUL; TUV; CQC; CE; ROHS; ISO9001: 2015; Аттестация ДОСТИГАЕМОСТИ для обеспечения качества продукции
  • Мы имеем уместное профессиональное экспириментально оборудование, поэтому мы можем обеспечить тест свободной диагностики проводя для вас.
  • Свободная служба технической поддержки выпрямления EMC и обеспечить свободные образцы теста
  • Технология автоматизации, продукция масштаба, превосходная цена
  • Хорошее обслуживание, быстрая доставка!
  • Послепродажное обслуживание: свободная замена не позднее 3 месяца, свободное обслуживание не позднее 6 лет, бессрочное обслуживание
  • Объедините с верхней исследовательской лабараторией научного исследования
  • Мы имеем профессиональную команду НИОКР

Упаковка

Фильтр линии электропередач: CTN/300pcs

W.N/G: 10,2/11,34KG

Измерения: 56.5*28.5*20.5 (см)



Пересылка

---Грузя термины: DHL, UPS, FEDERAL EXPRESS, TNT, EMS

---Порт Шэньчжэнь или как запросы.



ПОЖАЛУЙСТА ДАЙТЕ ШАНС США A ОБЪЕДИНИТЬ

С ВАМИ!
