Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
Спецификации
Номер модели :
YB11C7-3A-Q
Место происхождения :
КИТАЙ
Количество минимального заказа :
100
Условия оплаты :
T/T, L/C
Способность поставки :
100000 часть/частей в месяц
Срок поставки :
10-20дайс
Упаковывая детали :
Коробка: 56.5*28.5*22.5 (см); 108pcs/box
Оценка напряжения тока :
115V/250V
Настоящая оценка :
1-10А
Утечка настоящая :
0.4mA 115V/60HZ; 0.8mA 250V/50HZ
Частота деятельности :
50HZ/60Hz
Диапазон температур :
-25°C~+100°C
Гнездо входа :
IEC 320
Материал :
Matel и пластиковое
Период гарантии :
2years
ОЦЕНКА HIPORT (на одна минута) :
ЛИНИЯ, КОТОРЫЙ НУЖНО СМОЛОТЬ------2250VDC линия - - линия-------1450VDC
Равочая частота :
DC к 400Hz
Воспламеняемость соответствие к :
UL 94V-0
Описание

Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A



Вход IEC фильтрует серию YB-C



Особенности:



--  Расклассифицированные течения до 10A



--  Одиночный патрон предохранителя



--  перекидной переключатель 2-pole



--  Общецелевое применение



-- Утверждения:

Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A





Правило выставления:



YB    11    C7 -       3A    -     Q            (R5)

|        |               |              |                   |



случай цепи     настоящее соединение опционное



Электрическая схема:



                   Стандартный тип

Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A



                      Тип R5

Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A



Приводит:




  Расклассифицированное течение
@40°C
 		 Терминал Options*


Вспомогательное нагрузочное сопротивление

(опционный)

 Земля
(Опционный)		 Утечка настоящее 250V/50Hz
 		 Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)
Модель нет.
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
YB11C7-1A 1A Q S - - - <0>Fig.1 115/250V 50/60Hz
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1
YB11C7-1A 1A Q S - - - Fig.1
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1



Медицинский тип приводит:




  Расклассифицированное течение
@40°C
 		 Терминальные варианты


Вспомогательное нагрузочное сопротивление (опционный) r (MΩ)

 Медицинское оборудование
(опционные) 5
Земной (опционный)		 Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)

Модель нет.
Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A
YB11C7-1A-x (R5) 1A Q S - 1 5 - <5>Fig.2 115/250V 50/60Hz
YB11C7-2A-x (R5) 2A Q S - 1 5 - Fig.2
YB11C7-3A-x (R5) 3A Q S - 1 5 - Fig.2
YB11C7-4A-x (R5) 4A Q S - 1 5 - Fig.2
YB11C7-6A-x (R5) 6A Q S - 1 5 - Fig.2
YB11C7-8A-x (R5) 8A Q S - 1 5 - Fig.2
YB11C7-10A-x (R5) 10A Q S - 1 5 - Fig.2



Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A*Q: Быстро-на 6.35x0.8mmФильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A    S: припой 4.0x0.8mmФильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10Aw: UL1015 18awg

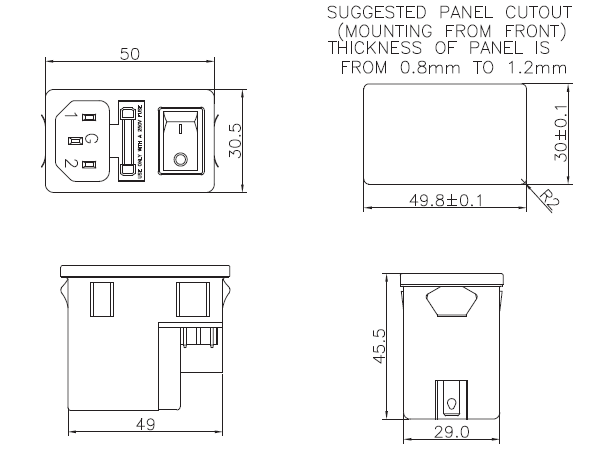

Механический размер (блок: mm)

                            Случай c

Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A

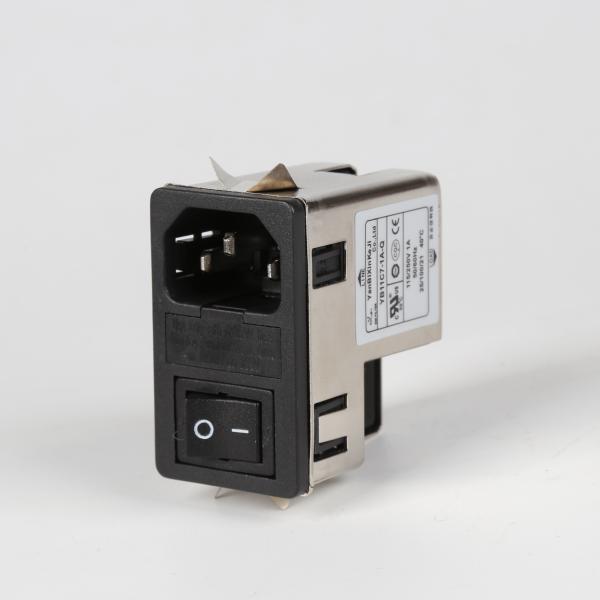

Изображения продукта YB11C7-10A-Q:



Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A



Таблица вносимой потери (в системе 50ohm согласно IEC/CISPR No.17):



                  дифференциальный режим

                              1A                                                         3A                                                      6A



Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10AФильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10AФильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A

                              8A                                                         10A

Фильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10AФильтр EMI гнезда особого типа с фильтром модуля входа силы взрывателя и переключателя 1A~10A

Пересылка:

---Грузя термины: DHL, UPS, Federal Express, TNT, EMS

---Порт Шэньчжэнь или как запросы.

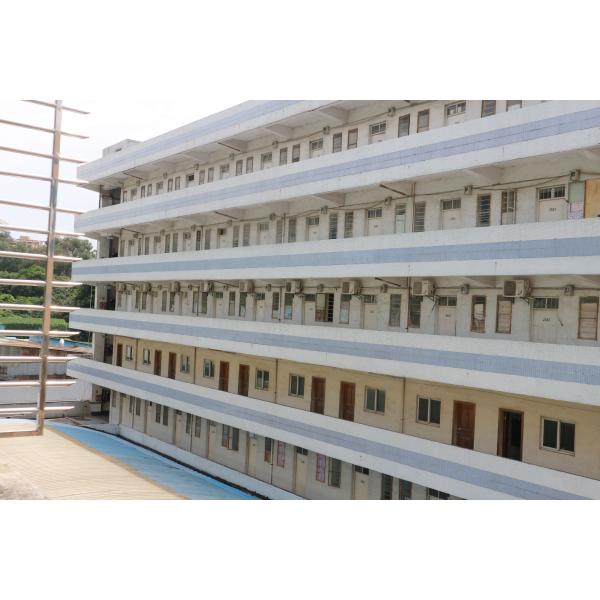

Изображения фабрики:
