Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования
Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования
Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования
Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования
Спецификации
Номер модели :
ИБ11А1-3А-В (Р)
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
L / C, T / T
Способность поставкы :
500000 Piece / Pieces в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
P/N :
YB11A1-3A-W(R)
Напряжение тока :
250V
Настоящий :
1А 3А 6А 8А 10А 15А
Экологическая температура :
50°C
СЛУЧАЙ :
Случай металла
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
Сертификат :
ISO9001 cUL TUV CQC CE ROHS
Описание

Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования

Техническая спецификация:

Элемент Эми Силовой фильтр
Модель Emi Power Filter YB-A
Функция передачи НЧ
Тип упаковки Поверхностное крепление
Номинальная центральная частота 10K-30MHZ
Вносимые потери 60 ~ 90 дБ
Входное сопротивление 50 Ом
Номинальное напряжение 125 В переменного тока 250 В переменного тока
Номинальный ток 1А 3А 6А 10А
Температура окружающей среды 40°С
Диапазон температур 25/085/21
Рабочая частота 50/60 Гц
Линия к строке 1450 В постоянного тока
Линия на землю 2250 В постоянного тока
Максимальный ток утечки 115 В переменного тока/50 Гц 0,3 мкА Макс.
Минимальный заказ 100 шт
Цена 1~2 доллара США/метр
Время выполнения 5~15 будний день

Функции:

1. Отличная производительность/компактность.

2. Быстрое подключение (6,35*0,8 мм), пайка или провод

3. Высокоэффективные силовые фильтры с высоким коэффициентом затухания с разъемом IEC 320.

4. Существует множество деталей и комбинаций, соответствующих требованиям различных заказчиков по ЭМС.

Типичные области применения:

-- Специально разработан для ЖК- и плазменных телевизоров, медицинских приложений, электроприборов общего назначения.

-- Медицинское оборудование

-- Контрольно-измерительное оборудование

-- Малые и средние машины и бытовая техника

Правило номинации:

YB 11 A1-3A-W (R)

¦ ¦ ¦ ¦ ¦

корпус схемы токоподвод опционально

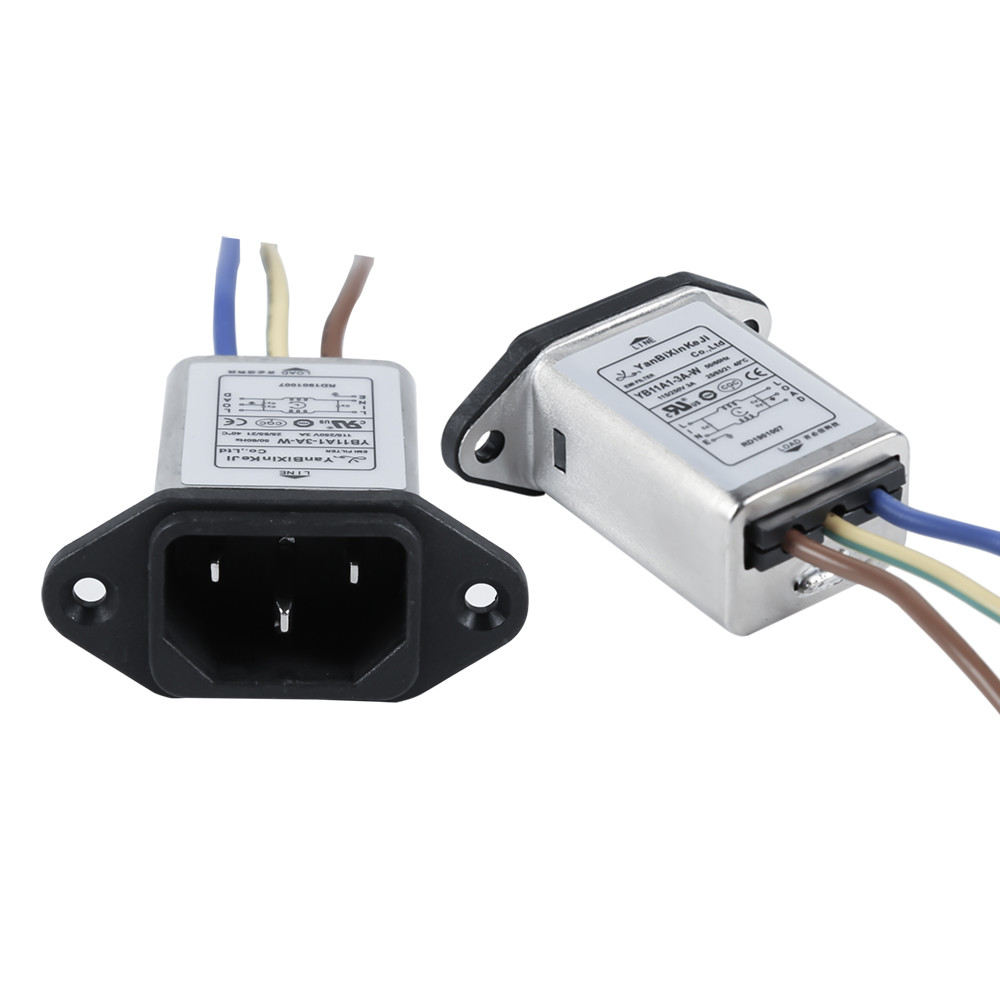

Изображение продукта YB11A1-3A-W:

Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования

Таблицы:

Модель №. Номинальный ток
при 40°С		 Опции терминала*

Резистор прокачки

(необязательный)
г		 Ток утечки 250В/50Гц Электрическая схема Номинальное напряжение (В) Рабочая частота (Гц)
ИБ11А1-1А 1А Вопрос С Вт - -

<0,8 мА

 Рисунок 1

115/250В

50/60 Гц
ИБ11А1-2А 2А Вопрос С Вт - - Рисунок 1
ИБ11А1-3А 3А Вопрос С Вт - - Рисунок 1
ИБ11А1-4А 4А Вопрос С Вт - - Рисунок 1
ИБ11А1-6А 6А Вопрос С Вт - - Рисунок 1
ИБ11А1-8А 8А Вопрос С Вт - - Рисунок 1
ИБ11А1-10А 10А Вопрос С Вт - - Рисунок 1
ИБ11А1-15А 15А Вопрос С Вт - - Рисунок 1
ИБ11А2-1А 1А Вопрос С Вт - - Рисунок 1
ИБ11А2-2А 2А Вопрос С Вт - - Рисунок 1
ИБ11А2-3А 3А Вопрос С Вт - - Рисунок 1
ИБ11А2-4А 4А Вопрос С Вт - - Рисунок 1
ИБ11А2-6А 6А Вопрос С Вт - - Рисунок 1
ИБ11А2-8А 8А Вопрос С Вт - - Рисунок 1
ИБ11А2-10А 10А Вопрос С Вт - - Рисунок 1
ИБ11А2-15А 15А Вопрос С Вт - - Рисунок 1

Таблицы медицинских типов:

Модель №. Номинальный ток
при 40°С		 Опции терминала Резистор прокачки] (опционально) Медицинское оборудование
5
г		 Ток утечки 250В/50Гц Электрическая схема
 Номинальное напряжение (В) Рабочая частота (Гц)

YB11A1-1A-х(R5) 1А Вопрос С Вт 1 5 -

<5 мкА

 Рис.2

115/250В

50/60 Гц
YB11A1-2A-х(R6) 2А Вопрос С Вт 1 5 - Рис.2
YB11A1-3A-х(R5) 3А Вопрос С Вт 1 5 - Рис.2
YB11A1-4A-х(R5) 4А Вопрос С Вт 1 5 - Рис.2
YB11A1-6A-х(R5) 6А Вопрос С Вт 1 5 - Рис.2
YB11A1-8A-х(R6) 8А Вопрос С Вт 1 5 - Рис.2
YB11A1-10A-х(R5) 10А Вопрос С Вт 1 5 - Рис.2
ИБ11А1-15А-С(Р5) 15А Вопрос С Вт 1 5 - Рис.2
YB11A2-1A-х(R5) 1А Вопрос С Вт 1 5 - Рис.2
YB11A2-2A-х(R6) 2А Вопрос С Вт 1 5 - Рис.2
YB11A2-3A-х(R5) 3А Вопрос С Вт 1 5 - Рис.2
YB11A2-4A-х(R5) 4А Вопрос С Вт 1 5 - Рис.2
YB11A2-6A-х(R5) 6А Вопрос С Вт 1 5 - Рис.2
YB11A2-8A-х(R6) 8А Вопрос С Вт 1 5 - Рис.2
YB11A2-10A-х(R5) 10А Вопрос С Вт 1 5 - Рис.2
ИБ11А2-15А-С(Р5) 15А Вопрос С Вт 1 5 -

Рис.2

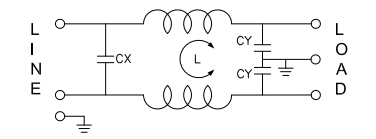

Электрическая схема:

Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования

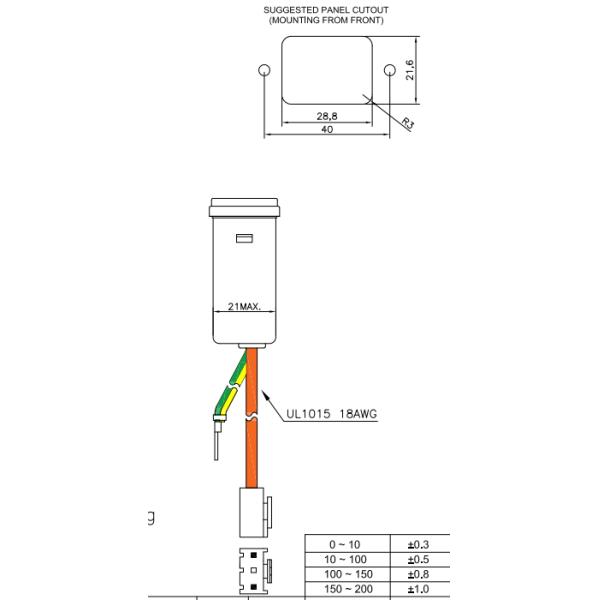

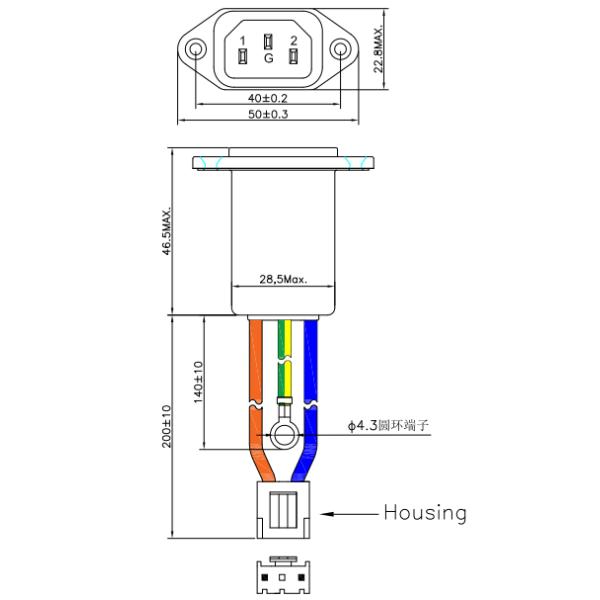

Механический размер (единица измерения: мм)

Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудованияШумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования

Случай А Б С Д Е Ф г ЧАС я Дж К л М Н
А1 58 28,5 21 50 40 22,4 12,7 11,8 13,5 3.2 6,35*0,8
А2 58 28,5 21 52 40 25 12,7 11,8 13,5 3.2 6,35*0,8
Толерантность ±1 ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,5 ±1 ±0,15

Вносимые потери

Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования

Измерительное оборудование

Перед началом производства мы тестируем сырье в нашей лаборатории, чтобы убедиться, что оно соответствует нашим стандартам качества, экологичности и безопасности.Тестер соляного тумана, тестер постоянной температуры и влажности, а также тестер давления — это лишь часть испытательного оборудования, которое мы используем для проверки качества наших фильтров электромагнитных помех от производителя.

Шумовой фильтр выхода линии электропередач фильтра 3А гнезда Янбиксин ИЭК 320 для электронного оборудования
