YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
Спецификации
Номер модели :
YB11A4-10A-S
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
L / C, T / T
Способность поставкы :
500000 Piece / Pieces в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
P/N :
YB11A4-10A-S
Напряжение тока :
250V
Настоящий :
1А 3А 6А 8А 10А 15А
Экологическая температура :
50°C
случай :
Случай металла
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
Сертификат :
ISO9001 cUL TUV CQC CE ROHS
Описание

YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования

Техническая спецификация:

Положение Силовой фильтр Эми
Модель Силовой фильтр Эми YB-A
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 125VAC 250VAC
Номинальный ток 1А 3А 6А 10А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 115VAC/50HZ Максимальная мощность 0,3uA
МОК 500 шт.
Цена USD1~2/М
Продолжительность 5 ~ 15 рабочих дней

Особенности:

1Отличная производительность / компактная структура

2. Факультативные медицинские версии (((R5) тип)

3Быстро подключается (6,35*0,8 мм), сварка или проволока

4Высокопроизводительные фильтры с высокой мощностью аттенуации с розеткой IEC 320

5. (R5) типы должны соответствовать требованиям IEC/EN60601-1 для испытаний безопасного пропускания, течения утечки и высокой гипотонии.

6Существует множество деталей и комбинаций для выполнения испытаний EMC различных клиентов.

Типичные применения:

-- Специально разработан для LCD и PDP телевизоров, медицинских приложений, общих электроприборов.

-- Медицинское оборудование

-- Устройства для испытаний и измерений

-- Малые и средние машины и бытовая техника

Правила выдвижения кандидатов:

YB 11 A3 - 10A - Q (R 5 G)

¦ ¦ ¦ ¦ ¦ ¦

Круговое соединение корпуса не обязательно

Таблетки:

Модель No. Номинальный ток
@40°C		 Варианты терминала*

Резистор кровотечения

(необязательно)
G		 Ток утечки 250V/50Hz Электрическая схема Номинальное напряжение ((V) Рабочая частота ((Hz)
YB11A3-1A 1А Q. S W - -

< 0,8 мА

 Фиг.1

115/250В

50/60 Гц
YB11A3-2A 2А Q. S W - - Фиг.1
YB11A3-3A 3А Q. S W - - Фиг.1
YB11A3-4A 4А Q. S W - - Фиг.1
YB11A3-6A 6А Q. S W - - Фиг.1
YB11A3-8A 8А Q. S W - - Фиг.1
YB11A3-10A 10А Q. S W - - Фиг.1
YB11A3-15A 15А Q. S W - - Фиг.1
YB11A4-1A 1А Q. S W - - Фиг.1
YB11A4-2A 2А Q. S W - - Фиг.1
YB11A4-3A 3А Q. S W - - Фиг.1
YB11A4-4A 4А Q. S W - - Фиг.1
YB11A4-6A 6А Q. S W - - Фиг.1
YB11A4-8A 8А Q. S W - - Фиг.1
YB11A4-10A 10А Q. S W - - Фиг.1
YB11A4-15A 15А Q. S W - - Фиг.1

Медицинский тип таблетки:

Модель No. Номинальный ток
@40°C		 Варианты терминала Резистор кровотечения] (необязательно) Медицинское оборудование
5
G		 Ток утечки 250V/50Hz Электрическая схема
 Номинальное напряжение ((V) Рабочая частота ((Hz)

YB11A3-1A-x ((R5) 1А Q. S W 1 5 -

< 5μA

 Фиг.2

115/250В

50/60 Гц
YB11A3-2A-x ((R5) 2А Q. S W 1 5 - Фиг.2
YB11A3-3A-x ((R5) 3А Q. S W 1 5 - Фиг.2
YB11A3-4A-x ((R5) 4А Q. S W 1 5 - Фиг.2
YB11A3-6A-x ((R5) 6А Q. S W 1 5 - Фиг.2
YB11A3-8A-x ((R5) 8А Q. S W 1 5 - Фиг.2
YB11A3-10A-x(R5) 10А Q. S W 1 5 - Фиг.2
YB11A3-15A-X(R5) 15А Q. S W 1 5 - Фиг.2
YB11A4-1A-x ((R5) 1А Q. S W 1 5 - Фиг.2
YB11A4-2A-x ((R5) 2А Q. S W 1 5 - Фиг.2
YB11A4-3A-x ((R5) 3А Q. S W 1 5 - Фиг.2
YB11A4-4A-x ((R5) 4А Q. S W 1 5 - Фиг.2
YB11A4-6A-x ((R5) 6А Q. S W 1 5 - Фиг.2
YB11A4-8A-x ((R5) 8А Q. S W 1 5 - Фиг.2
YB11A4-10A-x ((R5) 10А Q. S W 1 5 - Фиг.2
YB11A4-15A-X(R5) 15А Q. S W 1 5 -

Фиг.2

Электрическая схема:

YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования

Фиг.1

YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования

Фиг.2

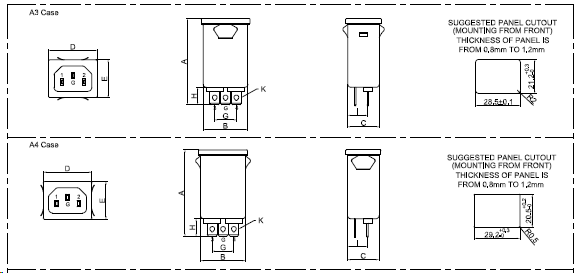

Механические размеры (Единица: мм)

YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования


Дело А. В. В D Е F G H Я... J К
А3 56 28.5 21 31 24 12.7 11.8 13.5 3.2 6.3*0.8
А4 56 28.5 21 31 24 12.7 11.8 13.5 3.2 6.3*0.8
Толерантность ± 1 ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.5 ± 1 ±0.15

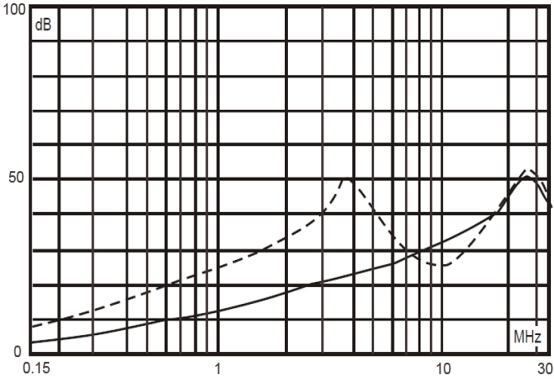

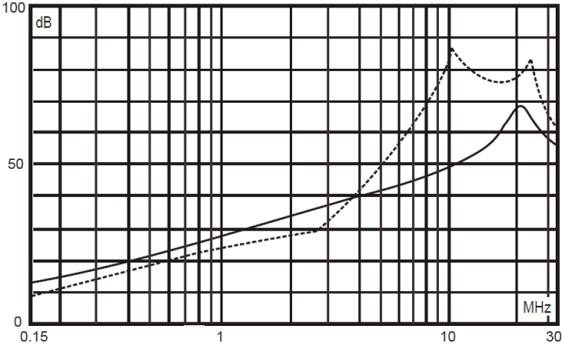

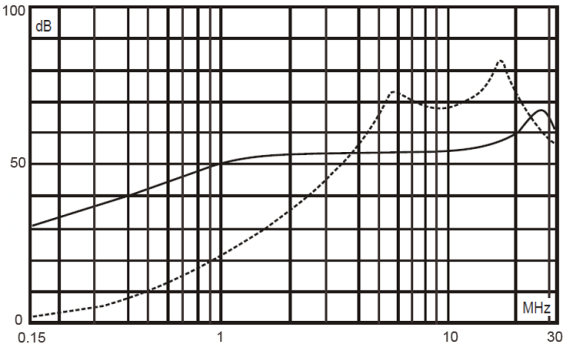

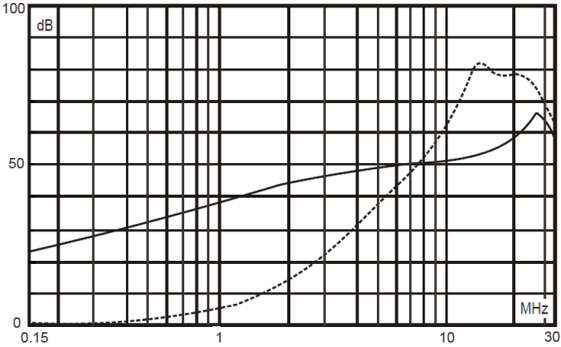

Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)

Общий режим -------- дифференциальный режим

1А 3А

YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования

6А 8А

YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования

10А 15А

YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования YBX IEC Inlet EMI Filter 220V AC EMC Noise Filter 1A 3A 6A 10A Для электрооборудования
