Фильтр модуля входа силы Быстро-на терминальном фильтре 10A YB11C4 фильтра силы

Фильтр модуля входа силы:

Фильтры модели входа силы с входом IEC, основы фильтруют с держателем двойн-взрывателя и перекидным переключателем 2 поляков. Модули входа силы совмещают вход IEC, RFI фильтруя с хорошей амортизацией с двухполюсным переключателем в компактном снабжении жилищем металла которое приспособлено для фронта - установки панели. Типичные применения в электрическом и радиотехнической аппаратуре, игре, игроке, бытовой технике, медицинском измерительном оборудовании оборудования, испытывать и.

Особенности фильтра EMI YB11C4-10A-Q:

--Фильтры модели входа силы с входом IEC, основы фильтруют с держателем двойн-взрывателя и перекидным переключателем 2 поляков.
--Расклассифицированное течение можно предложить до 10 AMPS.

--Таможн-специфические версии доступны по запросу.

Технические данные:

1. Расклассифицированное напряжение тока: 115/250VAC
2. расклассифицированные течения: 1A, 3A, 6A, 10A
3. равочая частота: 50/60Hz

4. номинальная разбивочная частота 10K-30MHZ

5. тип держатель пакета поверхности
6. оценка Hipot (линия - - линия): 1450VDC
7. оценка Hipot (Лини-к-земля): 2250VDC
8. рабочая температура: -25 | +85°C
9. соответствие безопасности: CE; 1 к 10A

10. максимальное течение утечки: 115VAC/50HZ 0.3uA Макс

Типичные применения:

1. Портативное электрическое и радиотехническая аппаратура;

2. Медицинское оборудование;

3. Оборудование теста и измерения;

4. Небольшие и среднего размера машины и бытовая техника

5. Однофазное электропитание, электропитание переключател-режима

Таблица выбора фильтра:

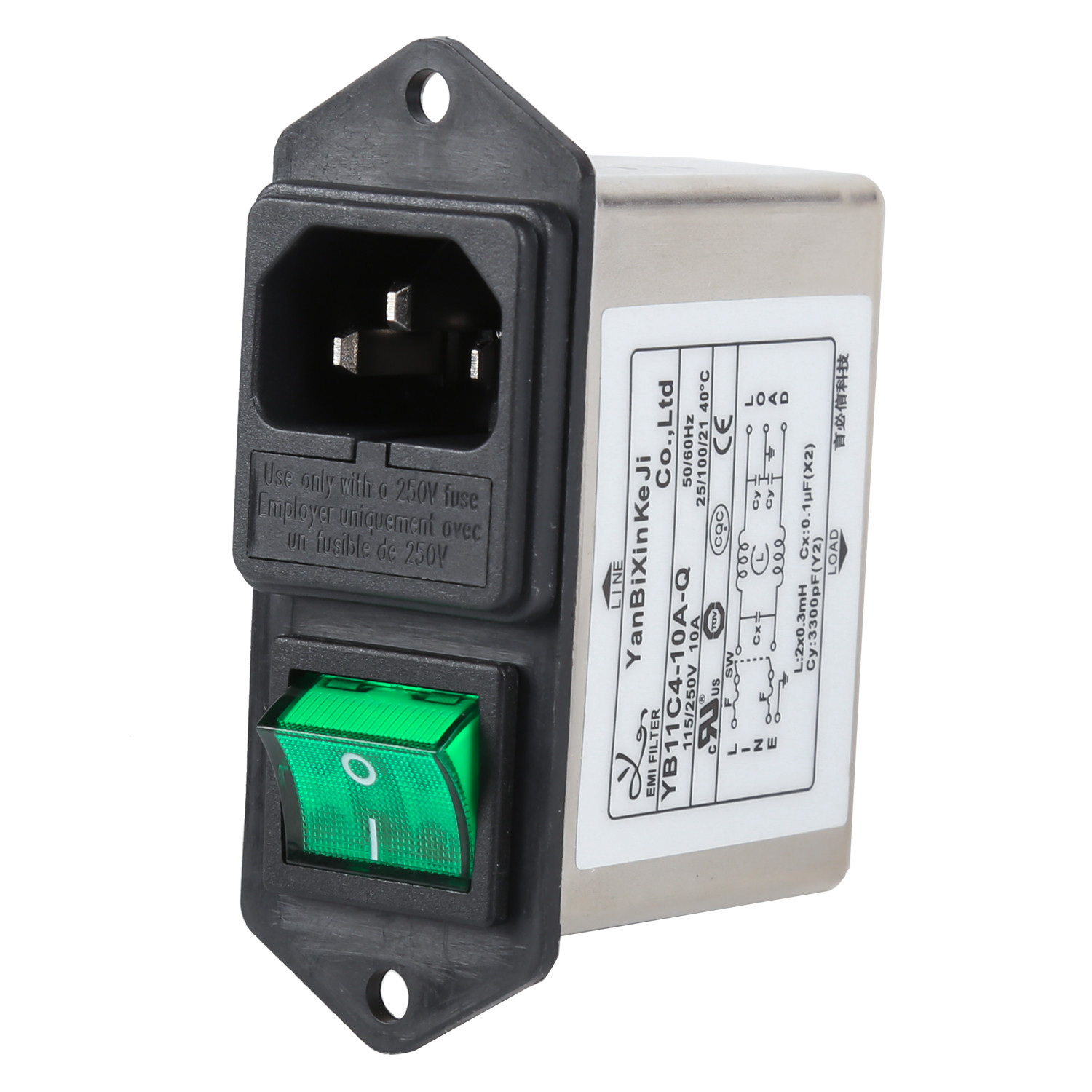

Изображение YB11C4-10A-Q:

Называя правило:

Медицинский тип приводит:

*Q: Быстро-на 6.35x0.8mm          S: припой 4.0x0.8mm          W: UL1015 18awg

Электрическая схема:

                            Fig.2

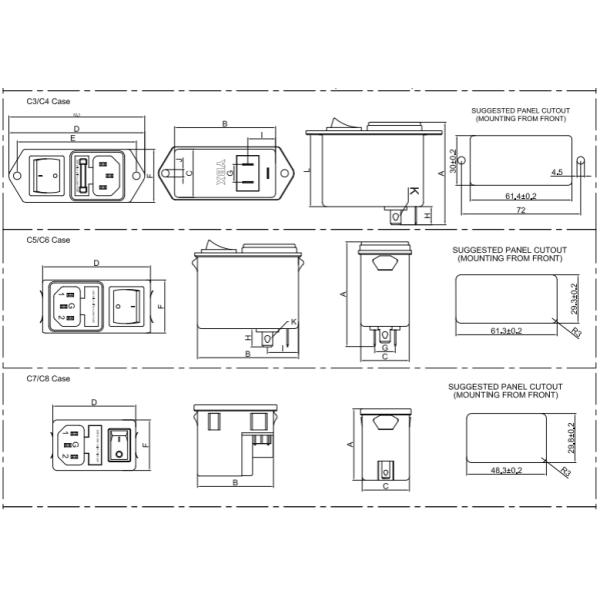

Механический размер (блок: mm)

Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)

         Единый режим                                                           -------- дифференциальный режим

                      1A                                                                                    3A

                   6A                                                                                   8A

                                                                                                                                                                                                                                        10A
