ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями
ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями
Спецификации
Номер модели :
ИБ11К4-10А-К
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
L / C, T / T
Способность поставкы :
500000 Piece / Pieces в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Имя :
YB11C4-10A-Q
Напряжение тока :
250VAC
Настоящий :
1A ~10A
Экологическая температура :
50°C
Inrush настоящий :
72A
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
Утверждение :
ISO9001: CE 2008 TUV CQC cUL ROHS
Описание

ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями

Техническая спецификация:

Элемент Эми Силовой фильтр
Модель Эми фильтр питания YB-C3
Функция передачи НЧ
Тип упаковки Поверхностное крепление
Номинальная центральная частота 10K-30MHZ
Вносимая потеря 60 ~ 90 дБ
Входное сопротивление 50 Ом
Номинальное напряжение 125 В переменного тока 250 В переменного тока
Номинальный ток 1А 3А 6А 8А 10А
Температура окружающей среды 40°С
Диапазон температур 25/085/21
Рабочая частота 50/60 Гц
Линия к строке 1450 В постоянного тока
Линия на землю 2250 В постоянного тока
Максимальный ток утечки 115 В переменного тока/50 Гц 0,3 мкА Макс.
Минимальный заказ 100 шт
Цена USD2~7/метр
Время выполнения 5~15 будний день

Функции:

-- Продукты имеют высокое затухание, основанное на дросселях с высоким сопротивлением насыщению и отличными тепловыми характеристиками.

-- Типы (R5) соответствуют требованиям IEC/EN60601-1 в отношении безопасного зазора, тока утечки и высоковольтных испытаний.

-- Существует множество деталей и комбинаций для соответствия различным тестам на электромагнитную совместимость заказчика.

-- Индивидуальные продукты в соответствии с требованиями заказчика

Типичные области применения:

1.Портативное электрическое и электронное оборудование;

2.Медицинское оборудование;

3. Контрольно-измерительное оборудование;

4.Малый и средний станок и бытовая техника

5. Однофазный источник питания, импульсный источник питания.

Правило номинациивходного фильтра IEC

ЮБ 11 С4 - 10А - Вопрос
| | | | |
Один этап Схема Измерение Текущий Выходное соединение
Схема 11:11 С4 6А : 6 ампер В: быстрая вкладка 250
8А: 8 ампер W: провод
10А: 10 ампер S: Клеммы под пайку

ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями* Q: Быстросъемный 6,35x0,8 ммЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателямиS: припой 4,0x0,8 ммЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателямиВ: УЛ1015 18авг

Таблица выбора фильтров:

Деталь № Случай Номинальные токи (А) Выходные соединения
YB11C4 С4 1 Быстродействующий терминал
YB11C4 С4 3
YB11C4 С4 6 Проволока
YB11C4 С4 8
YB11C4 С4 10

Клеммы под пайку

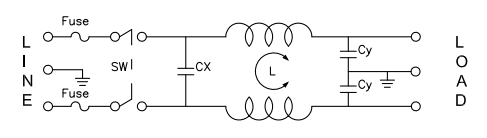

Электрическая схема:

ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями

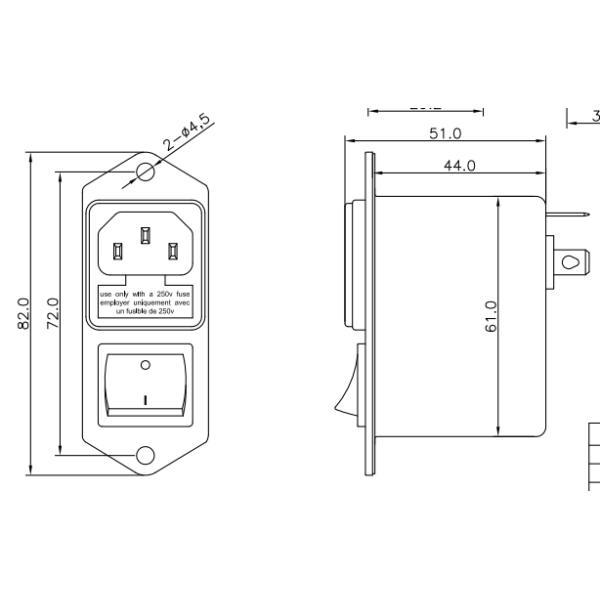

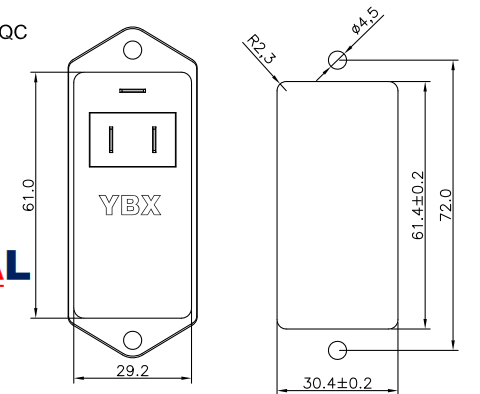

Механический размер (единица измерения: мм)

ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями

ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями

Случай А Б С Д Е Ф г ЧАС я Дж К л
С3/С4 62 61 29,5 80 72 35 11 11 17 3,5 6,35*0,8 46
Допуски ±1 ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,5 ±1 ±0,15 46

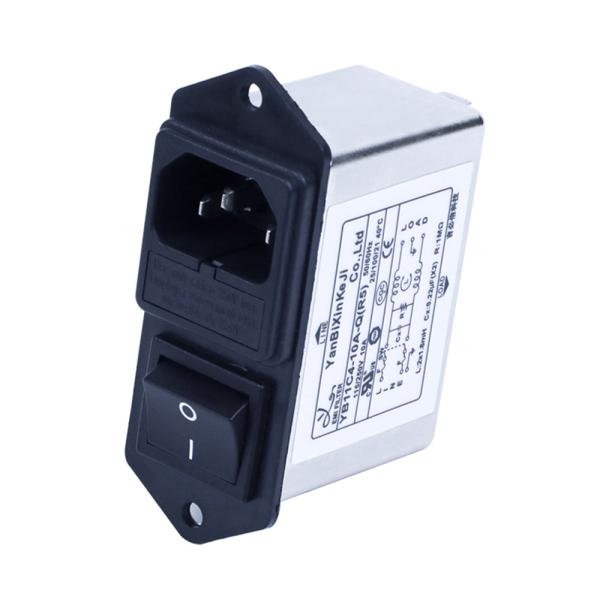

Фильтр электромагнитных помех YB11C4-10A-Q:

ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями

Таблица вносимых потерь (в системе 50 Ом в соответствии с IEC/CISPR No.17)

ЭМИ АК 110В/250В фильтрует фильтры модуля входной мощности 10А с зелеными переключателями
