Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания
Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания
Спецификации
Номер модели :
ИБ11А1-3А-К (Р)
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
L / C, T / T
Способность поставкы :
500000 Piece / Pieces в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Имя деталя :
Входной фильтр IEC серии YB-A
Тип соединителя :
IEC320-C14
Напряжение тока :
110V/250V
Настоящий :
1A 3A 6A 8A 10A
Экологическая температура :
50°C
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
Сертификат :
cUL UL TUV CQC CE ROHS
Описание

Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания

Входной фильтр IEC YB11A1-3A-Q:

Техническая спецификация:

Элемент Эми Силовой фильтр
Модель Emi Power Filter YB-A
Функция передачи НЧ
Тип упаковки Поверхностное крепление
Номинальная центральная частота 10K-30MHZ
Вносимая потеря 60 ~ 90 дБ
Входное сопротивление 50 Ом
Номинальное напряжение 125 В переменного тока 250 В переменного тока
Номинальный ток 1А 3А 6А 10А
Температура окружающей среды 40°С
Диапазон температур 25/085/21
Рабочая частота 50/60 Гц
Линия к строке 1450 В постоянного тока
Линия на землю 2250 В постоянного тока
Максимальный ток утечки 115 В переменного тока/50 Гц 0,3 мкА Макс.
Минимальный заказ 500шт
Цена 1~2 доллара США/метр
Время выполнения 5~15 будний день

Функции:

1. Отличная производительность/компактная структура

2. Дополнительные медицинские версии (тип (R5))

3. Быстрое подключение (6,35*0,8 мм), припой или провод

4. Высокопроизводительные фильтры питания с высоким коэффициентом ослабления и разъемом IEC 320.

5. Типы (R5) соответствуют требованиям IEC/EN60601-1 по безопасному зазору, току утечки и испытаниям на высокое напряжение.

6. Существует множество деталей и комбинаций, соответствующих требованиям различных заказчиков по ЭМС.

Типичные области применения:

-- Специально разработан для ЖК- и плазменных телевизоров, медицинских приложений, электроприборов общего назначения.

-- Медицинское оборудование

-- Контрольно-измерительное оборудование

-- Малые и средние машины и бытовая техника

Правило номинации:

ЮБ 11 А1 - 3А - Вопрос
| | | | |
Один этап Схема Измерение Текущий Выходное соединение
Схема 11:11 А1 3А: 3 ампера В: быстрая вкладка 250
6А : 6 ампер W: провод
8А: 8 ампер S: Клеммы под пайку

Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания* Q: Быстросъемный 6,35x0,8 ммШтепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питанияS: припой 4,0x0,8 ммШтепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питанияВ: УЛ1015 18авг

Таблицы:

Модель №. Номинальный ток
при 40°С		 Опции терминала* Резистор прокачки (дополнительно) Г (необязательно) Ток утечки 250В/50Гц Электрическая схема Номинальное напряжение Рабочая частота (Гц)

ИБ11А1-1А 1А Вопрос С Вт - -

<0,8 мА

 Рисунок 1

115/250В

50/60 Гц
ИБ11А1-2А 2А Вопрос С Вт - - Рисунок 1
ИБ11А1-3А 3А Вопрос С Вт - - Рисунок 1
ИБ11А1-4А 4А Вопрос С Вт - - Рисунок 1
ИБ11А1-6А 6А Вопрос С Вт - - Рисунок 1
ИБ11А1-8А 8А Вопрос С Вт - - Рисунок 1
ИБ11А1-10А 10А Вопрос С Вт - - Рисунок 1
ИБ11А1-15А 15А Вопрос С Вт - - Рисунок 1
ИБ11А2-1А 1А Вопрос С Вт - - Рисунок 1
ИБ11А2-2А 2А Вопрос С Вт - - Рисунок 1
ИБ11А2-3А 3А Вопрос С Вт - - Рисунок 1
ИБ11А2-4А 4А Вопрос С Вт - - Рисунок 1
ИБ11А2-6А 6А Вопрос С Вт - - Рисунок 1
ИБ11А2-8А 8А Вопрос С Вт - - Рисунок 1
ИБ11А2-10А 10А Вопрос С Вт - - Рисунок 1
ИБ11А2-15А 15А Вопрос С Вт - - Рисунок 1

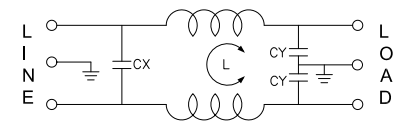

Электрическая схема:

Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания

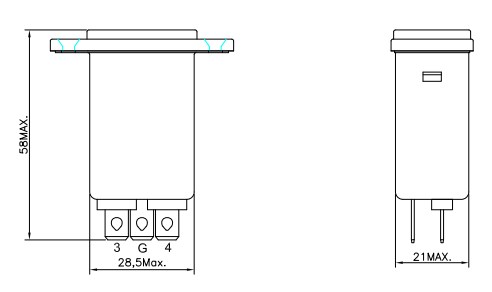

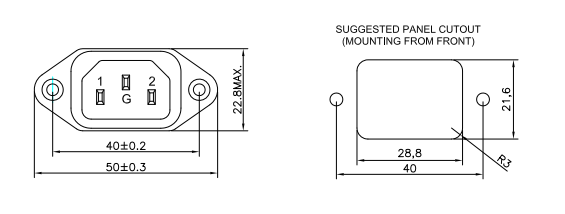

Механический размер (единица измерения: мм)

Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания

Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания

Случай А Б С Д Е Ф г ЧАС я Дж К л М Н
А1 58 28,5 21 50 40 22,4 12,7 11,8 13,5 3.2 6,35*0,8
А2 58 28,5 21 52 40 25 12,7 11,8 13,5 3.2 6,35*0,8
Допуски
 ±1 ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,5 ±1 ±0,15

Таблица вносимых потерь (в системе 50 Ом в соответствии с IEC/CISPR No.17)

Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания

Производственное оборудование

При производстве фильтров электромагнитных помех мы используем много автоматизированного оборудования, такого как: машина для окунания в олово с длинными ножками, пайка волной припоя, автоматическая машина для нанесения плоских этикеток и т. д., что значительно повышает эффективность нашего производства и гарантирует сроки поставки для наших клиентов.

Штепсельная вилка нижнего прохода ИБ-А в входном фильтре 3А 110В/250В фильтра ИЭК К14 ЭМИ для источника питания
