Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора
Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора
Спецификации
Номер модели :
ИБ11А4-3А-К (Р)
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
L / C, T / T
Способность поставкы :
500000 Piece / Pieces в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Модель :
ИБ11А4-3А-К(р)
Настоящий :
1A 3A 6A 8A 10A
Экологическая температура :
50°C
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2000VAC
Напряжение тока :
110V/250V
Сертификат :
ISO9001: CE 2008 TUV CQC cUL ROHS
СЛУЧАЙ :
Металл
Описание

Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора

Входной фильтр IEC с гнездом

Спецификация фильтра электромагнитных помех:

Элемент Эми Силовой фильтр
Модель Emi Power Filter YB-A
Функция передачи НЧ
Тип упаковки Поверхностное крепление
Номинальная центральная частота 10K-30MHZ
Вносимая потеря 60 ~ 90 дБ
Входное сопротивление 50 Ом
Номинальное напряжение 125 В переменного тока 250 В переменного тока
Номинальный ток 1А 3А 6А 10А
Температура окружающей среды 40°С
Диапазон температур 25/085/21
Рабочая частота 50/60 Гц
Линия к строке 1450 В постоянного тока
Линия на землю 2250 В постоянного тока
Максимальный ток утечки 115 В переменного тока/50 Гц 0,3 мкА Макс.
Минимальный заказ 500шт
Цена 1~2 доллара США/метр
Время выполнения 5~15 будний день

Функции:

1. Отличная производительность/компактность.

2. Дополнительные медицинские версии (тип (R5))

3. Быстрое подключение (6,35*0,8 мм), пайка или провод

4. Высокоэффективные силовые фильтры с высоким коэффициентом затухания с разъемом IEC 320.

5. Типы (R5) соответствуют требованиям IEC/EN60601-1 по безопасному зазору, току утечки и испытаниям на высокое напряжение.

6. Существует множество деталей и комбинаций, соответствующих требованиям различных заказчиков по ЭМС.

Типичные области применения:

-- Специально разработан для ЖК- и плазменных телевизоров, медицинских приложений, электроприборов общего назначения.

-- Медицинское оборудование

-- Контрольно-измерительное оборудование

-- Малые и средние машины и бытовая техника

Правило номинациивходного фильтра IEC

ЮБ 11 А4 - 10А - Вопрос
| | | | |
Один этап Схема Измерение Текущий Выходное соединение
Схема 11:11 А4 6А : 6 ампер В: быстрая вкладка 250
8А: 8 ампер W: провод
10А: 10 ампер S: Клеммы под пайку

Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора* Q: Быстросъемный 6,35x0,8 ммШтепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибораS: припой 4,0x0,8 ммШтепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибораВ: УЛ1015 18авг

Таблица выбора фильтров:

Деталь № Случай Номинальные токи (А) Выходные соединения
YB11A4 А4 1 Быстродействующий терминал
YB11A4 А4 3
YB11A4 А4 6 Проволока
YB11A4 А4 8
YB11A4 А4 10 Клеммы под пайку

Таблицы:

Модель №. Номинальный ток
при 40°С		 Опции терминала*

Резистор прокачки

(необязательный)
г		 Ток утечки 250В/50Гц Электрическая схема Номинальное напряжение (В) Рабочая частота (Гц)
ИБ11А3-1А 1А Вопрос С Вт - -

<0,8 мА

 Рисунок 1

115/250В

50/60 Гц
ИБ11А3-2А 2А Вопрос С Вт - - Рисунок 1
ИБ11А3-3А 3А Вопрос С Вт - - Рисунок 1
ИБ11А3-4А 4А Вопрос С Вт - - Рисунок 1
ИБ11А3-6А 6А Вопрос С Вт - - Рисунок 1
ИБ11А3-8А 8А Вопрос С Вт - - Рисунок 1
ИБ11А3-10А 10А Вопрос С Вт - - Рисунок 1
ИБ11А3-15А 15А Вопрос С Вт - - Рисунок 1
ИБ11А4-1А 1А Вопрос С Вт - - Рисунок 1
ИБ11А4-2А 2А Вопрос С Вт - - Рисунок 1
ИБ11А4-3А 3А Вопрос С Вт - - Рисунок 1
ИБ11А4-4А 4А Вопрос С Вт - - Рисунок 1
ИБ11А4-6А 6А Вопрос С Вт - - Рисунок 1
ИБ11А4-8А 8А Вопрос С Вт - - Рисунок 1
ИБ11А4-10А 10А Вопрос С Вт - - Рисунок 1
ИБ11А4-15А 15А Вопрос С Вт - - Рисунок 1

Таблицы медицинских типов:

Модель №. Номинальный ток
при 40°С		 Опции терминала Резистор прокачки] (опционально) Медицинское оборудование
5
г		 Ток утечки 250В/50Гц Электрическая схема
 Номинальное напряжение (В) Рабочая частота (Гц)

YB11A3-1A-х(R5) 1А Вопрос С Вт 1 5 -

<5 мкА

 Рис.2

115/250В

50/60 Гц
YB11A3-2A-х(R5) 2А Вопрос С Вт 1 5 - Рис.2
YB11A3-3A-х(R5) 3А Вопрос С Вт 1 5 - Рис.2
YB11A3-4A-х(R5) 4А Вопрос С Вт 1 5 - Рис.2
YB11A3-6A-х(R5) 6А Вопрос С Вт 1 5 - Рис.2
YB11A3-8A-х(R5) 8А Вопрос С Вт 1 5 - Рис.2
YB11A3-10A-х(R5) 10А Вопрос С Вт 1 5 - Рис.2
ИБ11А3-15А-С(Р5) 15А Вопрос С Вт 1 5 - Рис.2
YB11A4-1A-х(R5) 1А Вопрос С Вт 1 5 - Рис.2
YB11A4-2A-х(R5) 2А Вопрос С Вт 1 5 - Рис.2
YB11A4-3A-х(R5) 3А Вопрос С Вт 1 5 - Рис.2
YB11A4-4A-х(R5) 4А Вопрос С Вт 1 5 - Рис.2
YB11A4-6A-х(R5) 6А Вопрос С Вт 1 5 - Рис.2
YB11A4-8A-х(R5) 8А Вопрос С Вт 1 5 - Рис.2
YB11A4-10A-х(R5) 10А Вопрос С Вт 1 5 - Рис.2
ИБ11А4-15А-С(Р5) 15А Вопрос С Вт 1 5 -

Рис.2

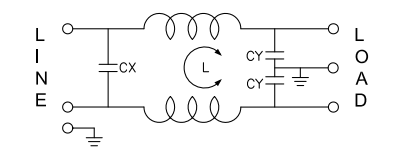

Электрическая схема:

Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора

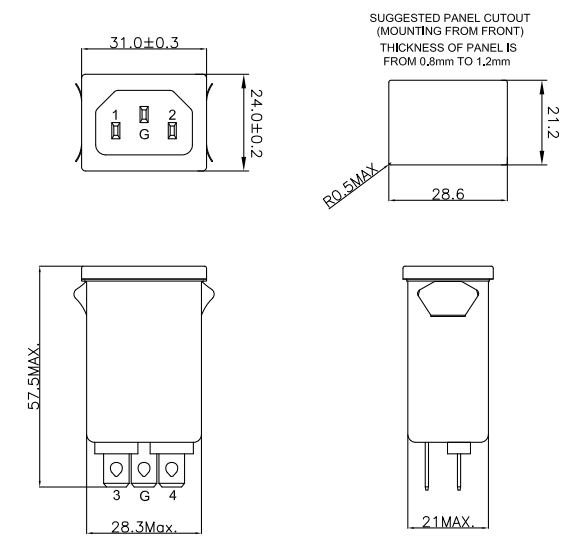

Механический размер (единица измерения: мм)

Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора

Случай А Б С Д Е Ф г ЧАС я Дж К
А3 56 28,5 21 31 24 12,7 11,8 13,5 3.2 6,3*0,8
А4 56 28,5 21 31 24 12,7 11,8 13,5 3.2 6,3*0,8
Допуски ±1 ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,5 ±1 ±0,15

Таблица вносимых потерь (в системе 50 Ом в соответствии с IEC/CISPR No.17)

Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора

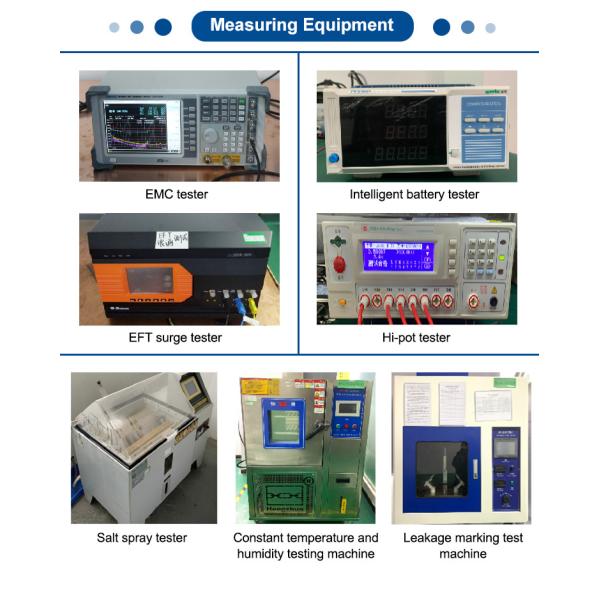

Измерительное оборудование

Перед началом производства мы тестируем сырье в нашей лаборатории, чтобы убедиться, что оно соответствует нашим стандартам качества, экологичности и безопасности.Тестер соляного тумана, тестер постоянной температуры и влажности, а также тестер давления — это лишь часть испытательного оборудования, которое мы используем для проверки качества наших фильтров электромагнитных помех от производителя.

Штепсельная вилка ИБ11А4-10А-К 110В/250В в входном фильтре ИЭК фильтра ЭМИ для медицинского прибора
