G657A1 Прямо заложенный волокнистый кабель
G657A1 Прямо заложенный волокнистый кабель
Спецификации
Номер модели :
GYXTZW-12G.657A1
Место происхождения :
КНР
Минимальное количество заказов :
100KM
Условия оплаты :
T/T, L/C, D/A, D/P
Способность к поставкам :
101000 км в день
Время доставки :
10-20 рабочих дней
Подробная информация об упаковке :
Деревянный барабан
Продукт :
Провод и прямо заложенный оптический кабель
Волокно :
G657A1
Armored :
PE покрыло рифленую стальную ленту
Член прочности :
стальной провод
Внешняя оболочка :
LSZH, черный, анти-УФ
Применение :
Провод и прямое захоронение
Количество волокон на трубку :
12
Описание

G657A1 Прямо заложенный волокнистый кабель

Спецификации

ИдентификацияGYXTZW-12G.657A1
ПрименениеПровод и прямо заложенный оптический кабель
Конфигурация
  • Прочная трубка с максимум 12 волокон на трубку, заполненная тиксотропным соединением
  • Броня: PE-покрытая гофрированная стальная лента
  • Прочность элемента: стальная проволока
  • Внешняя оболочка: LSZH, черная, ультрафиолетоустойчивая
Температурный диапазон

Хранение и транспортировка

-40 до +60°C

Установка

-20 до +60°C

Операция

-40 до +60°C

СтандартыIEC 60793-1, IEC 60793-2, IEC 60794-3-10
Спецификация No.GL20200825323
Справка клиентаОбщий стандарт


Размеры

Количество волокон 12
Прочные трубки и волокна 1х12
Спустую трубку/Думми 1/0
Внешний диаметрмм8.1±0.5
Весв кг93±15%

Примечание: толщина оболочки не учитывается, размеры и значения без допусков являются номинальными значениями

Механические свойства

Максимальная тяговая нагрузка Краткосрочный: 1500N;долгосрочный: 600N
Устойчивость к раздавлению / 10 см Краткосрочный:1000N;долгосрочный:300N
Радиус изгиба (установка) 20x кабель Ø
Радиус изгиба (операция) 10x кабель Ø

См. пункт 6: Методы испытаний

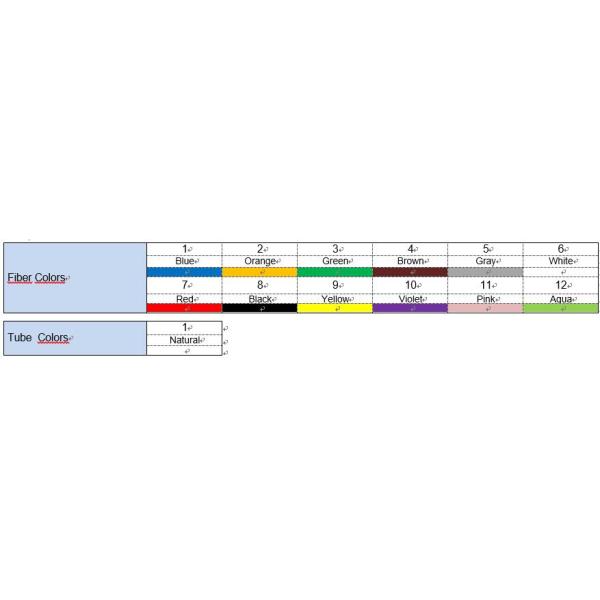

Маркировка

G657A1 Прямо заложенный волокнистый кабель

Оптические волокна

СтандартныйITU-T G.657A1 UBIF®R10
Оптические

Ослабление волокон
.. с кабелями.

@ 1310 нм

≤ 0,36 дБ/км

@ 1550 нм

≤ 0,22 дБ/км

Диаметр поля режима (MFD)(8,6 ~ 9,2) ± 0,4 мкм @ 1310 нм
Нулевая длина волны дисперсии1300 ~ 1324 нм
Напряжение рассеяния - нулевое≤ 0,092 ps/nm2 ∙km
Дисперсия в режиме поляризации (PMD)≤0,2 пс/√км
Длина волны отсечения кабеля≤ 1260 нм

Макропотеря изгиба
.. 10 поворотов Ø30 мм
.. 1 поворот Ø20 мм

@1550 нм

≤ 0,25 дБ

≤ 0,75 дБ

@1625 нм

≤1,0 дБ

≤1,5 дБ

ГеометрическаяДиаметр облицовки125 ± 0,7 мкм
Ошибка концентричности ядра/оделия≤ 0,5 мкм
Некруглость облицовки≤ 1,0%
МеханическиеУстойчивое напряжение≥ 0, 69 ГПа


Методы испытаний

ИспытаниеУсловияКритерии принятия

Прочность на растяжение
IEC 60794-1-2 E1

Прочность на протяжении: см. пункт 3
Длина образца: ≥ 50 м, длительность: 1 мин.

  • Напряжение волокон ≤ 0,6%
  • △α ≤ 0,1 дБ во время испытания
  • Никаких повреждений.

Устойчивость к раздавлению
IEC 60794-1-2 E3

Раздавление: см. пункт 3
Продолжительность испытания: 1 минута, количество испытаний: 3

  • △α ≤ 0,05 дБ после испытания
  • Никаких повреждений.

Влияние
IEC 60794-1-2 E4

Энергия удара: 5 J
R = 300 мм, количество мест/испытаний: 3

  • △α ≤ 0,1 дБ во время и после испытания
  • Никаких повреждений.

Скручивание
IEC 60794-1-2 E7

Длина образца: 2 м
± 180°, 5 циклов

  • △α ≤ 0,1 дБ во время и после испытания
  • Никаких повреждений.

Повторяющийся изгиб
IEC 60794-1-2 E6

Радиус изгиба: 20x кабеля Ø
25 циклов

  • Никаких повреждений.

Цикл температуры
IEC 60794-1-2 F1

-40°C→ +60°C
12 часов на каждом этапе, 2 цикла

  • △α≤0,15 дБ/км и обратимый
  • Никаких повреждений.

Проникновение воды
IEC 60794-1-2 F5

Длина образца: 3 м
Высота водной колонны: 1 м
Продолжительность испытания: 24 часа

  • Нет утечки воды

Все оптические измерения на 1550 нм (G652D) или 1300 нм (OM2/OM3/OM4)

Логистика

Тип кабеля

Длина

Толерантность

4 км

-5% / +5%

G657A1 Прямо заложенный волокнистый кабель



D*d*B в см

GYXTZW-12G.657A1

Тип барабана

Размеры

Вес

Деревянные

105*50*75 см

430 кг

Размеры, включая защиту. Индикативные значения, фактически поставляемые размеры барабана и вес могут отклоняться.
