Кабель DA-GYXTC8Y-12-SM-PE-B-2KM FTTH из оптических волокон
Кабель DA-GYXTC8Y-12-SM-PE-B-2KM FTTH из оптических волокон
Спецификации
Номер модели :
SM G652D
Место происхождения :
КНР
Минимальное количество заказов :
100KM
Условия оплаты :
T/T, L/C, D/A, D/P
Способность к поставкам :
100,000KM В ДЕНЬ
Время доставки :
10-20 рабочих дней
Подробная информация об упаковке :
Деревянный барабан
Продукт :
Кабель DA-GYXTC8Y-12-SM-PE-B-2KM FTTH из оптических волокон
Применение :
FTTH
Мессенджер :
стальной провод
Диаметр кабеля :
(4.0±0.3) ×(10.0±0.3) мм
Диаметр оболочки :
125±1мм
Описание

DA-GYXTC8Y-12-SM-PE-B-2KM

FTTH кабель из оптических волокон

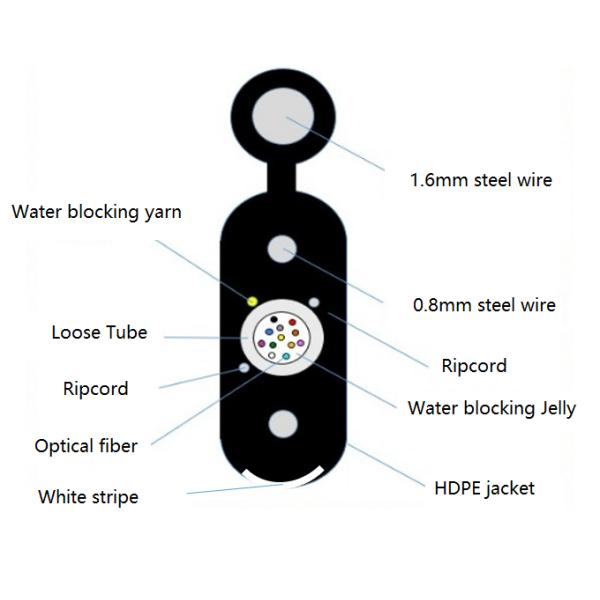

Структура кабеля

Кабель DA-GYXTC8Y-12-SM-PE-B-2KM FTTH из оптических волокон

Характеристики оптических волокон

Положение Описание
Тип волокна SM G652D
Диаметр поля режима (мм) 9.2±0.4
Диаметр облицовки (мм) 125±1
Диаметр покрытия (ум) 250±15
Ошибка концентрации ядра (um) ≤ 0.6
Некруглость облицовки (%) ≤ 1.0
длина волны нулевой дисперсии (нм) 1300 ~ 1324
Напряжение рассеивания ≤ 0,092ps/nm2·км)
Хроматическая дисперсия @1285~1325nm ≤ 3,5 пс/нм.км
Хроматическая дисперсия @1550nm ≤ 18,0 пс/nm.km
Радиус кривизны (мм) 30

Коэффициент дисперсии режима поляризации

(макс. индивидуальные волокна)

 ≤ 0.2
Длина волны отсечения кабеля (нм) ≤ 1260
Испытание прочности (kpsi) ≥ 100
Потеря макросгибания (dB) Радиус 60 мм, 100 оборотов ≤ 0,1 @ 1625 нм






Спецификации кабеля

Положение Описание
Диаметр кабеля (4.0±0.3) ×(10.0±0.3) мм
Приблизительный диаметр кабеля (4.0×6.0) ± 0,3 мм
Приблизительный внешний диаметр оболочки стальной проволоки 3.2±0,3 мм
Член центральной силы Материал Фосфатирующая стальная проволока
Внешний диаметр 00,8±0,02 мм
Стальные провода Материал Фосфатирующая стальная проволока
Диаметр 10,6±0,03 мм
Оптические волокна Тип G.652D
Число 12
Пропускная трубка Внешний диаметр 2.2±0,1 мм
Материал ПБТ
Запрещение воды Соединение для заполнения труб
Цвет Синий
Запрещение воды Материал 1500D Водоотталкивающая пряжа
Ориентация установки Спиральная обмотка
Рипкорд Материал 1500D
Цвет Белый
Оболочка кабеля Материал ЧЕРНЫЙ ХДПЕ с белой полосой
Коэффициент ослабления волокон в кабеле dB/km ((1310nm) ≤ 0,36 дБ/км
dB/km ((1550nm) ≤ 0,22 дБ/км




Механические и физические характеристики

Положение Метод испытания Критерии испытаний
Нагрузка на тягу Краткосрочный: 2000N; Долгосрочный: 1000N; Диаметр мандрила: 400 мм; Длина: ≥ 90 м; Время поддержания: 10 мин. Изменение затухания: ≤ 0,1 дБ @1550 нм
Нагрузка сжатия

Нагрузка: 500N; Размер плиты: 100mm*100mm;

Сохранение времени: 10 минут.

 Изменение затухания: ≤ 0,1 дБ @1550 нм
Устойчивость к ударам Радиус пораженной поверхности: 25 мм; сила удара: 5 Н.м.; номер удара: 3 Изменение затухания: ≤ 0,1 дБ @1550 нм
Циклическое изгибание Диаметр мандрала: 50 мм; угол изгиба: ±90°; номер цикла: 25 Изменение затухания: ≤ 0,1 дБ @1550 нм
Кабельное скручивание Длина: 1 м; Нагрузка: 10 Н; Угол поворота: ±180°; Номер цикла: 10 Изменение затухания: ≤ 0,1 дБ @1550 нм



Температура

Работа: -20°C~+70°C

Хранение/транспорт: -20°C~+70°C

Установка: -20°C~+60°C



Опаковка

  • Стандартная длина кабеля составляет 2000 м.
  • Каждая длина кабеля должна быть накручена на катушку.
  • Оба конца кабеля должны быть запечатаны подходящими пластиковыми крышками.
  • Конец кабеля должен быть надежно прикреплен к катушке.
