4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения
4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения
4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения
4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения
Спецификации
Номер модели :
35BYGX
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор коробки передач шагать
Номер подводящего провода :
4
Угол шага :
° 1,8
Точность шага :
± 5%
Повышение температуры :
℃ 80 максимальное
Сопротивление изоляции :
DC 100MΩ Min.500VC
Температура окружающей среды :
-20℃~+50℃
Диэлектрическая прочность :
500VAC 1 минута
Радиальная нагрузка (10mm от фланца) n :
≤120
Аксиальная нагрузка вала (n) :
≤80
Толкнутая игра вала mm :
≤0.1
Отрицательная реакция на нулевой нагрузке (°) :
≤1.5
Описание

Микро- мотор 4 руководств 35BYGX электрический гибридный stepper с коробкой передач уменьшения

*Products могут соответствовать коробке передач 32, 36mm



вращающий момент допуска коробки передач 32 & 36mm

Этап 1: Расклассифицированный вращающий момент допуска 0,3 N.m, максимальное 1 N.m

Этап 2: Расклассифицированный вращающий момент допуска 1,2 N.m, максимальные 3,5 N.m

Этап 3: Расклассифицированный вращающий момент допуска 2,5 N.m максимальные 7,5 N.m



материал коробки передач 32mm: Порошковые металлургии

материал коробки передач 36mm: Сплав порошковых металлургий & цинка



Спецификация ЧАСТИ МОТОРА электрическая:


МОДЕЛЬ УГОЛ ШАГА
(°/STEP)		  ПОДВОДЯЩИЙ ПРОВОД
(НЕТ)		 НАПРЯЖЕНИЕ ТОКА
(V)		 ТЕЧЕНИЕ
(A/PHASE)		 СОПРОТИВЛЕНИЕ
(Ω/PHASE)		 ИНДУКТИВНОСТЬ
(MH/PHASE)		 УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА
(G.CM)		 ВЫСОТА МОТОРА
L (MM)		 ВЕС МОТОРА
(KG)
35BYGX001A 1,8 4 10,4 0,4 26 17 500 23 0,12
35BYGX200A 1,8 4 4,2 1 4,2 5,5 1250 29 0,12
35BYGX201A 1,8 4 1,45 0,5 2,9 2,6 500 29 0,13
35BYGX401A 1,8 4 3,20 1 3,2 3,8 1400 34 0,16


*Products могут быть подгоняны особенным запросом.

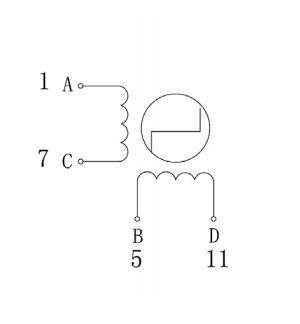

Монтажная схема

4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения

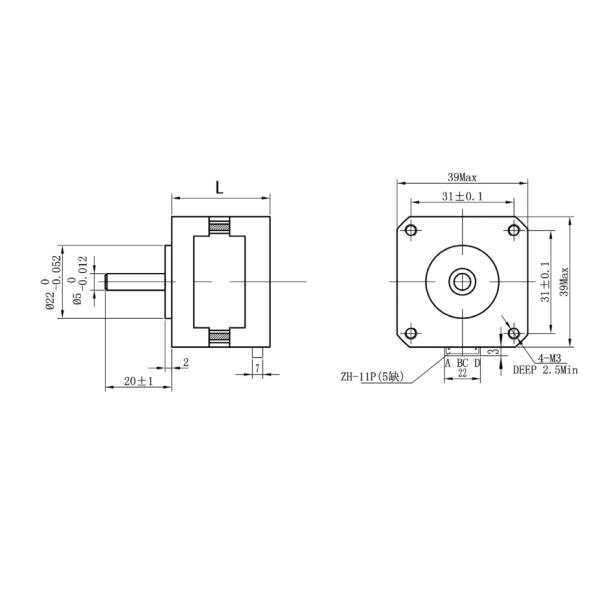

Механический размер
4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения
Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:


Из порошковых металлургий диаметра 32mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 29,1 150 1
1/5
1/16



1,2





3,5



 72% 38,1 185 2
1/23
1/33
1/67



2,5



 7,5 65% 47,1 220 3
1/94
1/133
1/188

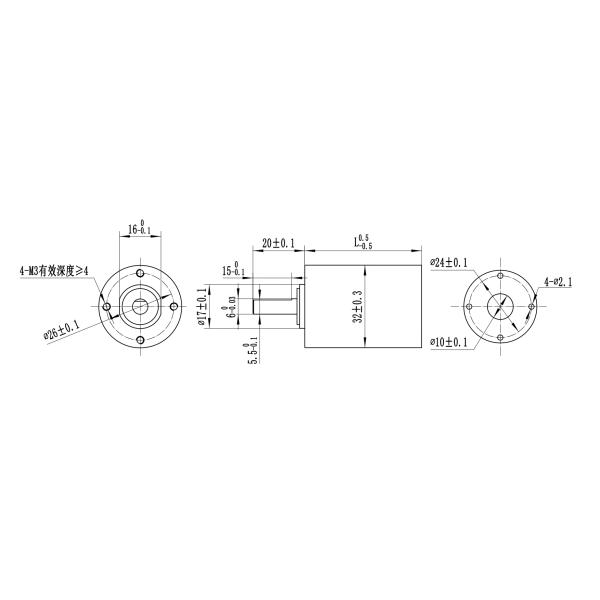

Механический размер



4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения







Из порошковых металлургий диаметра 36mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16

1,2



3,5



 72% 32,4 173 2
1/20
1/25
1/53

2,5

 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117



Механический размер



4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения







Из сплава цинка диаметра 36mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка

Пористый

подшипники

 ≤45 ≤25 ≤100 ≤0.08 ≤0.4 ≤1.5





Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/12 0,3 1,0 81% 26,8 100 1





Механический размер

4 руководство 35mm мотор 1,8 градусов Stepper с коробкой передач 2,2 nm 3 nm 4 nm уменьшения



Планетарные применения коробки передач

Также, как пользы для передач в корабли, планетарные коробки передач использованы в различных индустриях для различных применений. Они предлагают высокую точность и высокий коэффициент вращающ-к-тома делая ими одетое хорошо к применениям которые включают; увеличивая вращающий момент, уменьшая скорость, точный располагать, и контролируя возпроизводимое машинное оборудование.
