Мотор см 20 Kg Stepper с планетарной коробкой передач
Мотор см 20 Kg Stepper с планетарной коробкой передач
Мотор см 20 Kg Stepper с планетарной коробкой передач
Мотор см 20 Kg Stepper с планетарной коробкой передач
Мотор см 20 Kg Stepper с планетарной коробкой передач
Мотор см 20 Kg Stepper с планетарной коробкой передач
Мотор см 20 Kg Stepper с планетарной коробкой передач
Мотор см 20 Kg Stepper с планетарной коробкой передач
Спецификации
Номер модели :
57BYGH
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор коробки передач шагать
Материал коробки передач :
Порошковые металлургии, сплав цинка, проектируя пластмассы
Максимальный коэффициент уменьшения :
1:216
Точность шага :
± 5%
Повышение температуры :
℃ 80 максимальное
Сопротивление изоляции :
DC 100MΩ Min.500VC
Температура окружающей среды :
-20℃~+50℃
Диэлектрическая прочность :
500VAC 1 минута
Максимальная радиальная сила :
75N (20mm от переднего фланца)
Максимальная осевая сила :
15N
Описание

Спичка 57BYGH с разнообразные выборы коробкой передач сплава порошковых металлургий & цинка планетарные



Для моторов серии 57BYGH, вы можете соответствовать планетарной коробке передач 42,52,56,63mm.



Оцинковывайте сплав и пластмассы инженерства более рентабельный сравнивают к порошковым металлургиям



42mm



Порошковые металлургии



52mm

Сплав цинка



56mm

Порошковые металлургии

Сплав цинка

Пластмассы инженерства



63mm

Сплав цинка



Также, как пользы для передач в корабли, планетарные коробки передач использованы в различных индустриях для различных применений. Они предлагают высокую точность и высокий коэффициент вращающ-к-тома делая ими одетое хорошо к применениям которые включают; увеличивая вращающий момент, уменьшая скорость, точный располагать, и контролируя возпроизводимое машинное оборудование.



Спецификация ЧАСТИ МОТОРА электрическая:

МОДЕЛЬ УГОЛ ШАГА
(°/STEP)		 ПОДВОДЯЩИЙ ПРОВОД
(НЕТ)		 НАПРЯЖЕНИЕ ТОКА
(V)		 ТЕЧЕНИЕ
(A/PHASE)		 СОПРОТИВЛЕНИЕ
(Ω/PHASE)		 ИНДУКТИВНОСТЬ
(MH/PHASE)		 УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА
(KG.CM)		 ВЫСОТА МОТОРА
L (MM)		 ВЕС МОТОРА
(KG)
57BYGH001A 1,8 4 6,0 0,5 12 20 3,5 41 0,45
57BYGH048-11 1,8 4 4,4 2,0 2,2 5,0 6,0 41 0,45
57BYGH201-22A 1,8 4 6,6 0,6 11 25 7,0 51 0,65
57BYGH218-45 1,8 4 2,6 2,0 1,3 4 8,0 51 0,65
57BYGH420-77 1,8 6 3,8 2,0 1,9 3,5 9,0 56 0,70
57BYGH432-63A 1,8 6 2,4 3,0 0,8 1,2 9,0 56 0,70
57BYGH633-131 1,8 6 3,0 3,0 1,0 1,8 13,5 78 1,00
57BYGH639-10E 1,8 4 2,1 4,2 0,5 1,6 18 78 1,13
57BYGH801-01 1,8 6 3,3 3,0 1,1 2,5 16 84 1,13
57BYGH815 1,8 4 7,36 1,6 4,6 16 20 84 1,13

*Products могут быть подгоняны особенным запросом.

*Products могут соответствовать коробке передач 42,52,57,63mm

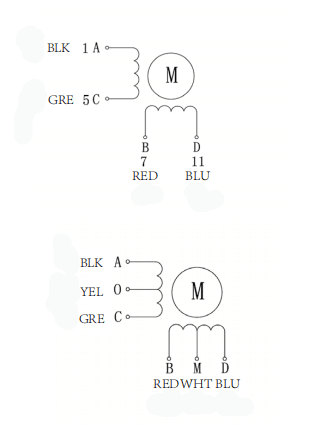

Монтажная схема

Мотор см 20 Kg Stepper с планетарной коробкой передач

Механический размер

Мотор см 20 Kg Stepper с планетарной коробкой передач
Спецификация КОРОБКИ ПЕРЕДАЧ электрическая:


Из порошковых металлургий диаметра 42mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипник рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4,0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267



Механический размер

Мотор см 20 Kg Stepper с планетарной коробкой передач





Из сплава цинка диаметра 52mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L (mm)

 Вес (g) Количество зубчатых переборов Коэффициент уменьшения
1/13 1/13 2,0 6,0 81% 52,9 345 1



Механический размер

Мотор см 20 Kg Stepper с планетарной коробкой передач



Из порошковых металлургий диаметра 56mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16



50



 72% 59,6 700 2
1/66



Механический размер



Мотор см 20 Kg Stepper с планетарной коробкой передач





Из пластмасс диаметра 56mm проектируя



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Пластмассы инженерства подшипник рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/15 8,0 25

72%



 61,6 450

2


1/18
1/26
1/47 16



50


1/66





Механический размер



Мотор см 20 Kg Stepper с планетарной коробкой передач



Диаметр выхода сплав цинка 56 mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4



2,0





 6 81%



43,3



 350 1
1/6
1/13 52,7 400



Механический размер



Мотор см 20 Kg Stepper с планетарной коробкой передач



Из сплава цинка диаметра 63mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

 L (mm)

 Вес (g) Количество зубчатых переборов
1/8 3,0 8,0 81% 75,5 400 1





Механический размер

Мотор см 20 Kg Stepper с планетарной коробкой передач
