12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54
12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54
12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54
12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54
12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54
12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54
Спецификации
Номер модели :
42BYGH603-10AG54
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор коробки передач шагать
Удержание вращающего момента :
3800 g.cm
Температура окружающей среды :
-20℃~+50℃
Точность шага :
± 5%
Индуктивность :
65 mH/PHASE
Сопротивление изоляции :
DC 100MΩ Min.500VC
Диэлектрическая прочность :
500VAC 1 минута
Коэффициент уменьшения :
1:54
Номер силы шестерни trainsial :
3
Повышение температуры :
℃ 80 максимальное
Описание

12V коэффициент уменьшения 1:54 высокой эффективности коробки передач stepper мотора NEMA 17 планетарный



42BYGH603motor с коробкой передач порошковых металлургий 42mm планетарной, держа вращающий момент 3,8 Kg.cm на 12V. Течение 0.4A. Если клиенту нужен более высокий вращающий момент, то они могут выбрать более высокий коэффициент уменьшения, от 3 уровней коэффициента уменьшения, которые мы также вызываем числом зубчатых переборов. Коэффициент первой стадии состоит из 1/4 и 1/6. Второй этап имеет коэффициенты 1/15, 1/18, 1/25 и 1/36. Пока третья ступень имеет 1/54, 1/65, 1/90, 1/112, 1/155 и 1/216. Более высокий коэффициент уменьшения приведет в меньшем быстродействии и более высоком вращающем моменте.



Электрическая спецификация

УГОЛ ШАГА °/STEP 1,8
РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА V 12
ТЕЧЕНИЕ A/PHASE 0,4
СОПРОТИВЛЕНИЕ Ω/PHASE 30
ИНДУКТИВНОСТЬ mH/PHASE 65
УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА Kg.cm 3,8
КЛАСС ИЗОЛЯЦИИ B


*Products могут быть подгоняны особенным запросом.

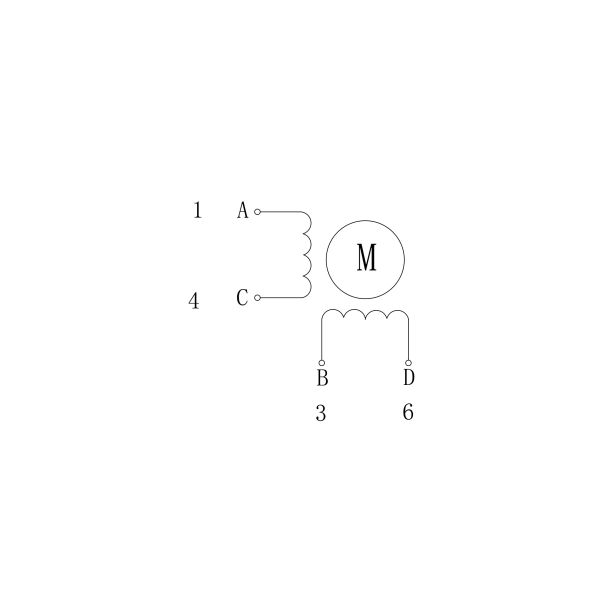

Монтажная схема
12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54

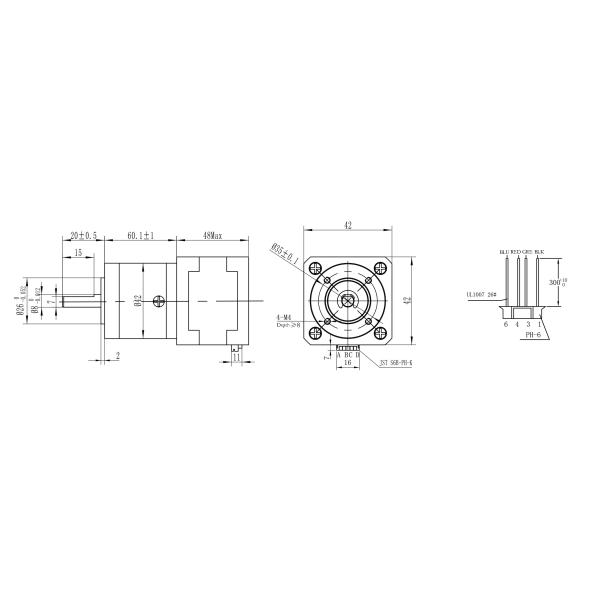

Механический размер
12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54




Спецификация КОРОБКИ ПЕРЕДАЧ электрическая:


Из порошковых металлургий диаметра 42mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипник рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4,0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267



Механический размер

12V Nema 17 с мотором 1,8 коробки передач Stepper 3,8 см 52oz Kg в 1 уменьшении 54



Уникальный дизайн для плотности наивысшей мощности

Плотность наивысшей мощности одно из много планетарных преимуществ коробки передач.

Это главным образом благодаря много планет в системе шестерни, которые учитывают эффективное распределение силы.





Возможность Hetai

CO. прибора Changzhou Hetai электрическое, Ltd. предприятие микро-мотора изготовляя с сильной технической прочностью. Специализирующ в продукции различных stepper моторов, водителей stepper мотора, безщеточных моторов DC, etc., с годовой выработкой 3 миллиона блоков! Продукты главным образом использованы в принтерах, печатных машинах билета, гравировальных станках, медицинских инструментах, освещении этапа, текстильной промышленности, и других индустриях оборудования и аппаратур автоматизации. Добро пожаловать к нашей компании для того чтобы купить различные моторы, мы обеспечим высококачественные stepper моторы и водителей stepper мотора, и другие продукты.
