Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая
Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая
Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая
Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая
Спецификации
Номер модели :
42BYGH208-57AG16
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор коробки передач шагать
Точность шага :
± 5%
Повышение температуры :
℃ 80 максимальное
Сопротивление изоляции :
DC 100MΩ Min.500VC
Температура окружающей среды :
-20℃~+50℃
Диэлектрическая прочность :
500VAC 1 минута
Максимальная радиальная сила :
28N (20mm от переднего фланца)
Максимальная осевая сила :
10N
Материал коробки передач :
Порошковые металлургии
Носить на выходе :
подшипник рукава
Описание

42BYGH208-58AG117 мотор степени 12V коробки передач 1,8 уменьшения электрического двигателя NEMA 17 stepper



42BYGH208-58AG117 stepper мотор 42BYGH208 установленный с коробкой передач 36mm. Коэффициент уменьшения 1:117, в котором расклассифицированный вращающий момент допуска 2.5Nm, и максимальный мгновенный вращающий момент допуска 7.5NM. Вал выхода может вытерпеть радиальную нагрузку (10mm от фланца) на 120N и аксиальную нагрузку вала на 80N.

Модель Размер Вес (g) Настоящий/участок Диаметр коробки передач Диэлектрическая прочность Температура окружающей среды: Угол шага Держащ вращающий момент с коробкой передач (Nm) Радиальная нагрузка (10mm от фланца) Аксиальная нагрузка вала
42BYGH208-57AG16 42*42*66.1 mm 373 0,4 36mm 500V AC 1minute -20℃-50℃ 1,8 2,88 ≤120N (10mm от переднего фланца) ≤80N
42BYGH208-59AG54 42*42*93.8 mm 467 0,4 42mm 500V AC 1minute -20℃-50℃ 1,8 8,78 ≤120N (10mm от переднего фланца) ≤80N
42BYGH208-58AG117 42*42*75.6 mm 413 0,4 36mm 500V AC 1minute -20℃-50℃ 1,8 19,01 ≤120N (10mm от переднего фланца) ≤80N



Электрическая спецификация



УГОЛ ШАГА °/STEP 1,8
РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА V 12
ТЕЧЕНИЕ A/PHASE 0,4
СОПРОТИВЛЕНИЕ Ω/PHASE 30
ИНДУКТИВНОСТЬ mH/PHASE 42
УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА Kg.cm 2,5
КЛАСС ИЗОЛЯЦИИ B

*Products могут быть подгоняны особенным запросом.

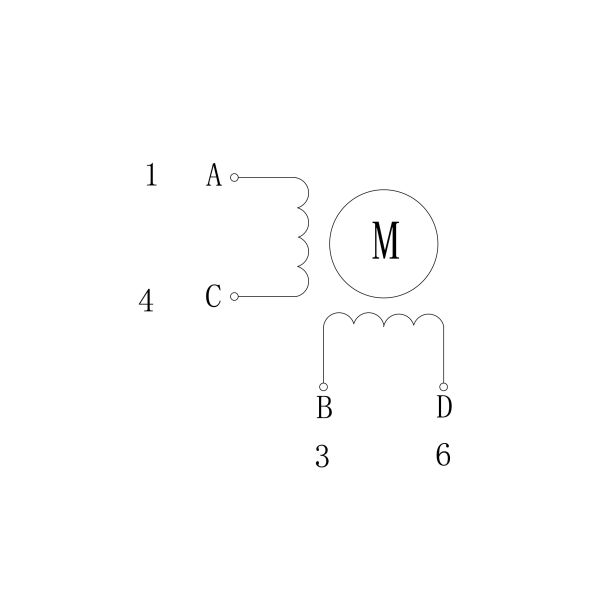

Монтажная схема
Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая

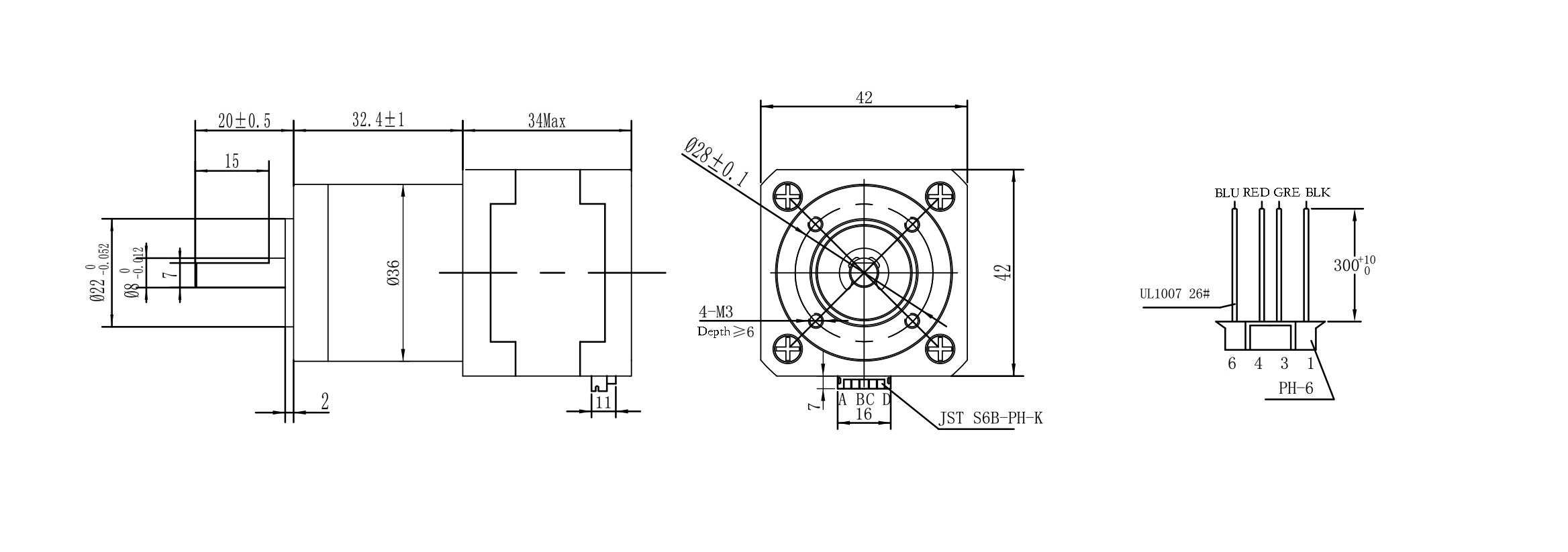

Механический размер
Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая

Спецификация КОРОБКИ ПЕРЕДАЧ электрическая



Из порошковых металлургий диаметра 36mm

Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипник рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16

1,2



3,5



 72% 32,4 173 2
1/20
1/25
1/53

2,5

 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117



Механический размер



Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая


Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая
Степень 12V см 0.24nm 1,8 вращающего момента 2.5Kg Stepper мотора коробки передач NEMA 17 высокая


Широкий коэффициент скорости с длинной продолжительностью жизни обслуживания

Для того же самого количества емкости нагрузки, планетарная коробка передач имеет более высокую продолжительность жизни обслуживания чем традиционные коробки передач. Поэтому, эти коробки передач легки для регуляции и для установки. Эти ключевые аспекты которые могут улучшить эффективность и надежность в любой механической системе.

Опять, расположение шестерней такое что вся система остается стабилизированной и надежной.
