Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A
Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A
Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A
Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A
Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A
Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A
Спецификации
Номер модели :
57BYGH321-04AG15
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор коробки передач шагать
Точность шага :
± 5%
Уровень IP :
IP40
Повышение температуры :
℃ 80 максимальное
Угол шага :
1.8°/STEP
Сопротивление изоляции :
DC 100MΩ Min.500VC
Температура окружающей среды :
-20℃~+50℃
Расклассифицированный вращающий момент допуска :
8,0 Nm
Максимальный мгновенный вращающий момент допуска :
25 НМ
Диэлектрическая прочность :
500VAC 1 минута
Описание

57BYGH231-04AG15 мотор коробки передач вращающего момента 1A NEMA 23 малошумный высокий Stepper планетарный

Модель Точность угла шага Диэлектрическая прочность Угол шага Держащ вращающий момент с коробкой передач (Nm) Максимальная радиальная сила Аксиальная нагрузка вала
57BYGH231-03AG6 ±5% 500V AC 1minute 1,8 2,72 ≤450N (10mm от переднего фланца) ≤200N
57BYGH231-04AG15 ±5% 500V AC 1minute 1,8 5,96 ≤450N (10mm от переднего фланца) ≤200N





Электрическая спецификация

УГОЛ ШАГА °/STEP 1,8
РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА V 9,6
ТЕЧЕНИЕ A/PHASE 1,0
СОПРОТИВЛЕНИЕ Ω/PHASE 9,6
ИНДУКТИВНОСТЬ mH/PHASE 20
УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА kg.cm 10
КЛАСС ИЗОЛЯЦИИ B

*Products могут быть подгоняны особенным запросом.

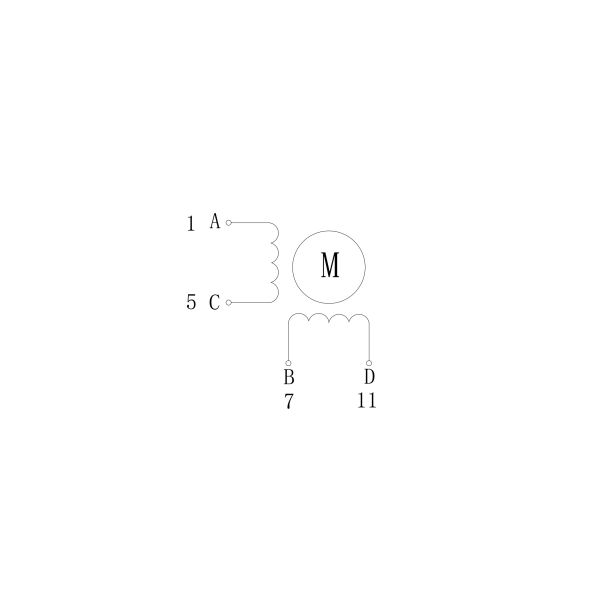

Монтажная схема

Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A

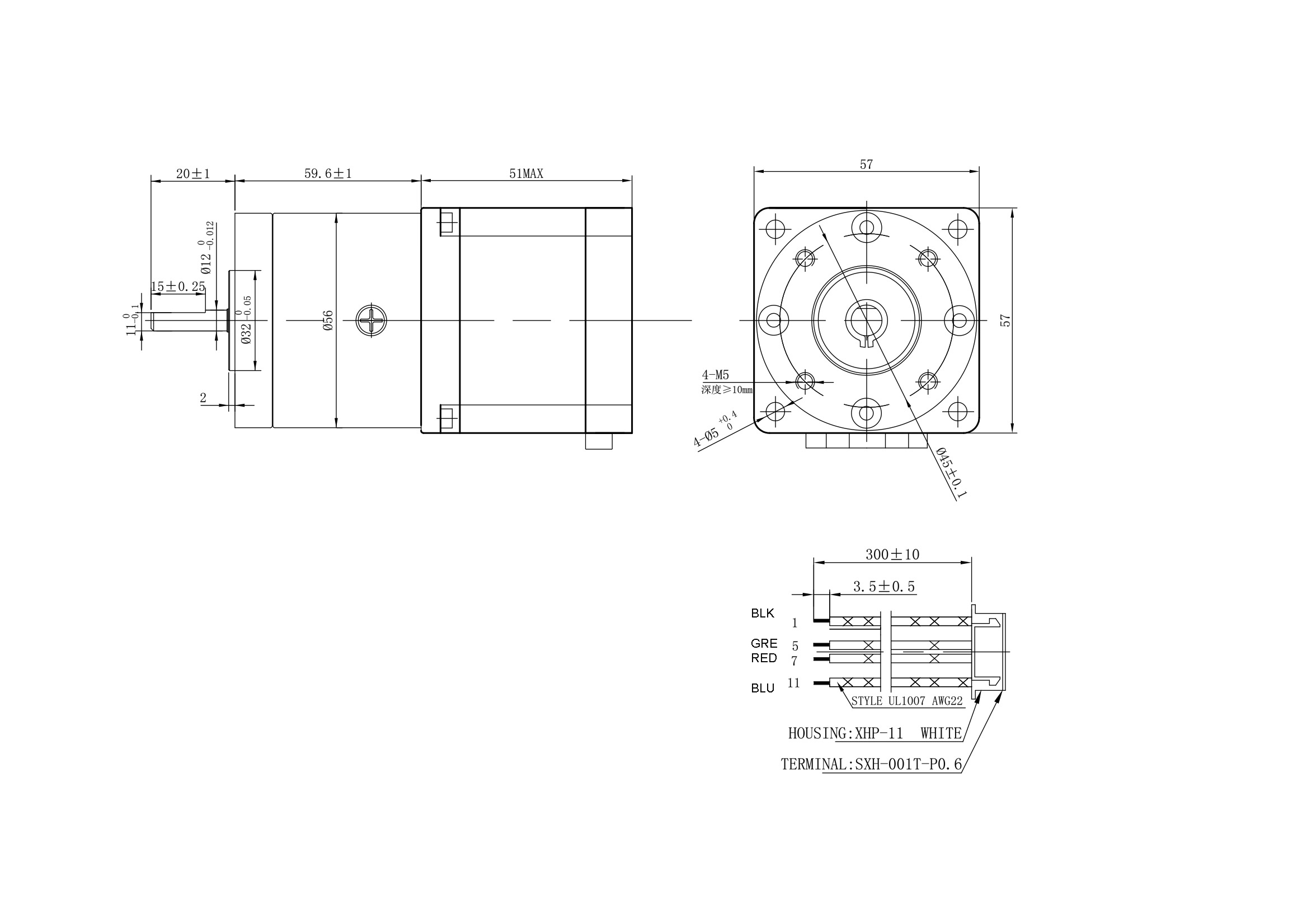

Механический размер
Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A

Спецификация части коробки передач электрическая



Из порошковых металлургий диаметра 56mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16



50



 72% 59,6 700 2
1/66

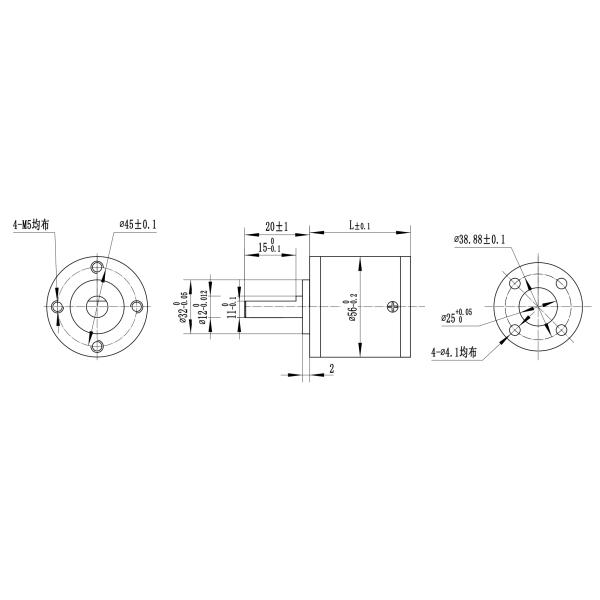

Механический размер



Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A

Собрание коробки передач

Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A




Мотор 57mm высокой коробки передач Nema 23 вращающего момента планетарной Stepper 5 nm 6 nm 1A



Планетарные коробки передач могут быть приведены в действие любыми электрическими двигателями, гидравлическими моторами, или двигателями внутреннего сгорания нефти или дизельных.

Нагрузка от шестерни солнца распределена к нескольким планетарных шестерней которые можно или использовать для того чтобы управлять наружным кольцом или валом или шпинделем. Центральная шестерня солнца принимает высокоскоростное, входной сигнал низко-вращающего момента. Она управляет несколькими вращая зубчатых колес наружного зацепления которая увеличивает вращающий момент.



Простой дизайн сильно эффективные и эффективный путь переносить силу от мотора к выходу. Приблизительно 97% из количества подводимой энергии поставлено как выход.
