Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Спецификации
Номер модели :
57BYGH350
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор коробки передач шагать
Точность шага :
± 5%
Повышение температуры :
℃ 80 максимальное
Сопротивление изоляции :
DC 100MΩ Min.500VC
Температура окружающей среды :
-20℃~+50℃
Диэлектрическая прочность :
500VAC 1 минута
Максимальная радиальная сила :
75N (20mm от переднего фланца)
Максимальная осевая сила :
15N
Носить на выходе :
подшипник рукава, пористый подшипник
подшипник рукава :
Порошковые металлургии, сплав цинка, проектируя пластмассы
Описание

57BYGH350 1,2 градуса Nema 34 шагают мотор угла stepper с электрической коробкой передач уменьшения малошумной



1,2 градуса мотора 57mm stepper могут соответствовать коробке передач порошковых металлургий 42mm, 56mm и коробке передач сплава цинка 52mm. Расклассифицированный вращающий момент допуска 16 Nm, и максимальный мгновенный вращающий момент допуска коробки передач 56mm, который может достигнуть самый высокий вращающий момент всех. Радиальная нагрузка (10mm от фланца) коробки передач 56 mm ≤ 450N, и аксиальная нагрузка вала ≤ 200N.



Спецификация ЧАСТИ МОТОРА электрическая



МОДЕЛЬ УГОЛ ШАГА
(°/STEP)		 ПОДВОДЯЩИЙ ПРОВОД
(НЕТ)		 НАПРЯЖЕНИЕ ТОКА
(V)		 ТЕЧЕНИЕ
(A/PHASE)		 СОПРОТИВЛЕНИЕ
(Ω/PHASE)		 ИНДУКТИВНОСТЬ
(MH/PHASE)		 УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА
(KG.CM)		 ВЫСОТА МОТОРА
L (MM)		 ВЕС МОТОРА
(KG)
57BYGH350A-001 1,2 6 3,12 2,4 3,4 4,0 4,0 41 0,45
57BYGH350A-002 1,2 3 5,0 0,5 10 16 2,0 41 0,45
57BYGH350B-001 1,2 3 2,52 5,6 0,45 1,1 9,0 56 0,69
57BYGH350B-002 1,2 6 5,28 2,4 2,2 2 7,0 56 0,75
57BYGH350C-001-09 1,2 3 2,6 5,2 0,5 1,4 12 76 1,05
57BYGH350C-005-01 1,2 3 9,0 1,0 9,0 21 9 76 1,10

*Products могут быть подгоняны особенным запросом.

*Products могут соответствовать коробке передач 42,52,57,63mm

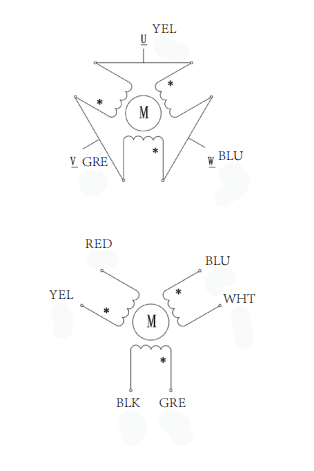

Монтажная схема
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg

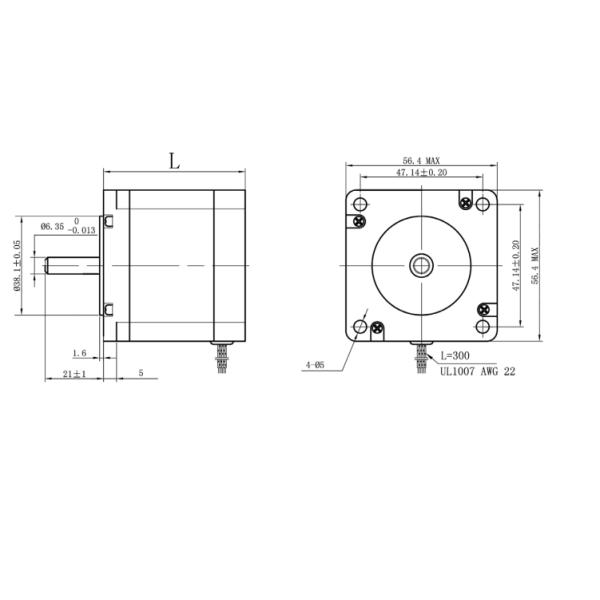

Механический размер
Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg
Спецификация КОРОБКИ ПЕРЕДАЧ электрическая:


Из порошковых металлургий диаметра 42mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипник рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4,0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267

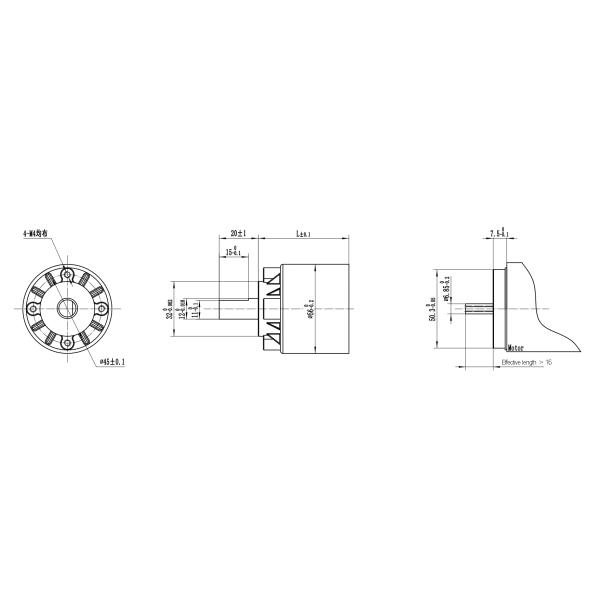

Механический размер

Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg





Из сплава цинка диаметра 52mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/13 2,0 6,0 81% 52,9 345 1

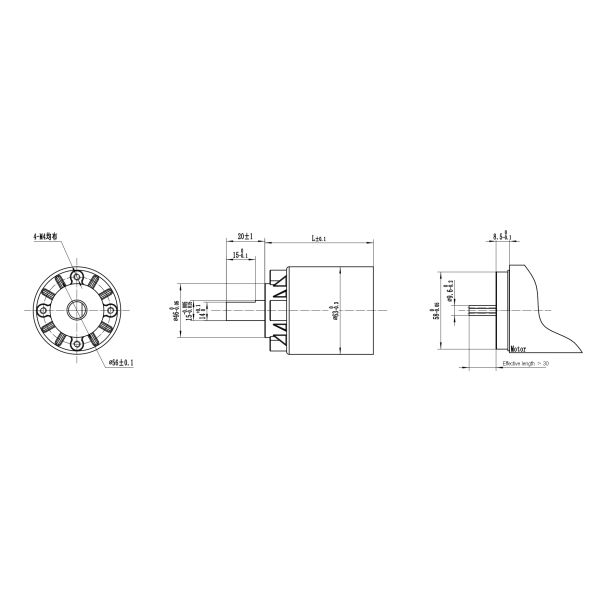

Механический размер

Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg



Из порошковых металлургий диаметра 56mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16



50



 72% 59,6 700 2
1/66



Механический размер



Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg





Из пластмасс диаметра 56mm проектируя



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Пластмассы инженерства подшипник рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/15 8,0 25

72%



 61,6 450

2


1/18
1/26
1/47 16



50


1/66





Механический размер



Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg



Диаметр выхода сплав цинка 56 mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4



2,0



 6 81%



43,3



 350 1
1/6
1/13 52,7 400



Механический размер



Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg



Из сплава цинка диаметра 63mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L (mm)

 Вес (g) Количество зубчатых переборов
1/8 3,0 8,0 81% 75,5 400 1





Механический размер

Nema 34 Stepper мотора коробки передач 57mm 1,2 градуса 4 см Kg



Как делает планетарную коробку передач работа?

Выравнивание шестерней можно сравнить к нашей солнечной системе где планеты вращаются вокруг солнца, следовательно имя «планетарная коробка передач».



В середине планетарной коробки передач, шестерня «солнца» – также известная как центральная шестерня. Это часто шестерня входного сигнала. Вокруг снаружи, 2 или больше шестерни «планеты» – или наружные шестерни. Окружать шестерни планеты там шестерня кольца которая держит образование совместно. Шестерни планеты соединены несущей которая в свою очередь соединена с валом выхода.
