Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Спецификации
Номер модели :
28BYGH102-39AG6
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 PCS/Month
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Мотор коробки передач шагать
Угол шага :
° 1,8
Расклассифицированное напряжение тока :
4,22 v
Рост температуры :
℃ 80 максимальное
Настоящий :
0.67A
температура окружающей среды :
-20℃~+50℃
Удержание вращающего момента :
0,6 Kg.cm
Индуктивность :
3,2 nH/PHASE
Носить на выходе :
подшипники рукава
Радиальная нагрузка (10mm от фланца) :
≤450N
Сопротивление :
6,3 ОМА
Класс изоляции :
B
Описание

Мотор Nema 11 Stepper с коробкой передач 4,22 v вращающий момент 1,8 градусов ориентированный на заказчика высокий



Stepper моторы разделяют каждое полное вращение в несколько поровну с определенными размерами шагов. Также как шаг или шагая моторы, эти 2 фазируют безщеточные моторы DC предлагают быстрый, точный располагать нагрузки и исключительный держа вращающий момент на любых из этих дифференциальных шагах. Каждый шаг представляет 1.8°, или 200 шагов в революцию. При использовании microstepping привода, каждый шаг 1.8° можно сломать в даже более небольшие инкременты для того чтобы достигнуть почти похожий на сервопривод располагать представлени-без потребности для сложных приборов обратной связи или системы регулирования по замкнутому циклу.



Другая причина использовать коробку передач с stepper мотором увеличить вращающий момент доступный для того чтобы управлять нагрузкой. Когда нагрузка управляется комбинацией мотор-коробки передач, коробка передач умножит вращающий момент от мотора количеством пропорциональным к коэффициенту шестерни и эффективности коробки передач.



Электрическая спецификация



УГОЛ ШАГА °/STEP 1,8
РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА V 4,22
ТЕЧЕНИЕ A/PHASE 0,67
СОПРОТИВЛЕНИЕ Ω/PHASE 6,3
ИНДУКТИВНОСТЬ mH/PHASE 3,2
УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА g.cm 600
КЛАСС ИЗОЛЯЦИИ B





*Products могут быть подгоняны особенным запросом.

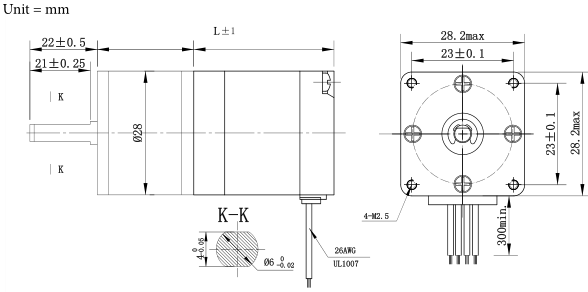

Механический размер

Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий

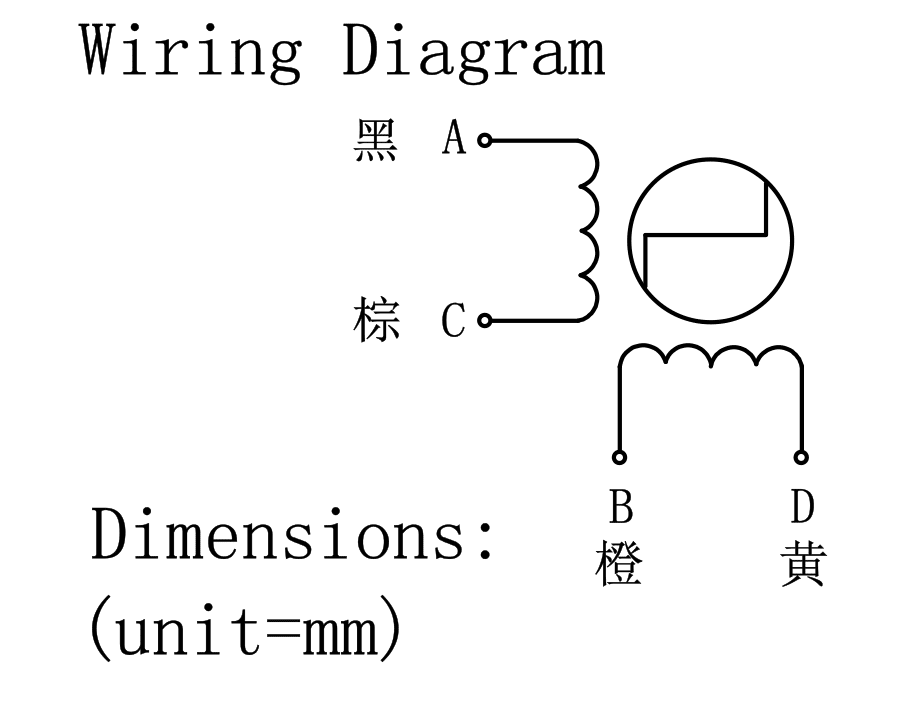

Монтажная схема



ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ
ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG
ЗАЛА A ЗЕЛЕНЫЙ ЦВЕТ
ЗАЛА B СИНЬ
ЗАЛА C БЕЛИЗНА
GND ЧЕРНОТА
УЧАСТОК A АПЕЛЬСИН
УЧАСТОК B ЖЕЛТЫЙ ЦВЕТ
УЧАСТОК C БРАУН



Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий

Спецификация КОРОБКИ ПЕРЕДАЧ электрическая



Из порошковых металлургий диаметра 28mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤80 ≤30 ≤200 ≤0.03 ≤0.4 ≤1.5



Планетарные тип коробки передач 28 квадратный
Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/3 0,2 0,6 81% 28,5 105 1
1/6



Планетарные тип коробки передач 28 круглый
Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/14 0,5 1,5 72% 29,8 92 1
1/30
1/64 1,8 5 65% 40 105 1
1/107



Применение продукта

Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий

Сертификат



Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий

Отчет о Stepper мотора ROHS

Дата: 9-ое июня 2021

Отчет о мотора ROHS BLDC

Дата: 9-ое июня 2021

 Cetificate CE
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
IATF 16949: 2016
Действительный до: 2-ое июня 2024
ISO 9001: 2015
Действительный до: 2-ое июня 2024



ПРОЦЕСС ПРОВЕРКИ КАЧЕСТВА



Входящий осмотр
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Диаметр измерения Длина измерения Твердость измерения
Осмотр статора
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Высота измерения Сопротивление измерения Форма волны теста Период испытаний Тест выдерживает напряжение тока
Осмотр ротора
Мотор 4,22 v Nema 11 коробки передач Stepper вращающий момент 1,8 градусов ориентированный на заказчика высокий
Располагать ротора Толщина ядра измерения Длина вала ротора измерения Мотор проверки

рассогласование



 Измерьте наружный круг



вопросы и ответы



1.Are вы фабрика?

Да, мы фабрика. Наше фирменное наименование Hetai известный микро- изготовитель мотора на больше чем 20 лет внутри
Китай. Главный продукт включая гибридный stepper мотор, безщеточный мотор DC, мотор сервопривода и планетарную коробку передач.

2. Вы имеете другую информацию о возможностях контактов?
Да, пожалуйста отправьте нас по электронной почте: info@ht-motor.com 3. Как можем мы получить ваш каталог?
Пожалуйста посетите под вебсайтом для того чтобы загрузить его: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

образец теста 3.Can i?
Да, образцы и перевозка поручены.

4.Can я получить подгонянный продукт?
Конечно, все продукты можно подгонять основанный в особенном запросе.

5.How вы грузите товары?
Мы нормально грузим товары срочным (DHL/UPS/FEDEX/TNT), морским путем и самолетом, также для того чтобы принять товароотправителя перевозки.

6. Что условия оплаты?
T/T (банковский трансфер), PayPal (0,5% обязанности) PayPal, заказ обеспечения ALIBABA принимают

7. Это ваша окончательная цена? Смог я иметь скидку?
Наша цена цена по прейскуранту завода-изготовителя. Если вы имеете большое количество, то мы можем обсудить о скидке.

8.What гарантия для ваших продуктов?
Наша гарантия на один год. Если любые качественные проблемы произошли на нашей стороне в это время, то мы примем на грузя цену и замену. пожалуйста повреждение примечания причиненное неправильной пользой продукта не предусматривано гарантией.
