Кольцо сопла турбокомпрессора T- Supercharger / T- A145 для дизельных, газовых и мазутных двигателей

Серия T-/T-A100-MОсобенности конструкции турбокомпрессора:

T- Кольцо сопла турбонагнетателя A145 (также называемое направляющим аппаратом) является частьюСерия T-/T-A100-Mморской турбокомпрессор с конструктивными особенностями, как показано ниже:

• Высокая эффективность турбонаддува при макс.65%;
• Высокая степень повышения давления: T-A100-M способен обеспечивать степень повышения давления до 5,8 в непрерывном режиме;
• Выходная мощность двигателя колеблется от 500 до 5200 кВт на турбонагнетатель;
• Меньший расход топлива;
• Низкая тепловая нагрузка;
• Неограниченные возможности работы на дизельном топливе, газе и мазуте (HFO).
• Оптимальное соответствие для всех применений, таких как судовые дизельные двигатели, стационарные электростанции и т. д.
• Турбокомпрессоры поколения Т-А100 могут удовлетворить все требования в отношении высокой надежности и низких эксплуатационных расходов, а также длительных интервалов технического обслуживания и капитального ремонта до 24 00 часов.
• Турбокомпрессоры серии T-A100 специально созданы для простоты обслуживания, ремонта и капитального ремонта.
• Конструкция охлаждения и защитной оболочки компрессора обеспечивает турбокомпрессорам T-A100 высокую мощность, высокую эффективность и низкий уровень выбросов.
• Метод охлаждения картриджа турбокомпрессора T-A100: с водяным охлаждением и с масляным охлаждением, пожалуйста, смотрите рисунки, как показано ниже:

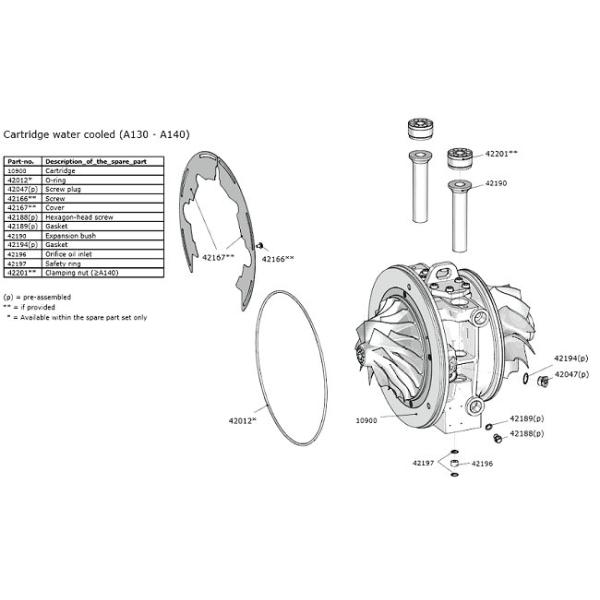

Патронный турбокомпрессор серии Т-А100-М с водяным охлаждением:

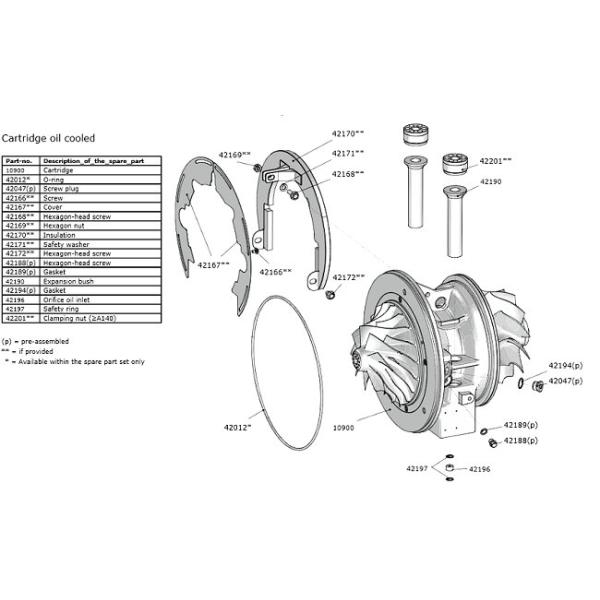

Турбокомпрессор серии T-A100 с масляным охлаждением:

Тип турбокомпрессора Т-А100-М включает в себя:

Функции кольца сопла турбонагнетателя T-A145 (турбонаправляющая лопатка):

1. Кольцо сопла турбонагнетателя находится в том месте, где энергия выхлопных газов преобразуется в кинетическую энергию, поэтому кольцо сопла должно выдерживать чрезвычайно высокую температуру и высокое давление.
2. Кольцо сопла турбокомпрессора обычно изготавливается из жаропрочного хромоникелевого сплава, жаропрочной молибден-хромникелевой стали или сплава нимоника, который выдерживает высокие температуры и устойчив к коррозии.
3. Кроме того, из-за того, что его функция заключается в преобразовании выхлопных газов в кинетическую энергию, требуется точная обработка кольца сопла.

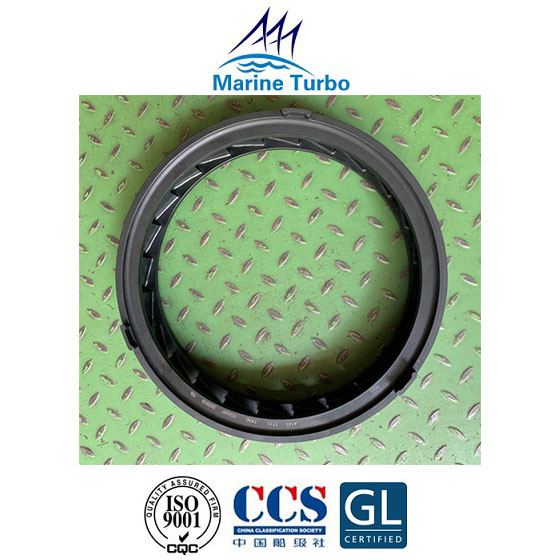

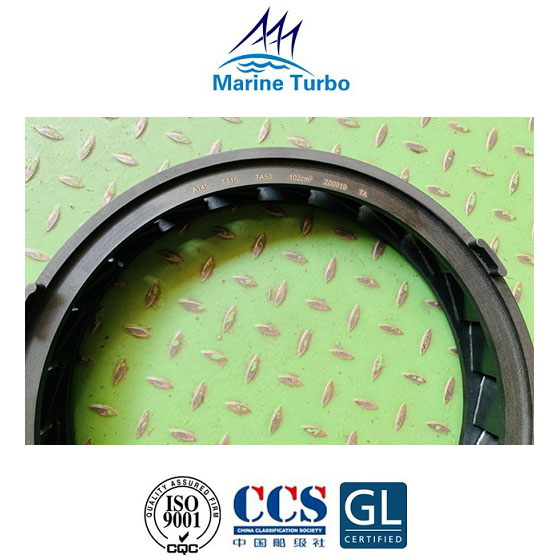

T-A145 Кольцо сопла турбонагнетателя (турбо направляющая лопатка) изображения:
