Спецификации
Номер модели :
PT-SD106G
Место происхождения :
Пекин, Китай (материк)
Количество минимального заказа :
1piece
Условия оплаты :
D/A, D/P, T/T
Срок поставки :
1-2 недель
Платформа :
53 мм × 53 мм
Тип привода :
Голова микрометра в центре
Проводник перемещения :
V-паз точности & пересеченный подшипник ролика
Ряд перемещения :
25mm
Параллелизм :
25μm
Прямота :
3μm
Емкость нагрузки :
15kgs
Вес :
0.47kgs
Описание

X этап оси ручной линейный, ручная станция PT смещения - SD106G



Ручная таблица смещения главным образом разделена в часть основного корпуса (двигая плиту, фиксированную плиту), управляя механизм (микро- пары карты или потока), механизм проводника (ведущий брус), переустановленный механизм (переустановленную весну), запирая механизм и другие части.



Характеристики продукта



1. Ведущий брус ролика креста высокой точности принят, который имеет высокую точность, большую величину наибольшей допускаемой нагрузки на опору и длинную продолжительность эксплуатации.



2. Основание и таблица подвергли механической обработке точностью, который делают идущий параллелизм прямоты, рыскания, тангажа и движения из таблицы перевода внутри некоторый ряд точности.



3. Регулировка смещения принимает голову микрометра главную или дифференциальную микрометра.



4. Микро- разрешение обеспечивает микро- питание таблицы.



5. Голова микрометра помещена в центре таблицы перевода, которая удобна для того чтобы работать.



6. Возвращение весны использовано для того чтобы исключить зазор в осевом направлении.



7. Отверстия установки со стандартным дистанционированием отверстия распределены на таблице и основании для того чтобы облегчить установку и комбинацию.



8. Оно может сформировать многомерную рамку регулировки с другой серией таблиц смещения.


Параметры продукта:



Номер деталя PT-SD106G
Ряд перемещения 25mm
Тип привода Голова микрометра в центре
Проводник перемещения V-паз точности & пересеченный подшипник ролика
Платформа × 53mm 53mm
Параллелизм 25μm
Прямота 3μm
Управлять параллелизмом 10μm
Минимальный масштаб 10μm/0.5μm
Позиционноцикловая точность 3μm/1.5μm
Минимум регулирует расстояние 2μm/0.1μm
Засмолка 25"
Проводить разворот по курсу 20 ″
Материал – финиш Алюминиевый Черно-анодированный сплав -
Емкость нагрузки 15Kgs
Вес 0.47kgs

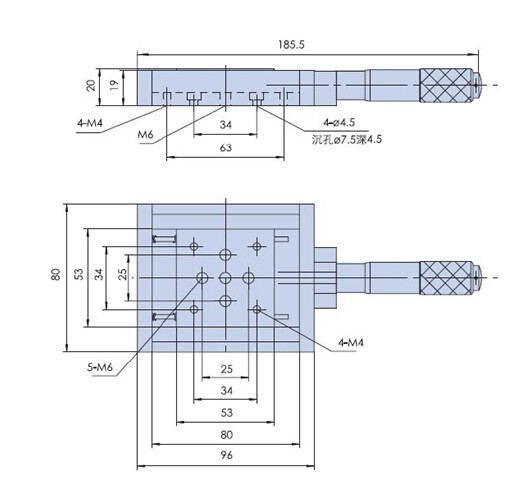

Карта размера продукта
