Ручная таблица механизма реечной передачи оси смещения x с головой микрометра
Ручная таблица механизма реечной передачи оси смещения x с головой микрометра
Ручная таблица механизма реечной передачи оси смещения x с головой микрометра
Ручная таблица механизма реечной передачи оси смещения x с головой микрометра
Ручная таблица механизма реечной передачи оси смещения x с головой микрометра
Ручная таблица механизма реечной передачи оси смещения x с головой микрометра
Спецификации
Номер модели :
PT110-25-65CH
Место происхождения :
Пекин, Китай (материк)
Количество минимального заказа :
1piece
Условия оплаты :
D/A, D/P, T/T
Срок поставки :
1-2 недель
Ряд перемещения :
25mm
Тип привода :
Голова микрометра в стороне
Проводник перемещения :
V-паз точности & пересеченный подшипник ролика
Платформа :
× 65mm 65mm
Параллелизм :
30μm
Прямота :
20μm
Управлять параллелизмом :
7μm
Минимальный масштаб :
10μm/0.5μm
Описание

X этап оси ручной линейный, ручная станция PT110-25-65CH смещения



Характеристики продукта



■Материал дуралумина точно подвергается механической обработке, и анодирована поверхность и покрашенная чернота.


■Используя высокоточные проводников взаимн ролика, с более высокой точностью, более большой величиной наибольшей допускаемой нагрузки на опору и более длинным сроком службы.


■Высокоточные основание и таблица, увеличивают параллелизм прямоты, рыскания, тангажа и движения таблицы.


■Регулировка смещения управляется головой микрометра главной или дифференциальной микрометра.


■Голова высокоточных и небольш-разрешения микрометра обеспечивает регулировку микро-смещения продуктов на уровне нанометра.


■Голова микрометра помещена сбоку на этапе перевода, и структура более компактна.


■Возвращение весны использовано для того чтобы исключить осевую игру.


■Таблица и основание распределены с отверстиями установки со стандартным дистанционированием отверстия, которое удобно для установки и комбинации.


■Смогите быть совмещено с другой серией этапов смещения для того чтобы сформировать многомерную рамку регулировки.


■Опционный скрежеща правителя можно установить для показа небольшого смещения.



Параметры продукта:

Номер деталя PT110-25-65CH
Ряд перемещения 25mm
Тип привода Голова микрометра в стороне
Проводник перемещения V-паз точности & пересеченный подшипник ролика
Платформа × 65mm 65mm
Параллелизм 30μm
Прямота 20μm
Управлять параллелизмом 7μm
Минимальный масштаб 10μm/0.5μm
Позиционноцикловая точность 3μm/1.5μm
Минимум регулирует расстояние 2μm/0.1μm
Засмолка 25"
Проводить разворот по курсу 15 ″
Материал – финиш Алюминиевый Черно-анодированный сплав -
Емкость нагрузки 10Kgs
Вес 0.4kgs

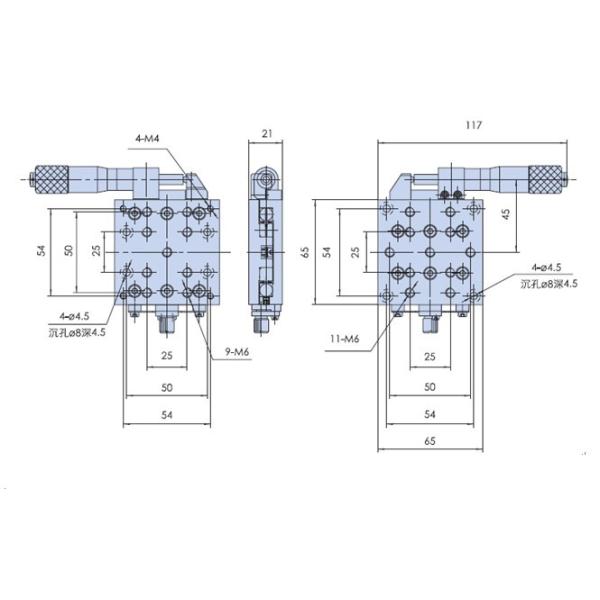

Карта размера продукта



Ручная таблица механизма реечной передачи оси смещения x с головой микрометра
