Этап XY руководства оси линейный, ручная станция, ручная платформа PT-SD10-60/SD30-60R

Главный материал таблицы ручного перевода точности алюминиевый сплав, который имеет высокую чувствительность и небольшой общий размер. Эта серия продуктов имеет хорошую чувствительность. Таблица имеет различные размеры и умеренную толщину, и может быть совмещена в одних или больше размерах. Этот продукт может все еще поддерживать сильную емкость нагрузки, особенно в вертикальном направлении или при использовании как z-ось.

Характеристики продукта

Главный материал алюминиевый сплав с обработкой черный анодировать на поверхности, которая соответствующая для оптически экспериментов и других полей требуя высокой ручной точности регулировки.

С масштабом, быстро и удобно прочитать данные.

Оно имеет запирая функцию, хорошую запирающ влияние и сильную стабильность.

Богатая серия спецификации и высокое стоить представление.

Параметры продукта:

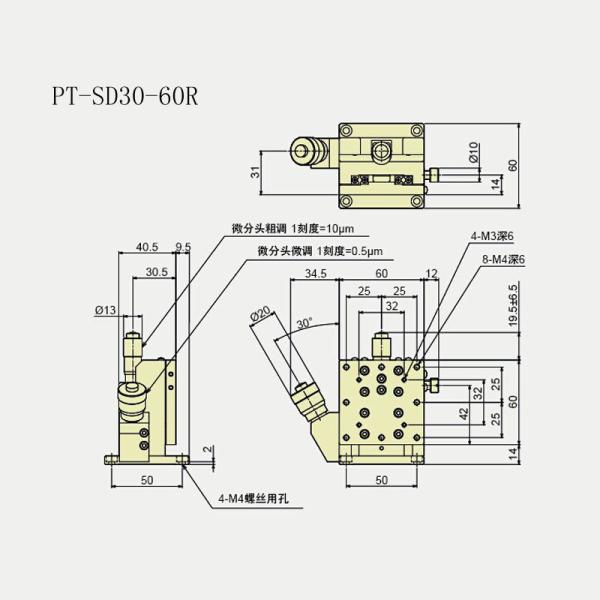

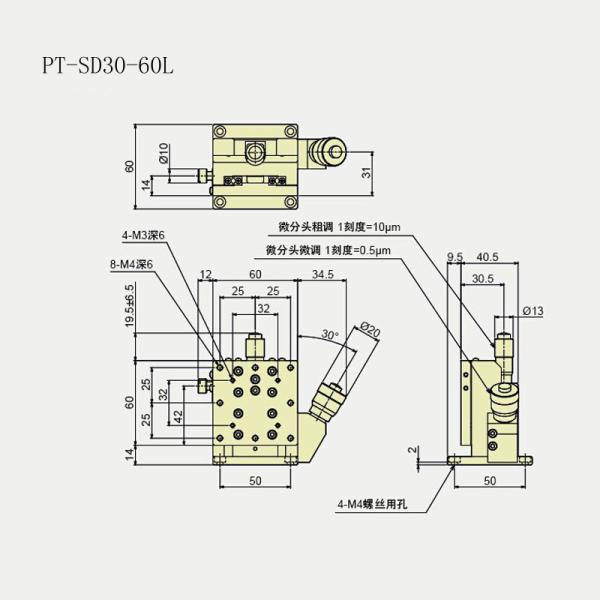

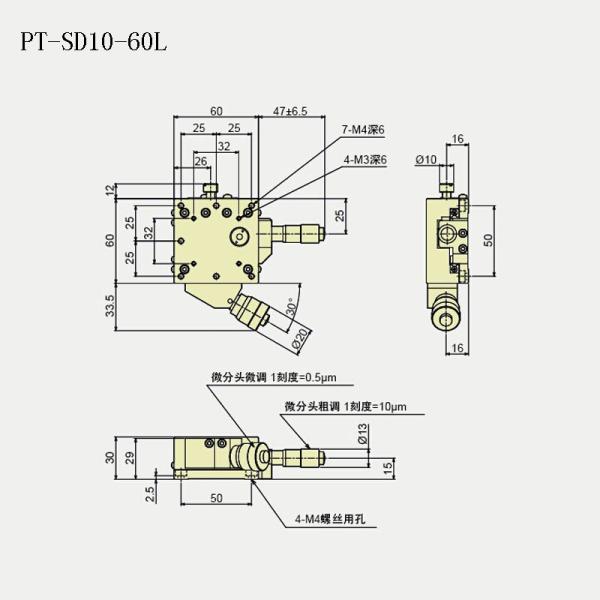

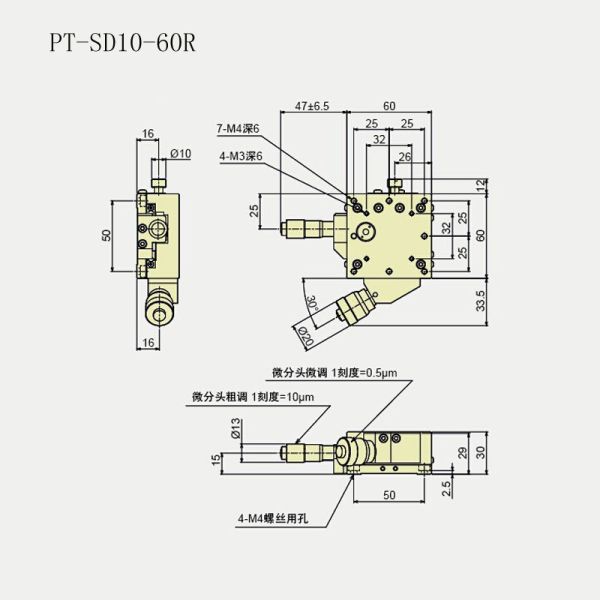

Карта размера продукта






Этап XY руководства оси линейный, скольжение оси z линейное, ручная станция, ручная платформа

Метод установки таблицы ручного перевода

1. Двиньте поверхность платформы к положению предела для того чтобы подвергнуть 2 отверстия действию установки. Пожалуйста положите поддерживая болты внутри для временного фиксирования. Пожалуйста подтвердите что болт полно вписывал отверстие установки болта, и после этого продолжите к следующему шагу.

2. Затем, пожалуйста поверните голову микрометра против часовой стрелки для того чтобы двинуть поверхность платформы к положению предела с другой стороны. На стороне напротив положения только что, подвергнутся действию 2 других устанавливая отверстия. Пожалуйста положите соответствуя болты внутри и затяните их в определенной степени. После подтверждать что оно последователен с положением установки, совершенно для того чтобы исправить болты отверстия установки.
