X этап оси ручной линейный, таблица скольжения механизма реечной передачи подшипника направляющей с профилем в виде ласточкина хвоста

Характер продукции

Таблица смещения ласточкиного хвоста оси x, главный материал продукта сделана из высокопрочного алюминиевого сплава, поверхность обработана с окисленной чернотой, и ведущий брус ласточкиного хвоста вспомогательный использован для того чтобы направить нагрузку. Спиральный привод механизма реечной передачи, быстрая скорость регулировки. Сторона с масштабом и запирая функцией, запирая влияние хорошая, высокая стабильность. Устанавливая отверстия со стандартным дистанционированием отверстия распределены на таблице и основании, которое удобно для установки и комбинации. Его можно составить многомерного шкафа регулировки или других продуктов серии.

Характеристики продукта

Стандарт таблицы ручного перевода шестерни с ведущим брусом ласточкиного хвоста вспомогательным;

Привод шкафа шестерни серии платформы ручного перевода шестерни бортовой, встроенный запирать;

Ход 40/65/90/69mm опционное, более большой ход можно подгонять;

Горизонтальная нагрузка таблицы ручного перевода шестерни 3kg, и вертикальная нагрузка 1.5kg.

Техническая характеристика изделия

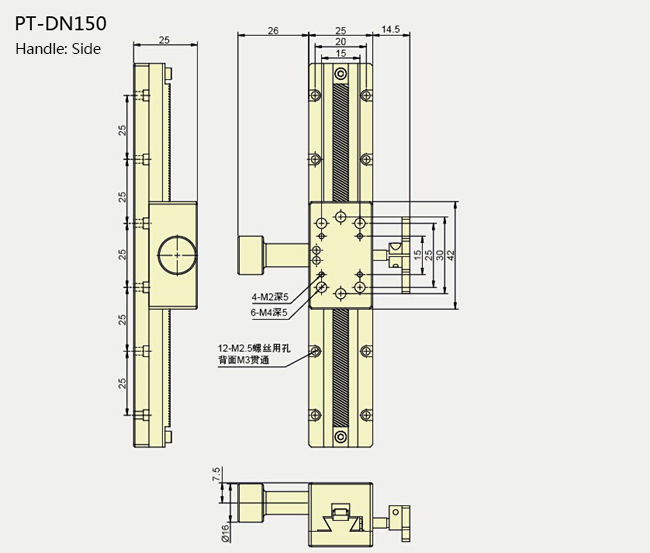

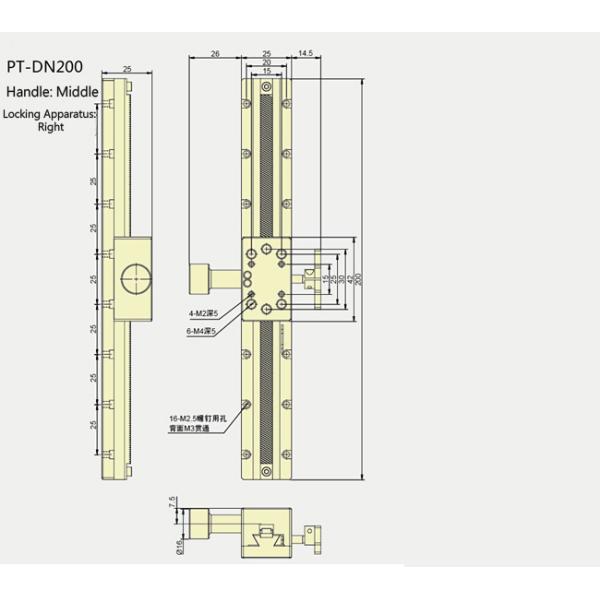

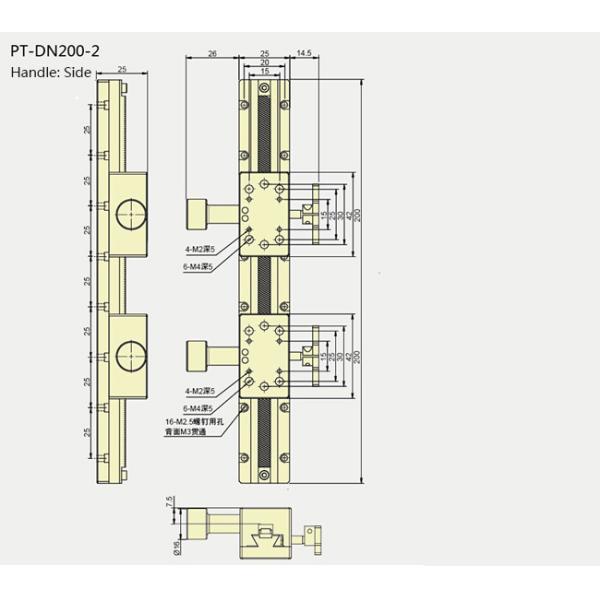

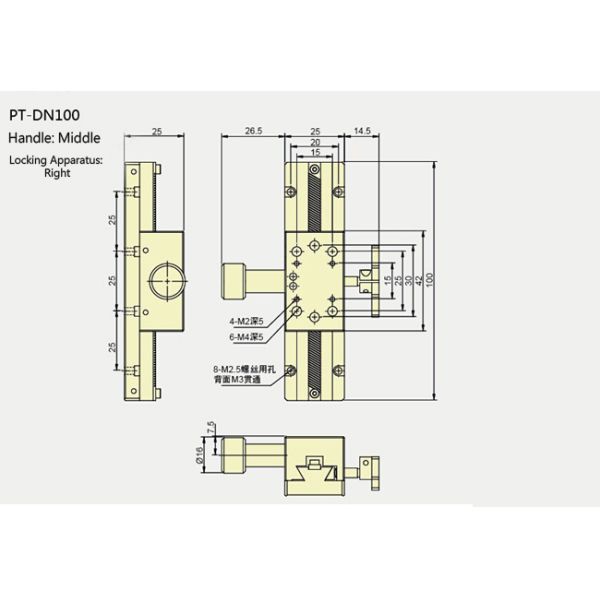

Карта размера продукта

Тип метод ласточкиного хвоста установки платформы перевода

4 зенкованных отверстия в каждом месте мобильной платформы фиксированном. Метод установки следующим образом:

1. Поверните винт микрометра (или другой нажимая прибор) в одном направлении, так, что мобильная таблица двинет к краю, так, что подвергнется действию устанавливая отверстие на дне, и после этого исправляет она с винтами. Пожалуйста убеждайтесь что запирая часть была отпущена перед деятельностью.

2. Поверните винт микрометра (или другой нажимая прибор) в противоположном направлении, так, что край двигая таблицы подвергнется действию на дно другого раздела устанавливая отверстия, и зафиксирован с винтами.
