Твердый - утверждение приведенное РОхс толщины монтажной платы 0.2мм Полимиде ПКБ гибкого трубопровода гибкое

Спецификации

Номер модели :

СЛ90106С026

Место происхождения :

Китай

Количество минимального заказа :

1PC

Термины компенсации :

T/T, западное соединение, Moneygram, Paypal

Способность поставкы :

10000 Piece / Pieces в день

Срок поставки :

5-7 дней

Упаковывая детали :

Мешок ESD

Слой :

Разнослоистый

Толщина доски :

0.2mm

Поверхность :

Золото погружения

Особенности 1 :

Файлу Gerber/PCB

Особенности 2 :

E-тест 100%

Особенности 3 :

3 лет гарантируют

Описание

Разнослоистый гибкий PCB 0.2mm Polyimide PCB Тверд-гибкого трубопровода доски PCB толщиной

Это тип цепи 4 слоев гибкой напечатанной для применения беспроводной внутренной связи на 0.2mm толщиной. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.

Гибкие цепи также использованы обширно в других применениях и индустриях включая:

Сообщения
Бытовая электроника
Автомобильный
Медицинский
Промышленный
Воздушно-космическое пространство
Военный
Транспорт

Как к цитате PCB

Начало требований и спецификаций

(1) данные по Gerber для всех слоев художественного произведения

(2) список апертуры (если данные по художественного произведения формат RS-274-X, то пожалуйста проигнорируйте это.)

(3) файл сверла (включая размеры отверстия)

(4) чертеж панели плана

(5) особенные примечания или «прочитали меня» файлы вследствие:

1 материал и толщина доски

2 закончил медную толщину

3 цвет/типа припо-маски

Цвет 4 silkscreen

5 поверхностных финишей (Pb HAL свободный, золото etc. погружения)

Положение 6 вверх для разнослоистой напечатанной доски

7 контролируемый импеданс

8 другие особенные требования или инструкций

Параметр и технические спецификации

Максимальн Размер гибкого PCB	600*400mm
Максимальн Нумеровать слоев	8
Тип доски	Гибкий PCB
Толщина доски	0.15mm
Материал доски	ЛЮБИМЕЦ 25µm
Поставщик доски материальный	Shengyi
Значение Tg материала доски	60℃

Толщина Cu PTH	µm ≥20
Внутренние thicknes Cu Iayer	N/A
Поверхностная толщина Cu	µm 35

Цвет Coverlay	Желтый покройте/белое дно
Номер Coverlay	2
Толщина Coverlay	µm 25
Материал укрепления	Polyimide
Толщина укрепления	0.2mm

Тип чернил Silkscreen	IJR-4000 MW300
Поставщик Silkscreen	TAIYO
Цвет Silkscreen	Черный
Номер Silkscreen	1

Слезать тест Coverlay	Отсутствие peelable
Прилипание сказания	3M 90℃ отсутствие шелушения после теста MIN. 3 раза

Поверхностный финиш	Золото погружения
Толщина никеля/золота	Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало	Да
Famability	94-V0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция	Тест пропуска 100% электрический
Workmanship	Соответствие с классом 2 IPC-A-600H & IPC-6013C

Гибкие применения PCB/FPCB

FPCBs использовано широко в ежедневных технологии и электронике в дополнение к лидирующим, сложным завершенным компонентам. 2 из самых видных примеров гибкого использования цепи в современных портативных электронике, приборах, жестких дисках и настольных принтерах.

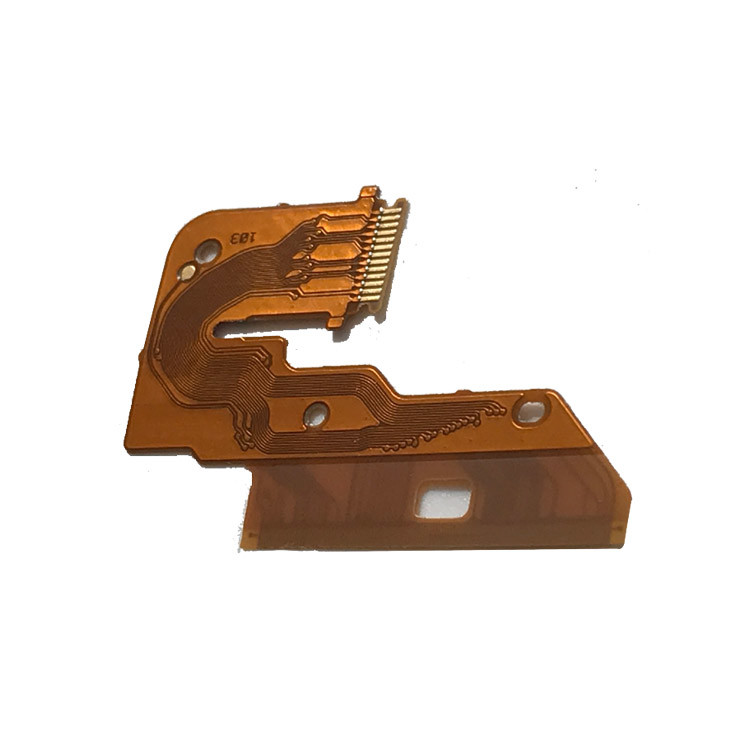

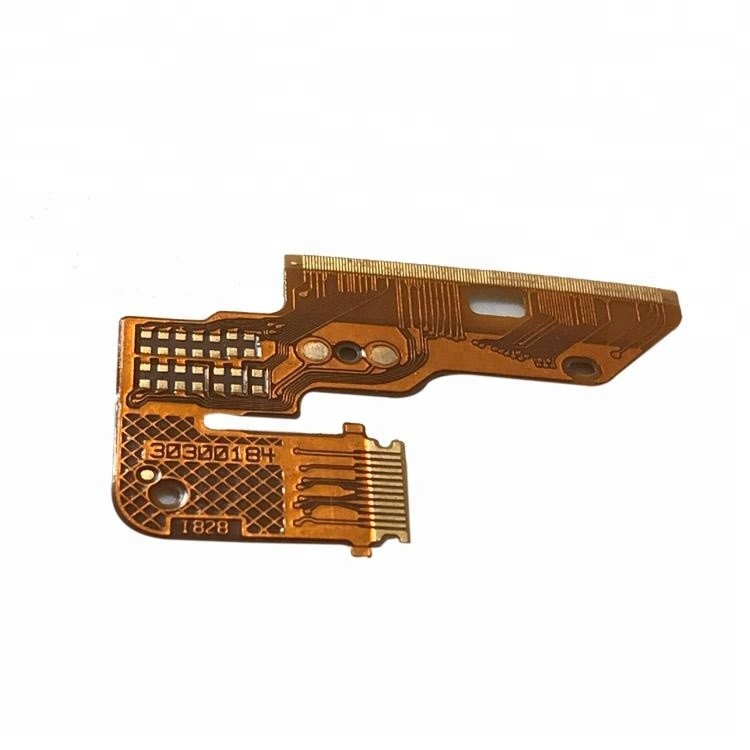

Фото FPCB

Твердый - утверждение приведенное РОхс толщины монтажной платы 0.2мм Полимиде ПКБ гибкого трубопровода гибкое
