ПКБ Полимиде гибкой платы с печатным монтажом одиночный, который встали на сторону ФПК мембраны кнопочной панели

Спецификации

Номер модели :

СЛ90106С025

Место происхождения :

Китай

Количество минимального заказа :

1PC

Термины компенсации :

T/T, западное соединение, Moneygram, Paypal

Способность поставкы :

10000 Piece / Pieces в день

Срок поставки :

5-7 дней

Упаковывая детали :

Мешок ESD

Слой :

Встали на сторону одиночное, который

Толщина доски :

0.15MM

Поверхность :

Золото погружения

Особенности 1 :

Файлу Gerber/PCB

Особенности 2 :

E-тест 100%

Особенности 3 :

3 лет гарантируют

Описание

Мембрана кнопочной панели Одно-встала на сторону гибкая доска PCB Polyimide PCBs FPC

Это тип гибкой напечатанной цепи для применения мембраны кнопочной панели. Это однослойное FPC на 0.1mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Stiffner Polyimide приложено на вводя голове.

Гибкие цепи также использованы обширно в других применениях и индустриях включая:

Сообщения
Бытовая электроника
Автомобильный
Медицинский
Промышленный
Воздушно-космическое пространство
Военный
Транспорт

Как к цитате PCB

Начало требований и спецификаций

(1) данные по Gerber для всех слоев художественного произведения

(2) список апертуры (если данные по художественного произведения формат RS-274-X, то пожалуйста проигнорируйте это.)

(3) файл сверла (включая размеры отверстия)

(4) чертеж панели плана

(5) особенные примечания или «прочитали меня» файлы вследствие:

1 материал и толщина доски

2 закончил медную толщину

3 цвет/типа припо-маски

Цвет 4 silkscreen

5 поверхностных финишей (Pb HAL свободный, золото etc. погружения)

Положение 6 вверх для разнослоистой напечатанной доски

7 контролируемый импеданс

8 другие особенные требования или инструкций

Параметр и технические спецификации

Максимальн Размер гибкого PCB	600*400mm
Максимальн Нумеровать слоев	8
Тип доски	Гибкий PCB
Толщина доски	0.15mm
Материал доски	ЛЮБИМЕЦ 25µm
Поставщик доски материальный	Shengyi
Значение Tg материала доски	60℃

Толщина Cu PTH	µm ≥20
Внутренние thicknes Cu Iayer	N/A
Поверхностная толщина Cu	µm 35

Цвет Coverlay	Желтый покройте/белое дно
Номер Coverlay	2
Толщина Coverlay	µm 25
Материал укрепления	Polyimide
Толщина укрепления	0.2mm

Тип чернил Silkscreen	IJR-4000 MW300
Поставщик Silkscreen	TAIYO
Цвет Silkscreen	Черный
Номер Silkscreen	1

Слезать тест Coverlay	Отсутствие peelable
Прилипание сказания	3M 90℃ отсутствие шелушения после теста MIN. 3 раза

Поверхностный финиш	Золото погружения
Толщина никеля/золота	Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало	Да
Famability	94-V0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция	Тест пропуска 100% электрический
Workmanship	Соответствие с классом 2 IPC-A-600H & IPC-6013C

Гибкие применения PCB/FPCB

FPCBs использовано широко в ежедневных технологии и электронике в дополнение к лидирующим, сложным завершенным компонентам. 2 из самых видных примеров гибкого использования цепи в современных портативных электронике, приборах, жестких дисках и настольных принтерах.

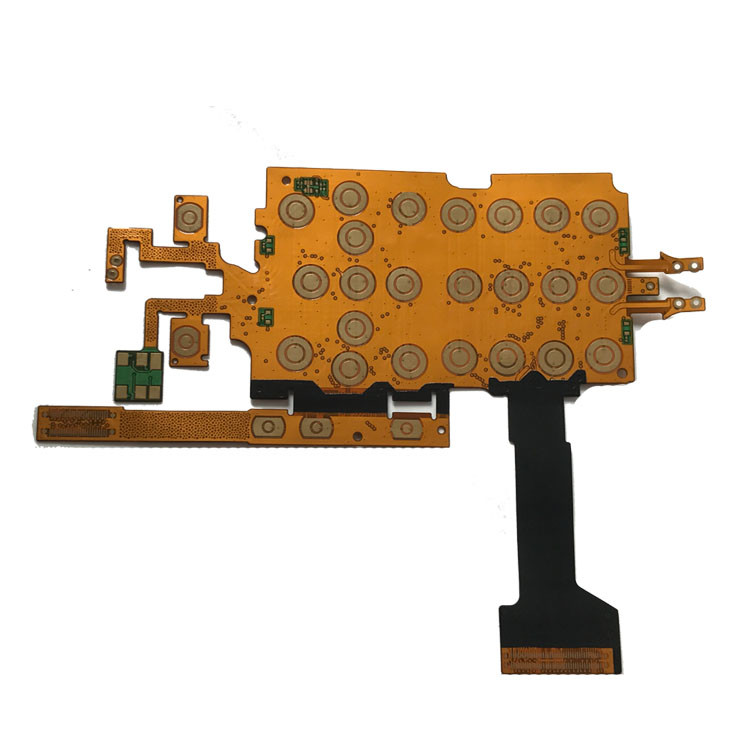

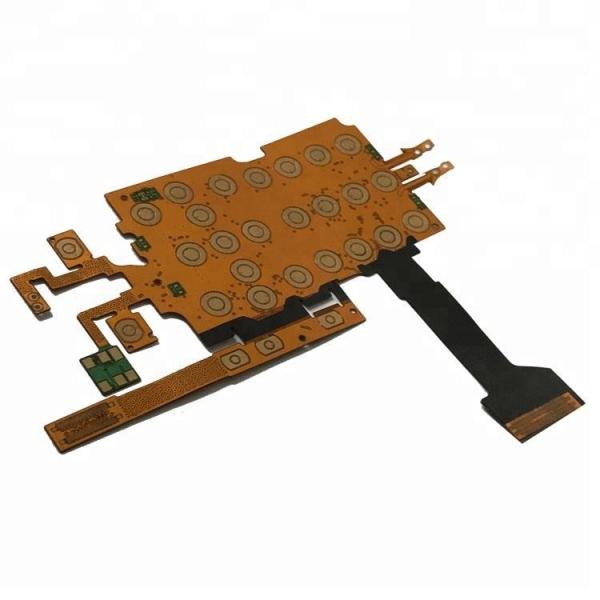

Фото FPCB
