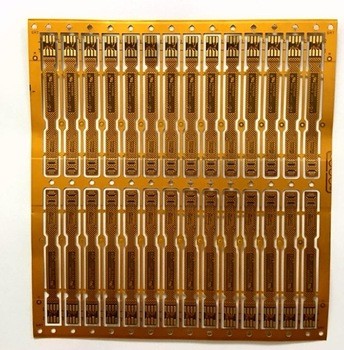

Деталь

Массовое производство

Небольшое серийное производство

Количество слоев

ДО 18L

ДО L

Слоистый тип

FR-4, галоид свободный, высокий TG (Shengyi, KB), Cem-3, PTFE, алюминиевый основывать, PTEE, Rogers или больше.

FR-4, галоид свободный, высокий TG (Shengyi, KB), Cem-3, PTFE, алюминиевый основывать, PTEE, Rogers или больше.

Максимальный размер доски

610mm*1100mm

610mm*1100mm

Толщина доски

0.1mm-7.00mm

<0.1mm и >7.00mm

Минимальная линия ширина/космос

3.5mil (0.0875mm)

3mil (0.075mm)

Минимальная линия зазор

+/--15%

+/--10%

Наружная толщина меди слоя

35um-175um

35um-210um

Внутренняя толщина меди слоя

12um-175um

12um-210um

Размер сверля отверстия (механический)

0.15mm-6.5mm

0.15mm-6.5mm

Законченный размер отверстия (механический)

0.15mm-6.0mm

0.15mm-6.0mm

Коэффициент размера отверстия толщины доски

14:1

16:1

Допуск толщины доски (t=0.8mm)

±8%

±5%

Допуск толщины доски (t<0.8mm)

±10%

±8%

Измерительная линия ширина MIN.

4mil (12, 18, 35um), 6mil (70um)

4mil (12, 18, 35um), 6mil (70um)

Минимальное дистанционирование решетки

6mil (12, 18, 35um), 8mil (70um)

6mil (12, 18, 35um), 8mil (70um)

Допуск размера отверстия (механический)

0.05-0.075mm

0.05mm

Допуск положения отверстия (механический)

0.005mm

0.005mm

Цвет маски припоя

Зеленый, голубой, черный, белый, желтый, красный, серый etc.

Зеленый, голубой, черный, белый, желтый, красный, серый etc.

Допуск управлением импеданса

+/--10%

+/--8%

Минимальное расстояние между сверлить к проводнику (не-слепое похороненное отверстие)

8mil (8L), 9mil (10L), 10mil (14L), 12mil (26L)

6mil (8L), 7mil (10L), 8mil (14L), 12mil (26L)

Минимальные ширина характера и высота (низкопробная медь 35um)

Линия ширина: 5mil
Высота: 27mil

Линия ширина: 5mil; высота: 27mil

Максимальное напряжение тока теста

500V

500V

Максимальное течение теста

200mA

200mA

Поверхностное покрытие

Внезапное золото

0.025-0.075um

0.025-0.5um

Золото погружения

0.05-0.1um

0.1-0.2um

Sn/Pb HASL

1-70um

1-70um

Неэтилированное HASL

1-70um

1-70um

Серебр погружения

0.08-0.3um

0.08-0.3um

OSP

0.2-0.4um

0.2-0.4um

Палец золота

0.375um

>=1.75um

Трудная плакировка золота

0.375um

>=1.75um

Грех погружения

0.8um

Допуск толщины остатков V-отрезка

±0.1mm

±0.1mm

Профиль плана

Скосите

Тип угла скашивает

30,45,60

Штепсельная вилка через отверстие

Max.size можно заткнуть

0.6mm

Самый большой размер отверстия NPTH

6.5mm

>6.5mm

Самый большой размер отверстия PTH

6.5mm

>6.5mm

Кольцо прокладки припоя MIN.

0.05mm

0.05mm

Ширина моста припоя MIN.

0.1mm

0.1mm

Сверля диаметр

0.15mm-0.6mm

0.15mm-0.6mm

Минимальный диаметр пусковой площадки с отверстием

14mil (0.15mm сверля)

12mil (лазер 0.1mm)

Минимальный диаметр пусковой площадки BGA

10mil

8mil

Химическая толщина золота ENIG

0.025-0.1um (1-4U)

0.025-0.1um

Химическая толщина никеля ENIG

3-5um (120-200U)

3-5um

Тест сопротивления MIN.

Ω

5
