Цена гибкого плоского поставщика изготовления на заказ FPC кабеля FPCB самая лучшая
Обслуживание Shinelink
EMS-электронное изготовляя обслуживание
Поставка и план PCB
Собрание PCB на SMT, BGA и ПОГРУЖЕНИИ
Рентабельный поиск компонентов
Быстрые прототип и массовое производство поворота
Собрание строения коробки
Поддержанное инженерство
Тесты (толщина рентгеновского снимка, затира 3D, ICT, AOI и функциональных тестов)
| Материалы | Стандарт | Предварительный |
| FR4 (130 ‐ 180 Tg DSC) | Y | Y |
| Галоид свободный | Y | Y |
| Эпоксидная смола BT | Y | Y |
| Getek | Y | Y |
| Isola 370HR 406 408 IS410 420 IS620 | Y | Y |
| Nelco 4000 | Y | Y |
| Rogers 4000 | Y | Y |
| PTFE | Y | Y |
| Du Pont Pyralux | N | Y |
| Алюминиевое ядр | Y | Y |
| Поверхностные финиши | ||
| ENIG | Y | Y |
| Внезапное золото | Y | Y |
| Электролитический никель/трудное золото | Y | Y |
| HASL | Y | Y |
| Неэтилированное HASL | Y | Y |
| Погружение Ag | Y | Y |
| Стандартные функции | Стандарт | Предварительный |
| Максимальный отсчет слоя | 20 | 36 |
| Максимальный размер панели | 21 ″ ″ x24 | 24 ″ ″ x30 |
| Наружные трассировка слоя/дистанционирование (1/3 oz) | 0,0035 ″/0,0035 ″ [90μm/90μm] | 0,0025 ″/0,003 ″ [64μm/76μm] |
| Внутренняя трассировка слоя/размечать (h oz) | 0,003 ″/0,003 ″ [76μm/76μm] | 0,002 ″/0,0025 ″ [50μm/64μm] |
| Максимальная толщина PCB | 0,125 ″ [3.2mm] | 0,177 ″ [4.5mm] |
| Минимальная толщина PCB | 0,008 ″ [0.20mm] | 0,004 ″ [0.10mm] |
| Минимальный mechancial размер сверла | 0,008 ″ [0.20mm] | 0,004 ″ [0.10mm] |
| Максимальный рацион аспекта PCB | 10:01 | 12:01 |
| Максимальный медный вес | 5 oz [178μm] | 6 oz [214μm] |
| Минимальный медный вес | 1/3 oz [12μm] | 1/4 oz [9μm] |
| Минимальная толщина ядра | 0,002 ″ [50μm] | 0,0015 ″ [38μm] |
| Минимальная диэлектрическая толщина | 0,0025 ″ [64μm] | 0,0015 ″ [38μm] |
| Минимальный размер пусковой площадки над сверлом | 0,018 ″ [0.46mm] | 0,016 ″ [0.4mm] |
| Регистрация маски припоя | + ″ ‐ 0,002 [50μm] | + ″ ‐ 0,0015 [38μm] |
| Запруда маски припоя Mimimum | 0,003 ″ [76μm] | 0,0025 ″ [64μm] |
| Медная особенность к краю PCB | 0,015 ″ [0.38mm] | 0,010 ″ [0.25mm] |
| Допуск на общих размерах | + ″ ‐ 0,004 [100μm] | + ″ ‐ 0,002 [50μm] |
| HDI отличает | ||
| Олово погружения | Y | Y |

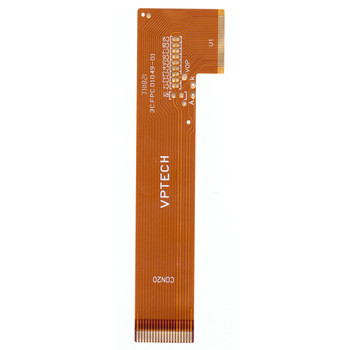

Изображение FPCB
