Ноутбук PC MX6875 E-Fuse IC Limit Current Switch Сверхнапряжение зажим контролируется
Ноутбук PC MX6875 E-Fuse IC Limit Current Switch Сверхнапряжение зажим контролируется
Ноутбук PC MX6875 E-Fuse IC Limit Current Switch Сверхнапряжение зажим контролируется
Ноутбук PC MX6875 E-Fuse IC Limit Current Switch Сверхнапряжение зажим контролируется
Спецификации
Номер модели :
MX6875
Место происхождения :
Китай
Минимальное количество заказов :
3000
Условия оплаты :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Время доставки :
2-4weeks
Держите настоящий :
До 5A
Предохранение от перенапряжения :
Да, да.
Тип предохранителя :
Снова устанавливается
Тип упаковки :
Поверхностный монтаж
Тип :
Электронный взрыватель
Применение :
Защита от перенапряжения
Описание

E-Fuse MX6875 Электронный переключатель ограничения тока предохранителя с регулировкой сцепления перенапряжения для ноутбука

Ноутбук PC MX6875 E-Fuse IC Limit Current Switch Сверхнапряжение зажим контролируется

Семейство электронных предохранителей MX6875 представляет собой высокоинтегрированные решения для защиты цепей и управления энергопотреблением в небольших комплектациях.Устройство использует очень мало внешних компонентов и предлагает несколько режимов защитыОни эффективны против перегрузок, коротких сбоев, перенапряжений и чрезмерных впадающих токов.MX6875 - это программируемый переключатель ограничения тока с выбором диапазона входного напряжения и зажимом выходного напряженияЧрезвычайно низкий RDS ((ON) интегрированной защиты N-канала FET помогает уменьшить потерю мощности во время нормальной работы.

Приложения со специальными требованиями к напряжению могут использовать один конденсатор для программирования dVdT для обеспечения правильной скорости выхода.Независимое управление включением позволяет управлять сложной системой последовательности.



СТРАНИЦЫ



* Диапазон рабочего входного напряжения VIN: 3.3V ~ 14.4V * Интегрированный 28mΩ-on MOS Field Effect Transistor * 5.9V или 13.6V Фиксированная застежка перенапряжения

* До 5A регулируемый ток ILMT

* Программируемая скорость отключения, блокировка низкого напряжения (UVLO) и блокировка перенапряжения * Встроенное тепловое отключение

* 10 пин DFN3*3



Применение



* Ноутбук

* I-pad Mini

* Сервер

* Сервисный ПК



Информация о заказах



Номер части Описание
MX6875D33 DFN3*3-10L
MPQ 3000 штук



Абсолютные максимальные рейтинги



Параметр Стоимость
ИНО автомобиля -0,3 до 24 В
Выход, ВКП. -0,3 до VIN +0.3
ИОУТ 5А
ILMT,EN,dVdT -0,3V до 7V
Температура соединения 150°С
Температура хранения, Tstg -55 до 150°C
Температура предварительного запоя (сварка, 10 сек) 260°С
Ощутимость ESD HBM ±2000В



Рекомендуемые условия эксплуатацииИзоляция



Символ Диапазон
VIN, VCP 3.3V до 14.4V
dVdT, EN от 0 до 6 В
ИЛМТ от 0 до 3 В
ИОУТ От 0А до 4А
Температура окружающей среды -40 ~ 85°C
Рабочая температура -40~125°C

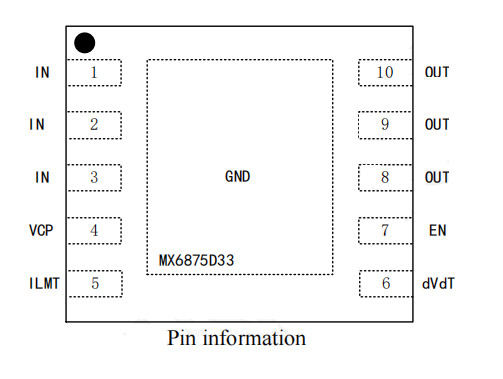

Окончательные задания



Ноутбук PC MX6875 E-Fuse IC Limit Current Switch Сверхнапряжение зажим контролируется

Имя PIN Описание
1 ,2 ,3 ИНО автомобиля Входное напряжение питания



4



ВКП

Выходное выбор напряжения сцепления на основе входного напряжения.

При подключении резистора к IN, или притягиваете VCPpinto низкий путем подключения резистора к земле, или плавающий VCPpinto выбрать различные выходной зажимания пороговых значений.Конденсатор 1uF.
5 ИЛМТ Резистор из этого Пинто ГНД установит предел перегрузки и короткого замыкания.
6 dVdT Привяжите конденсатор от этого pinto GND для управления скоростью выхода при включении устройства.
7 EN Это шприц ENABLE. Когда его тянуть вниз, он отключает внутренний проход MOSFET. Когда его тянуть высоко, он включает устройство.
8 ,9 ,10 Снаружи Выход устройства
ГНД Земля



Электрические устройстваристики



Символ Параметр Условия испытания Минуты Тип. Макс Единица
PIN-код автомобиля



VUVLO

 Уровень UVLO повышается VCP=высокий 3.2 3.4 3.6 V
VCP=низкий или плавающий 3.1 3.2 3.4 V
Порог UVLO, снижение порога UVLO, снижение VCP=высокий 7.8 8.0 8.2 V
VCP=низкий или плавающий 7.6 7.7 7.8 V



VOVC



Сцепление для перенапряжения

 VCP=высокий, VIN = 8V, IOUT = 10mA 5.4 5.9 6.4 V
VCP = низкий или плавающий, VIN=15V, IOUT = 10mA 12.8 13.6 14.4 V
IIN Ток подачи Включено: EN = 2V   0.9   mA
IQ EN = 0V   12   uA
EN
VENR EN Пороговое напряжение, растущее   1.20 1.40 1.60 V
VENF EN Пороговое напряжение, падающее   1.15 1.35 1.50 V
IEN EN Входной ток утечки 0V ≤ VEN ≤ 5V -100 0.45 100 nA
dVdT
IDVdT dVdT ток зарядки   100 200 300 nA
RdVdT_disch Сопротивление разряда dVdT   50 85 120 Ω
VdVdTmax dVdT максимальное напряжение конденсатора     5   V
- Да, да. dVdT к прибыли OUT VOUT: VdVdT   4.85   V/V
tdVdT Время выхода на рампу Внешняя напряженность от 0 до 12 В, CdVdT = 0   1   мс
Внешняя напряженность от 0 до 12 В, CdVdT = 1nF   10   мс
ИЛМТ
IILMT Ток утечки ILMT   0.2 0.7 2.2 μA
ВОПЕНИЛМТ ILMT открытое напряжение VILMT поднимается, RILMT = открыто 2.5   3.5 V



IOL



Предельный ток перегрузки

 RILMT = 3,9kΩ 4.8 5.2 5.6 А.
RILMT = 10kΩ 2.5 2.8 3.1 А.
RILMT = 39kΩ 0.8 1.0 1.2 А.
RILMT = 68kΩ 0.4 0.6 0.8 А.
IOL R Короткий Предельный ток перегрузки RILMT = 0Ω, ограничение тока короткого сопротивления   1.6   А.
IOL-R-Open Предельный ток перегрузки RILMT = ОПЕННЫЙ, открытый предел тока резистора   1.4   А.
МКП Корректировка защиты тока     20   А.
Соотношение Уровень сравнителя Fast-Trip: предел тока перегрузки ИФАСТРИП: МОЛ   160   %
Сразу же. Задержка сравнителя Fast-Trip IOUT > IFASTRIP на IOUT= 0 (выключается)   1   мы
Снаружи
RDS (включен) FET на сопротивлении   20 28 48 mΩ
ИОУТ-ОФ-ЛКГ Внешний ток утечки в состоянии отключения VEN = 0V, VOUT 0 4 6 μA
ROUT_DISCH     55 70 110 Ω
ТСД
TSHDN Порог TSD, повышающийся     135   °C
TSHDNhyst ТСД гистереза     - 10   °C
