E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения
E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения
E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения
E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения
E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения
E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения
Спецификации
Номер модели :
MX5069
Место происхождения :
Китай
Минимальное количество заказов :
3000
Условия оплаты :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Время доставки :
2-4weeks
Обратное предохранение от полярности :
Да, да.
Производитель :
Многочисленные производители
Защита от перенапряжения :
Да, да.
Диапазон рабочей температуры :
-40°C к +125°C
Предохранение от перенапряжения :
Да, да.
Тип упаковки :
Поверхностный монтаж
Защита от короткого тока :
Да, да.
Описание

E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения для устройств с адаптером

 E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения



Семейство электронных предохранителей MX25947 представляет собой высокоинтегрированные решения для защиты цепей и управления энергопотреблением в небольших комплектациях.Устройство использует очень мало внешних компонентов и предлагает несколько режимов защитыОни эффективны против перегрузок, коротких схем, перенапряжений, чрезмерных впадающих токов и обратных токов.Внутренняя схема отключит внутренний FET для защиты от перенапряженияПриложения со специальными требованиями к напряжению могут использовать один конденсатор для программирования dVdT, чтобы обеспечить правильную скорость выхода.



СТРАНИЦЫ





* Диапазон рабочего входного напряжения VIN: 4,5V ~ 24V

* Интегрированный 28mΩ-on MOS-транзистор с эффектом поля * 1.34V ссылка для защиты от перенапряжения

* от 1А до 5А регулируемый ток ILIMIT

* Программируемая скорость отключения, блокировка низкого напряжения (UVLO)

* Встроенное тепловое отключение

* 10 штифтов DFN3*3 и ESOP8L



Применение



• Устройства с адаптером

• Жёсткие диски (HDD) и твердотельные (SSD)

• Компьютерная коробка

• Мощность сервера/помощника (AUX)

• Управление вентилятором

• Карты PCI/PCIe



Информация о заказах



Номер части Описание
MX25947D33 DFN3*3-10L
MX25947ES ESOP-8L
MPQ 3000 штук



Рассеивание упаковки- Что?



Пакет RθJA (°C/W)
DFN3*3-10L 50
ESOP-8L 60



Абсолютные максимальные рейтинги





Параметр Стоимость
ИНО автомобиля -0,3 до 30 В
VIN (10 ms Временный) 33В ((макс.)
Снаружи -0,3 до VIN +0.3
ИОУТ 5А
ILIM, EN/UVLO, DVDT -0,3V до 7V
BFET -0,3V до 40V
Температура соединения 150°С
Температура хранения, Tstg -55 до 150°C
Температура предварительного запоя (сварка, 10 сек) 260°С
Ощутимость ESD HBM ±2000В



Нагрузки, превышающие указанные в абсолютных максимальных значениях, могут привести к постоянному повреждению устройства.Функциональная работа устройства при любых условиях, выходящих за рамки указанных в разделе "Рекомендуемые условия эксплуатации", не подразумевается..



Рекомендуемые условия эксплуатацииИзоляция





Символ Диапазон
ИНО автомобиля 4от 5 до 24 В
dVdT,EN/UVLO,OVP от 0 до 6 В
ILIM от 0 до 3 В
ИОУТ От 0А до 4А
Температура окружающей среды -40 ~ 85°C
Рабочая температура -40~125°C

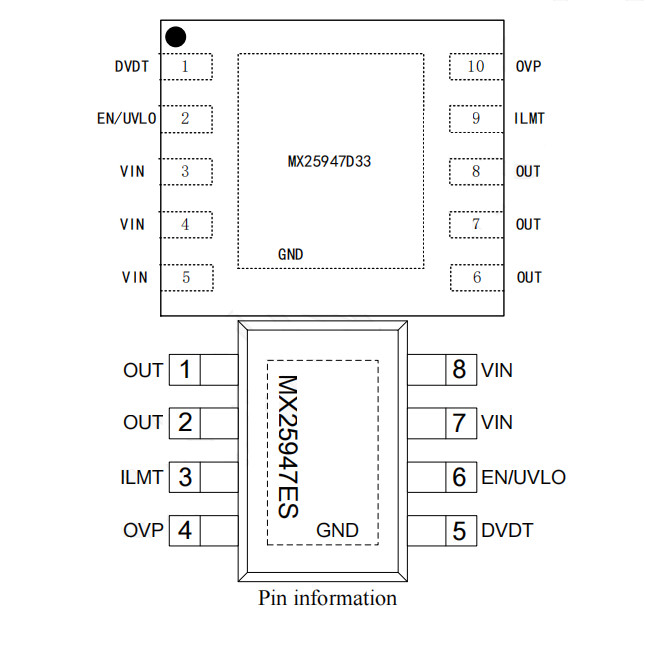

Терминал Назначение

E-Fuse MX25947 24V электронный предохранитель с регулируемой защитой от перенапряжения

ПИН-код No. Имя PIN Описание
DFN3*3 ESOP8
1 5 dVdT Привяжите конденсатор от этого pinto GND для управления скоростью выхода при включении устройства.



2



6



EN/UVLO

Когда его используют как ENABLE и тянут вниз, он отключает внутренний проход MOSFET.

Как UVLOpin, он может быть использован для программирования различных точек UVLOtrip через внешний разделитель резистора.
3 ~ 5 7 ,8 ИНО автомобиля Входное напряжение питания
6 ~ 8 1 ,2 Снаружи Выход устройства
9 3 ILIM Резистор из этого Пинто ГНД установит предел перегрузки и короткого замыкания.
10 4 ОВП Внешняя защита от перенапряжения через разделитель резистора.
Тепловая подушка ГНД Земля



Электрический характерИстики



(VIN=12V, VEN/UVLO=2V, RILIM = 100kΩ, CdVdT = OPEN. TA=25°C, если не указано иное)

Символ Параметр Условия испытания Минуты Тип. Макс Единица
PIN-код автомобиля
VUVO Уровень UVLO повышается   4.0 4.2 4.5 V
Порог UVLO, снижение   3.8 4.0 4.3 V
IQON Ток подачи Включено: EN/UVLO = 2V 0.5 0.6 0.7 mA
IQOFF EN/UVLO = 0V 0.10 0.18 0.25
EN/UVLO
VENR EN Пороговое напряжение, растущее   1.30 1.34 1.38 V
VENF EN Пороговое напряжение, падающее   1.25 1.30 1.35 V
IEN EN Входной ток утечки 0V ≤ VEN ≤ 5V -100 0 100 nA
dVdT
IDVdT dVdT Ток зарядки     0.2   μA
RdVdT_disch dVdT Сопротивление разряда   60 80 100 Ω
VdVdTmax dVdT максимальное напряжение конденсатора     5.5   V
- Да, да. dVdT к прибыли OUT     4.85   V/V
ILIM
IILIM ИЛИМ Прямой ток     0.5   μA



IOL



Предельный ток перегрузки

 RILIM = 4,3kΩ, VVIN-OUT = 1В 4.6 5 5.6 А.
RILIM = 10kΩ, VVIN-OUT = 1В 2.5 3.0 3.5 А.
RILIM = 51kΩ, VVIN-OUT = 1V 1.0 1.5 2.0 А.
RILIM = 100kΩ, VVIN-OUT = 1В 0.8 1.0 1.5 А.
IOLRКороткий Предельный ток перегрузки RILIM = 0Ω, ограничение тока короткого сопротивления   1.8   А.
Символ Параметр Условия испытания Минуты Тип. Макс Единица
IOL-R-Open Предельный ток перегрузки RILIM = ОПЕННЫЙ, открытый предел тока резистора   1.6   А.



ИСКЛ



Предел тока короткого замыкания

 RILIM = 5kΩ, VVIN-OUT = 12В 4.0 4.25 4.5



А.
RILIM = 10kΩ, VVIN-OUT = 12В 2.76 2.88 3.0
RILIM = 51kΩ, VVIN-OUT = 12В 1.06 1.14 1.22
RILIM = 100kΩ, VVIN-OUT = 12В 0.86 0.94 1.0
Соотношение Уровень сравнителя Fast-Trip w.r.t. превышение нагрузки ИФАСТРИП: МОЛ   160   %
ВопенИЛИМ ILIM Открыть барьер обнаружения резистора VILIM - подъем, RILIM - открытое   3.2   V
RDS (включен) FET на сопротивлении   21 28 37 mΩ
ИОУТ-ОФ-ЛКГ OUT Биасный ток в состоянии отключения VEN/UVLO = 0V, VOUT = 0V (источник)   3   μA
ОТВЕТ-ОТВЕТ-СИНК VEN/UVLO = 0V, VOUT = 300mV (погружение)   10   μA
ОВП
VREF_OVP Внешний порог ОВП Увеличение ОВП 1.30 1.34 1.38 V
VOVPF Гистереза ОВП   1.25 1.30 1.35 V
ТСД
TSHDN Порог TSD, повышающийся     131   °C
TSHDNhyst ТСД гистереза     -15   °C
Требования по срокам
В тоннах Задержка включения EN/UVLO → H до IIN = 100mA, 1A сопротивляющая нагрузка при OUT   900   μs
Очень хорошо. Выключить задержку     20   μs
dVdT
tdVdT



Время выхода на рампу

 EN/UVLO → H до OUT = 11,7V, CdVdT = 0   1   мс
EN/UVLO → H до OUT = 11,7V, CdVdT = 1nF   10   мс
ILIM
Сразу же. Задержка сравнителя Fast-Trip IOUT > IFASTRIP на IOUT= 0 (выключается)   350   n
