Драйвер High-Side N_FET E-Fuse MX5069 эффективно управляет распределением мощности для промышленных систем 24 В и 48 В

Драйвер N_FET верхнего плеча MX5069 работает с внешним МОП-транзистором и действует как идеальный диодный выпрямитель при последовательном подключении к источнику питания. Этот контроллер позволяет МОП-транзисторам заменять диодные выпрямители в распределительных сетях, уменьшая потери мощности и падение напряжения. Контроллер MX5069 обеспечивает управление затвором зарядовой накачки для внешнего N-канального МОП-транзистора и быстродействующий компаратор для отключения полевого транзистора при обратном протекании тока. Ограничение тока во внешнем последовательном проходе N-канального МОП-транзистора программируется. Уровни блокировки входного пониженного напряжения и повышенного напряжения программируются с помощью резистивных делителей. MX5069 автоматически перезапускается с фиксированным рабочим циклом. MX5069 доступен в 10-контактном корпусе DFN3*3 и MSOP10L.
Функции
* Широкий рабочий диапазон: от 5 В до 85 В.
* Регулируемый предел тока
* Функция автоматического выключателя для серьезных событий перегрузки по току
* Внутренний зарядовый насос верхнего плеча и драйвер затвора для внешнего N-канального МОП-транзистора.
* Быстрая реакция 50 нс на изменение тока
* Регулируемая блокировка пониженного напряжения (UVLO).
* Регулируемая блокировка перенапряжения (OVP)
* Активный выход с низким открытым стоком POWER GOOD
* Доступно с автоматическим перезапуском
* 10-контактный корпус DFN3*3-10L и MSOP10
Приложения
* Серверные объединительные системы
* Системы распределения электроэнергии базовой станции
* Твердотельный автоматический выключатель
* Промышленные системы 24 В и 48 В.
Информация для заказа
| Номер детали | Описание |
| MX5069D | ДФН3*3-10л |
| MX5069MS | MSOP10L |
| MPQ | 3000 шт. |
Рассеяние пакета ратинг
| Упаковка | RθJA (℃/Вт) |
| ДФН3*3-10л | 50 |
| MSOP10 | 156 |
Абсолютный максимальный рейтинг
| Параметр | Ценить |
| VIN к GND | от -0,3 до 90 В |
| SENSE, ВЫХОД на GND | от -0,3 до 90 В |
| ВОРОТА к GND | от -0,3 до 100 В |
| ВЫХОД к GND (переходный процесс 1 мс) | от -0,3 до 95 В |
| UVLO к GND | от -0,3 до 90 В |
| OVP, PGD к GND | от -0,3 до 7 В |
| VIN для SENSE | от -0,3 до 0,3 В |
| ILIM к GND | от -0,3 В до 3,5 В |
| Максимальная температура перехода, TJMAX | 150℃ |
| Температура хранения, Tстг | от -65 до 150 ℃ |
Нагрузки, превышающие указанные в абсолютных максимальных значениях, могут привести к необратимому повреждению устройства. Контакт с
Условия абсолютного максимального номинала в течение длительных периодов времени могут повлиять на надежность. Функциональная работа устройства при любых
условия, выходящие за рамки указанных в разделе «Рекомендуемые условия эксплуатации», не подразумеваются.
Рекомендуемые условия эксплуатациииция
| Символ | Диапазон |
| Напряжение питания | от 5 до 85 В |
| Напряжение отключения ПГД | от 0 до 5 В |
| Напряжение ИЛИМ | 2,7 В макс. |
| Температура перехода | от -40 до 125 ℃ |

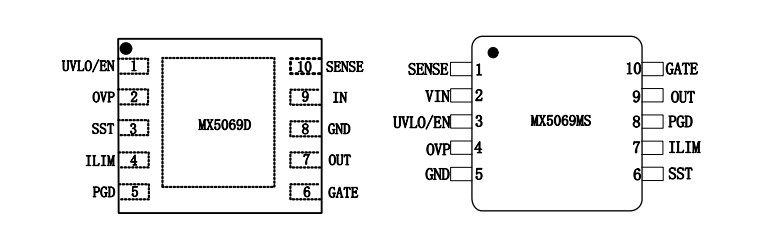

Назначение терминалов

| ПИН-НОМЕР. | ПИН-имя | Описание | |
| МСОП 10 | ДФН3*3 | ||
| 1 | 10 | СМЫСЛ | Вход датчика тока: напряжение на резисторе датчика тока (RS) измеряется от VIN до этого контакта. |
| 2 | 9 | ВИН | Положительный вход питания: рекомендуется установить небольшой керамический развязывающий конденсатор рядом с этим выводом для подавления переходных процессов, возникающих при отключении тока нагрузки. |
| 3 | 1 | УВЛО/RU |
Это управляющий контакт с двойной функцией. Когда он используется в качестве контакта ENABLE и вытягивается вниз, он отключает внутренний проходной МОП-транзистор. В качестве контакта UVLO его можно использовать для программирования различных точек срабатывания UVLO через внешний резисторный делитель. |
| 4 | 2 | ОВП | Блокировка перенапряжения: внешний резисторный делитель входного напряжения системы устанавливает порог отключения перенапряжения. Порог отключения на выводе составляет 1,23 В. |
| 5 | 8 | Земля | Цепь заземления |
| 6 | 3 | ССТ | Конденсатор от этого контакта с заземлением устанавливает скорость нарастания выходного напряжения. |
| 7 | 4 | ИЛИМ | Установленный предел тока: внешний резистор, подключенный к этому контакту, в сочетании с резистором обнаружения тока для обеспечения защиты от перегрузки по току. |
| 8 | 5 | ПГД | Индикатор Power Good: выход с открытым стоком. |
| 9 | 7 | ВНЕ | Выходная обратная связь: подключение к выходной шине (внешний источник MOSFET). |
| 10 | 6 | ВОРОТА | Выход привода затвора: Подключите к затвору внешнего полевого МОП-транзистора. Когда напряжение на этом выводе включено, обычно на 12 В выше, чем на выводе OUT. |
Электрические характеристикиристика
VIN = 12 В, UVLO = 2 В, OVP = GND, TJ = 25°C, если не указано иное.
| Символ | ПАРАМЕТР | УСЛОВИЯ ИСПЫТАНИЙ | МИН | ТИП | МАКС | ЕДИНИЦА |
| ВВОД (VIN PIN) | ||||||
| ВИН | 5 | 85 | В | |||
| ИКОН | Ток питания | Включено: EN/UVLO = 2В | 0,50 | 0,70 | 0,9 | мА |
| IQOFF | ЭН/УВЛО = 0 В | 0,50 | 0,60 | 0,70 | мА | |
| RU/УВЛО | ||||||
| УВЛОР | UVLO Пороговое напряжение | рост | 1,57 | В | ||
| УВЛОФ | UVLO Пороговое напряжение | падение | 1.40 | В | ||
| ИУВЛО | Ток утечки УВЛО | ЭН/УВЛО = 0 В | -2,6 | ЮА | ||
| тДУВЛО | Задержка УВЛО | Задержка до высокого уровня GATE | 840 | нас | ||
| Задержка до низкого уровня GATE | 3.4 | нас | ||||
| ПИНЫ ОВП | ||||||
| ОВПР | Пороговое напряжение OVP | Восходящий | 1.23 | В | ||
| ОВПФ | Пороговое напряжение OVP | Падение | 1.14 | В | ||
| тДОВП | Задержка OVP | Задержка до высокого уровня GATE | 13,8 | мкс | ||
| Задержка до низкого уровня GATE | 4.4 | |||||
| ИОВП | Ток смещения OVP | 0 | 2 | мкА | ||
| ВЫХОД ПИН-кода | ||||||
| IOUT-EN | Ток смещения OUT, включено | ВЫХОД = VIN | 10 | мкА | ||
| IOUT-DIS | Ток смещения OUT, отключено | Отключено, OUT = 0 В, SENSE = VIN | 22 | |||
| УПРАВЛЕНИЕ ВОРОТАМИ (ШТЫРЬ ВОРОТ) | ||||||
| Источник тока | Нормальная работа | 1 | 32 | 40 | мкА | |
| ИГАТЭ | Ток стока | УВЛО < 1,40 В | 0,1 | ЮА | ||
| От VIN до SENSE = 150 мВ | 2 | А | ||||
| ВГАТЭ | Выходное напряжение затвора при нормальной работе | Выходное напряжение GATE-OUT | 8 | 10 | 14 | В |
| ПЧ(РЕВ) | Порог обратного VSD VIN < VOUT | ВИН-ВОУТ | -20 | -12 | -1 | мВ |
| tSD(РЕВ) | Время выключения ворот для обратного хода | 36 | нс | |||
| ТЕКУЩИЙ ПРЕДЕЛ | ||||||
| ИЛИМ | ИЛИМ Зарядный ток | 20 | ЮА | |||
| КА | 40 | мВ/мВ | ||||
| SST (ПИН-код SST) | ||||||
| ИССТ | SST Зарядный ток | Нормальная работа | 0 | 2 | 5 | ЮА |
| РССТ | Нержавеющая сталь Разрядное сопротивление | 60 | 75 | 90 | Ом | |
| ВССТмакс | Максимальное напряжение конденсатора SST | 5.2 | В | |||
| ГЕЙНССТ | SST для усиления GATE | 33 | В/В | |||
| ПГД | ||||||
| ВПГД | Выходное низкое напряжение | ISINK = 2 мА | 140 | 180 | мВ | |
| ИПГД | Выключение тока утечки | ВПГД = 5В | 0 | мкА | ||
