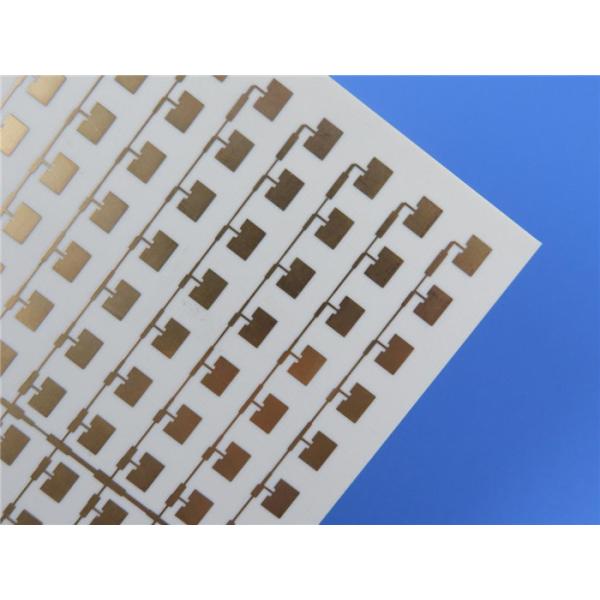

Двойник Rogers RO3203 встал на сторону высокочастотный PCB 20mil для антенн заплаты микрополосковой линии

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Высокочастотные материалы цепи RO3203 Rogers Корпорации наполненные керамическ ламинаты усиленные со сплетенной стеклотканью. Этот материал проектирован для предложения исключительного электрического представления и механической стабильности на конкурентоспособных ценах. Диэлектрическая константа высокочастотных материалов цепи RO3203 3,02. Это, вместе с коэффициентом энергопотерь 0,0016, продлевает полезный диапазон изменения частот за 40 GHz.

Ламинаты RO3203 совмещают поверхностную гладкость не-сплетенного ламината PTFE, для более точной линии допусков вытравливания, с ригидностью ламината соткать-стекла PTFE. Эти материалы можно изготовить в использование плат с печатным монтажом

стандартные методы обработки монтажной платы PTFE. Доступные варианты плакирования 0,5, 1 или 2 oz. /ft2 (17, 35, 70 микронов толстый) electrodeposited медная фольга. Эти ламинаты изготовлены под системой ISO 9002 аттестованной качественной.

Особенности:

1. Низкую диэлектрическую потерю для высокочастотного представления можно использовать в применениях превышая 20 GHz.

2. Низкий коэффициент расширения в-самолета (, который соответствуют к меди) соответствующий для пользы с дизайнами разнослоистой доски стекла эпоксидной смолы гибридными

3. Экономически оцененный для производства тома.

4. Поверхностная гладкость учитывает более точную линию допуски вытравливания

Типичные применения:

1. Автомобильные системы предотвращения столкновения

2. Автомобильные глобальные располагая спутниковые антенны

3. Инфраструктура базовой станции

4. LMDS и беспроводной broadband

5. Удаленные читатели метра

Возможность PCB (RO3203)

Технические спецификации RO3203
