Спецификации
Номер модели :
HF0103-22
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Тип соединителя :
коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители)
Частота :
DC до 3 Ghz
VSWR (максимальное) :
1.7@DC до 3 GHz
Пиковая сила (максимальная) :
500W
Вращая скорость (максимальная) :
250RPM
Срок пригодности :
> 10 миллионов для ref (зависит от условий труда)
Описание

Работайте соединение канала скорости 100RPM одиночное Rf роторное совместное Singal коаксиальное роторное



Описание высокочастотного роторного соединения HF0103-22

Кольцо выскальзывания коаксиального кабеля серии SENRING HF0103-22 1 соединение канала коаксиальное роторное, частота DC~3GHz, RJ405 соединитель, скорость 100RPM работы. HF0103-22 может совместить передавая силу или сигналы (1-12 проводов), частота DC-3GHz.



Особенности высокочастотного роторного соединения HF0103-22

1. тип соединителя: коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители)

2. использованный в непрерывных приборах вращения 360° для того чтобы перенести высокочастотные сигналы;

3. Может быть силой комбайна передавая или сигналами (1-12 проводами);

4. Сигналы поддержки DC~3GHz высокочастотные;

5. Низкие вносимая потеря и коэффициент напряжения стоячей волны;



Применение:

спутниковая Корабл-принесенная антенна, корабль, радиолокатор, стенд теста антенны микроволны….etc;



Технические данные высокочастотного роторного соединения HF0103-22

Тип соединителя коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители)
Частота DC до 3 Ghz
VSWR (максимальное) 1.7@DC до 3 GHz
Зыбкость VSWR (максимальная) 0,05
Пиковая сила (максимальная) 500W
Вращая скорость (максимальная) 250RPM
Начинающ вращающий момент (максимальный) 0.5N.cm
Аксиальная нагрузка соединителя (максимальная) ±0.1N
Изолируя материал PTFE
Температура -55 к +85℃ (температура работы)
-55 к +85℃ (температура хранения)
Стиль Я тип
Участок ВАУ (максимальная степень) 1°
Вносимая потеря 0,25 DC dB @ до 1,5 GHz
0,30 dB @10 до 3 GHz
Зыбкость вносимой потери 0,05 dB
Средняя мощность (максимальная) 200 GHz w @1.5
500 W @3GHz
срок пригодности > 10 миллионов для ref (зависит от условий труда)
Вращая вращающий момент (максимальный) 0,5 N.cm
Радиальная нагрузка соединителя (максимальная) ±0.1N
Ранг IP Acc IP 40. EN 60529
Влажность 95% (влажность работы)
85% (влажность хранения)



Механический
Срок пригодности > 10 миллионов для ref (зависит от условий труда)
Вращая скорость 250RPM
Температура -30℃~80℃
Влажность RH 0~85%
Материал контакта золото-золото
Расквартировывать материал пластиковый
Вращающий момент 0.05N.m+0.01
Электрический
Спецификации. Сила Сигнал
Ряд напряжения тока 0~240VAC/VDC 0~240VAC/VDC
Сопротивление Insolution ≥300MΩ/300VDC ≥300MΩ/300VDC
Спецификации подводящего провода. AWG#26 Серебр-покрыло тефлон
Длина подводящего провода стандарт 150mm
(смогите быть подгоняно)
Сопротивление Insolution 300VAC@50Hz, 60s
Электрический шум < 0.01Ω
Ранг IP IP51

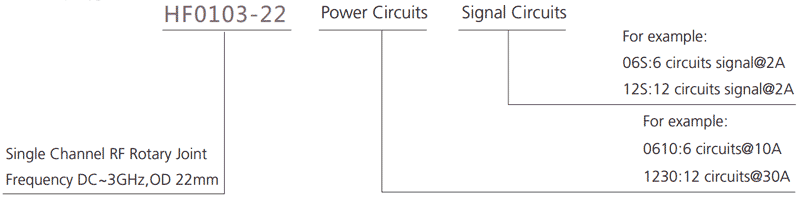

Описание номера детали

Коаксиальное 100RPM одиночное RF высокочастотное роторное совместное

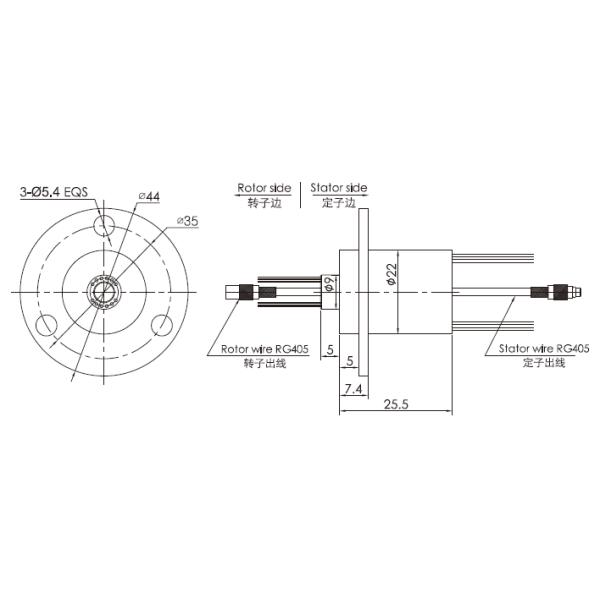

Чертеж



Коаксиальное 100RPM одиночное RF высокочастотное роторное совместное



Список типовой модели

модельный список Канал RF Частота Цепи нет (10A) Цепи нет (0~2A) Длина l (mm)
HF0103-22-06 1 канал DC~3GHz 0 06 каналов 25.5mm
HF0103-22-12 1 канал DC~3GHz 0 12 канала 25.5mm
