Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава
Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава
Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава
Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава
Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава
Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава
Спецификации
Номер модели :
HF0103-32
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Участок ВАУ (максимальная степень) :
1°
Зыбкость вносимой потери :
0,05 dB
Пиковая сила (максимальная) :
500W
Вращая скорость (максимальная) :
250RPM
Срок пригодности :
> 10 миллионов для ref (зависит от условий труда)
VSWR (максимальное) :
1.7@DC до 3 GHz
Описание

1 кольцо выскальзывания каналов высокочастотное со снабжением жилищем алюминиевого сплава и временем более длинной жизни



Описание высокочастотного роторного соединения HF0103-32

Соединение микроволны серии SENRING HF0103-32 коаксиальное роторное singal кольцо выскальзывания канала RF/microwave роторное совместное, частота DC~3GHz, соединитель RJ405, соединение микроволны серии скорости 100RPM.HF0103-32 работы коаксиальное роторное может быть силой или сигналом комбайна передавая



Особенности высокочастотного роторного соединения HF0103-32

1. канал RF: 1 канал, канал сигнала/силы: 1~24 канала;

2. Частота: DC~3GHz;

3. Низкие вносимая потеря и коэффициент напряжения стоячей волны;

4. Корабл-принесенное применение для спутниковой антенны, корабль, радиолокатор, стенд теста антенны микроволны….etc; ;

5. Использованный в непрерывных приборах вращения 360° для того чтобы перенести высокочастотные сигналы;

6. Это может быть комбайном передавая 1~24 сигнала circuits@2A, более большое течение можно подгонять;

7. Интегрированная структура, легкая установка;



Технические данные высокочастотного роторного соединения HF0103-32

Тип соединителя коаксиал RG405 (могут добавить SMA, MCX, MMCX соединители)
Частота DC до 3 Ghz
VSWR (максимальное) 1.7@DC до 3 GHz
Зыбкость VSWR (максимальная) 0,05
Пиковая сила (максимальная) 500W
Вращая скорость (максимальная) 250RPM
Начинающ вращающий момент (максимальный) 0.5N.cm
Аксиальная нагрузка соединителя (максимальная) ±0.1N
Изолируя материал PTFE
Температура -55 к +85℃ (температура работы)
-55 к +85℃ (температура хранения)
Стиль Я тип
Участок ВАУ (максимальная степень) 1°
Вносимая потеря 0,25 DC dB @ до 1,5 GHz
0,30 dB @10 до 3 GHz
Зыбкость вносимой потери 0,05 dB
Средняя мощность (максимальная) 200 GHz w @1.5
500 W @3GHz
срок пригодности > 10 миллионов для ref (зависит от условий труда)
Вращая вращающий момент (максимальный) 0,5 N.cm
Радиальная нагрузка соединителя (максимальная) ±0.1N
Ранг IP Acc IP 40. EN 60529
Влажность 95% (влажность работы)
85% (влажность хранения)



Механический
Срок пригодности > 10 миллионов для ref (зависит от условий труда)
Вращая скорость 250RPM
Температура -30℃~80℃
Влажность RH 0~85%
Материал контакта золото-золото
Расквартировывать материал пластиковый
Вращающий момент каналы 0.05N.m+0.01N.m/6
Электрический
Спецификации. Сила Сигнал
Ряд напряжения тока 0~240VAC/VDC 0~240VAC/VDC
Сопротивление Insolution ≥300MΩ/300VDC ≥300MΩ/300VDC
Спецификации подводящего провода. AWG#26 Серебр-покрыло тефлон
Длина подводящего провода стандарт 150mm
(смогите быть подгоняно)
Сопротивление Insolution 300VAC@50Hz, 60s
Электрический шум < 0.01Ω
Ранг IP IP51

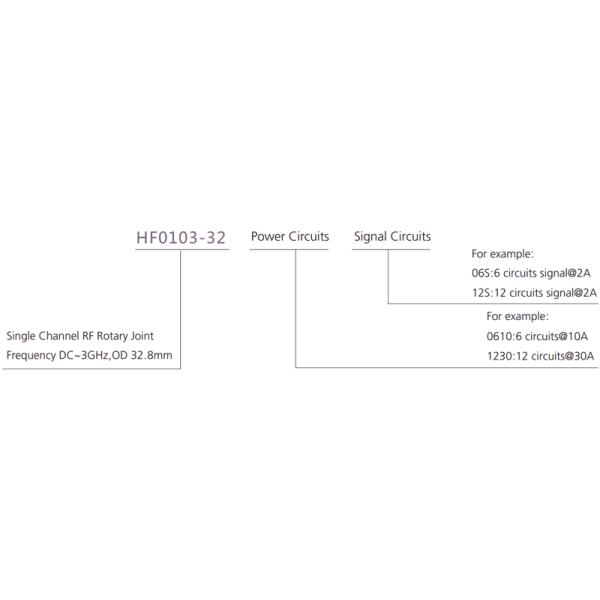

Описание номера детали

Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава

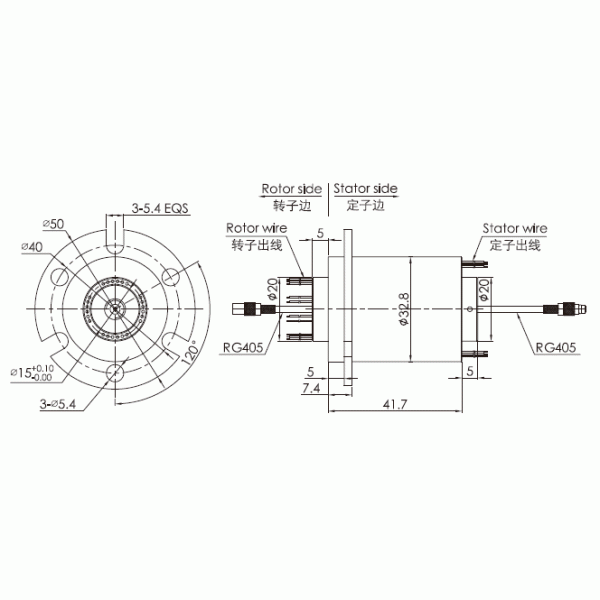

Чертеж



Электрические вращающееся контактное устройство роторных соединений RJ405 со снабжением жилищем алюминиевого сплава



Список типовой модели

модельный список Канал RF Частота Цепи нет (10A) Цепи нет (0~2A) Длина l (mm)
HF0103-32-18 1 канал DC~3GHz 0 18 каналов 41.7mm
HF0103-32-24 1 канал DC~3GHz 0 24 канала 41.7mm
