электрические контакты кольца выскальзывания сигнала HD-SDI 1080P HD 1 канал
электрические контакты кольца выскальзывания сигнала HD-SDI 1080P HD 1 канал
электрические контакты кольца выскальзывания сигнала HD-SDI 1080P HD 1 канал
электрические контакты кольца выскальзывания сигнала HD-SDI 1080P HD 1 канал
Спецификации
Номер модели :
O022-12
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Срок пригодности :
10millions для ref (зависит от условий труда)
Название продукта :
1 кольцо выскальзывания канала HD-SDI
Спецификация :
RG405
Интенсивность частоты :
DC-3GHz
Зыбкость вносимой потери :
+/-0.05dB
Импеданс :
50Ω
Описание

1 кольцо выскальзывания цепей 2A настоящее HD-SDI сигнала 12 канала 1080P HD



Описание кольца выскальзывания O022-12 HD-SDI

Кольцо выскальзывания seires HD SENRING O022-12 видео-, может передать 1 сигнал видеосигнала канала HD, сигнала DC~3GHz коаксиальный HD или 12 цепей 2A когда 360° roating, проектная скорость: 100RPM.SHD-12 кольцо выскальзывания серии HD, OD 22mm, длина 25,5, MMCX, коаксиловый разъем SMA опционный.



Кольца выскальзывания HD-SDI лидирующие продукты, специально конструированные для того чтобы поддержать высокий видеосигнал 1080P определения. Это кольцо выскальзывания серии может поддержать максимальные расценки 3GHZ, также может совместить с сигналом цепей 1-24 и слабым течением. Оно общается с щетками для трудной плакировки золота, которая гарантирует низкую зыбкость сопротивления и длинный срок пригодности. Этот продукт главным образом использован для передавать слабый контролируя сигнал для небольших и средних применений, как видео, контроль, датчик, сила, локальные сети, etc.



Особенности кольца выскальзывания O022-12 HD-SDI

1. поддержка DC~3GHz, может конюшня передать сигнал vedio 1080P HD;

2. Твердый, с фланцом;

3. Может передать 1 силу/сигнал цепей 2A кольца выскальзывания +12 канала HD видео- когда вращать 360°;

4. OD: 22mm, длина: 25.5mm;

5. Смогите быть совмещено для того чтобы передать сигнал HF, сигнал управления, видеосигнал и другие сигналы;

6. Превосходное электрическое представление передачи и вращения;

7. Типичное применение: Контроль состояния безопасности HD, фотокамера, камера HD и другие поля.



Технические данные кольца выскальзывания O022-12 HD-SDI

Интенсивность частоты DC-3GHz
Зыбкость вносимой потери +/-0.05dB
Спецификация RG405
VSWR ≤1.3
импеданс 50Ω
Механические данные
спецификации данные
срок пригодности 10millions для ref (зависит от условий труда)
Вращая скорость 250RPM непрерывно
работая temp. -30℃∼80℃
влажность работы RH 0∼85%
материал контакта см. таблица ранга кольца выскальзывания
расквартировывать материал алюминиевый сплав
вращающий момент 0.1N.m+ (цепи 0.03N.m/6)
Вносимая потеря 0.65dB/1GHz Макс
потеря возвращения -18 dB/1GHz Макс
Максимальная скорость 50RPM
Зыбкость VSWR +/--0,05
Стиль BNC/F (варианты)
Электрические данные
спецификации данные
ряд напряжения тока 0∼440VAC/VDC
сопротивление изоляции ≥1000MΩ/500VDC
спецификации подводящего провода. AWG26# Серебр-покрыло тефлон
длина подводящего провода стандарт 250mm (смогите быть подгоняно)
Диэлектрическая прочность 500VAC@50Hz, 60s
Электрический шум < 0.01Ω
Электрический шум < 10mΩ
Сертификат CE Да
материал RoHS уступчивое

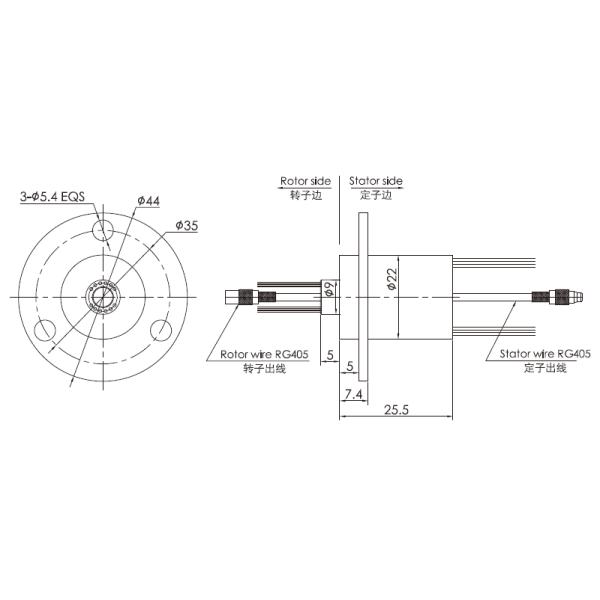

Чертеж
