Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Прочное скмм изолированного провода 0,5 ПВК - скмм 400 для шкафа распределения
Спецификации
Номер модели :
БВР (гибкий)
Место происхождения :
Китай
Количество минимального заказа :
Оборотный
Способность поставкы :
1000KM/MONTH
Упаковывая детали :
100м в крен или барабанчик
Изоляция :
ПВХ
Напряжение :
450/750V
Порт :
Шанхай
Тип :
Гибкий
Оболочка :
Не-обшитый
Тип проводника :
7 или больше сели на мель проводов, который
Описание

PVC проводника электрического провода дома чистый медный изолировал 0,5 кв mm - 400 кв mm



Конструкции

Проводник: Проводник сели на мель компактом, который медный, BVR согласно JB∕T 8734.2-2016

Изоляция: PVC (поливиниловый хлорид) расклассифицированный на ℃ 70



Приказывая совет

Расклассифицированное напряжение тока

Стандарт применения: IEC/BS/UL/GB

Количество ядров

Размер & конструкция проводника

Тип изоляции

Требование оболочки

Длина кабеля & пакуя требования

Другое требование



Описание:

Изолированные кабели поливинилового хлорида расклассифицированных напряжений тока до и включения 450/750 V-Не-обшитых кабелей для неподвижной проводки

Фиксированное кладя соединение электропитания для электротехнического оборудования.



Стандарты

Китай: JB∕T 8734.2-2016

Другие стандарты как BS, VDE и ICEA по требованию



Технические данные

Расклассифицированное напряжение тока: См. таблицу 3.

Максимальн Operating Temp.: ℃ 70.

Минимальн Окружающ Temp.: 0 ℃



Диаграмма 1 эскиз структуры продукта



Примечание: 1 - проводник; 2 - изоляция.

Примечание:

Идентификация изоляции согласно стандартам или требованию клиента



Применения

Крытый, шкаф распределения, электрическое соединение.



Таблица 2 - минимальные порекомендованные радиусы загиба на температуре кабеля (20±10)℃

Тип кабеля Радиус загиба установок минимальный
Диаметр кабеля
mm		 Диаметр кабеля
mm		 Диаметр кабеля
mm		 Диаметр кабеля
mm
Гибкий кабель (термопластиковый, например PVC) d≤8 8<d≤12 12<d≤20 d>20
Фиксированная установка 3 d 3 d 4 d 4 d
Свободное движение 5 d 5 d 6 d 6 d
На входе портативных прибора или передвижного оборудования a 5 d 5 d 6 d 6 d
Под механической нагрузкой b 9 d 9 d 9 d 10 d
Украшанный гирляндами c 10 d 10 d 11 d 12 d
Повторенный наматывая b 7 d 7 d 8 d 8 d
Отклоненный шкивами b 10 d 10 d 10 d 10 d
D = общий диаметр круглых кабелей или более небольшой размер плоских кабелей.
отсутствие механической нагрузка на кабеле
b видит 5.6.2 из IEC 62440 относительно динамических stess.
c как в кранах на козлах.



Таблица 3 - технические данные

Тип кабеля Нет стренг/Dia. проводника Толщина изоляции Приблизительно O.D. Приблизительно. Максимальн D.C Сопротивление проводника (℃ 20) Испытывая A.C напряжения тока Настоящая оценка
Вес
/ pc/mm mm (mm) kg/km Ω /km kV/5min В воздухе (a)
BVR 300/500V 1×0.5 1/7/0.30 0,6 2,2 9 36 2000 -
BVR 450/750V 1×0.75 1/7/0.37 0,7 2,6 12 24,5 2000 15
BVR 450/750V 1×1 1/7/0.43 0,7 2,8 14 18,1 2000 18
BVR 450/750V 1×1.5 1/7/0.52 0,7 3,1 21 12,1 2000 23
BVR 450/750V 1×2.5 1/19/0.41 0,8 3,7 32 7,41 2000 31
BVR 450/750V 1×4 1/19/0.52 0,8 4,2 48 4,61 2000 42
BVR 450/750V 1×6 1/19/0.64 0,8 4,8 67 3,08 2000 54
BVR 450/750V 1×10 7/7/0.52 1 6,8 117 1,83 2000 78
BVR 450/750V 1×16 7/7/0.64 1 7,9 171 1,15 2000 105
BVR 450/750V 1×25 14/7/0.57 1,2 9,8 268 0,727 2000 140
BVR 450/750V 1×35 19/7/0.57 1,2 11,1 358 0,524 2000 175
BVR 450/750V 1×50 19/7/0.67 1,4 12,9 488 0,387 2000 225
BVR 450/750V 1×70 19/10/0.67 1,4 15,2 683 0,268 2000 275
BVR 450/750V 1×95 19/14/0.67 1,6 17,6 940 0,193 2000 340
BVR 450/750V 1×120 36/9/0.68 1,6 19,5 1 179 0,153 2000 365
BVR 450/750V 1×150 36/11/0.68 1,8 21,7 1 450 0,124 2000 425
BVR 450/750V 1×185 37/13/0.69 2 24,2 1 811 0,0991 2000 490
BVR 450/750V 1×240 37/17/0.69 2,2 27,5 2 362 0,0754 2000 -



ПАКОВАТЬ И ГРУЗИТЬ

Мы способны на встречать самые строгие списки поставки согласно в заказу на покупку. Встреча крайнего срока всегда главный приоритет по мере того как любая задержка в доставке кабеля может вносить вклад в общие задержку и перерасход средств против сметы проекта.

Кабель поставлен в деревянных вьюрках, рифленых коробках и катушках. Концы кабеля загерметизированы с лентой само-прилипателя BOPP и не-водоемкими герметизируя крышками для защиты концов кабеля от влаги. Необходимая маркировка будет напечатана с погодостойким материалом на снаружи барабанчика согласно требованию к клиента.

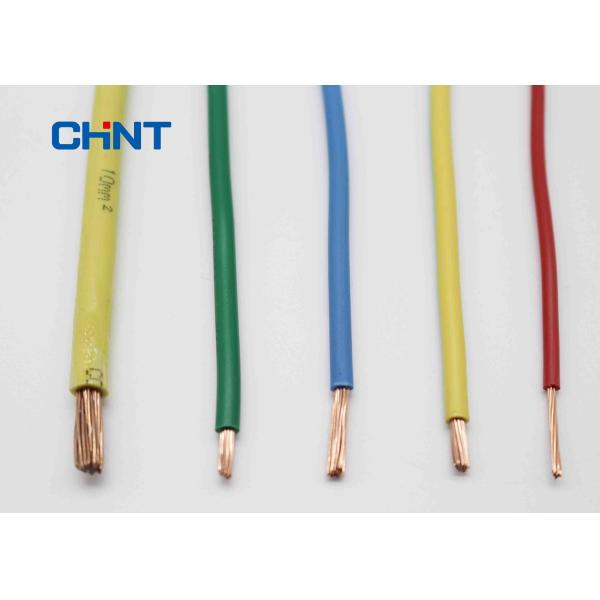

Фото продукта
