160L / Диаметр трубы выхода минимального входа PN10DN250/PN6DN400 детандера Tuobo емкости масла

1.description

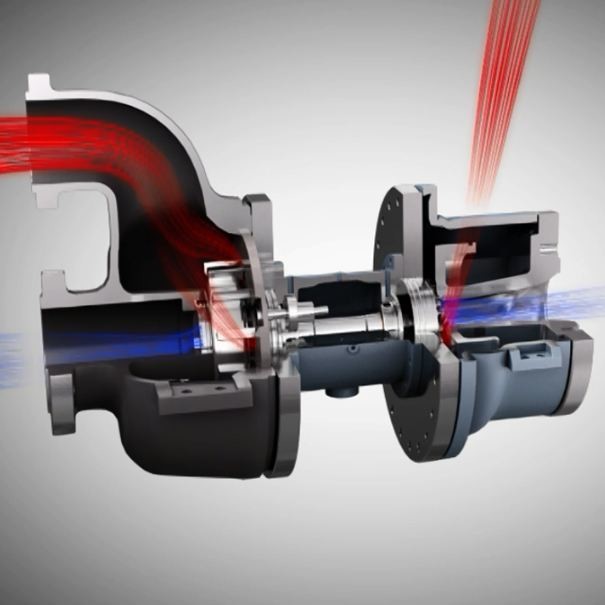

Turboexpander, также названное turbo-детандер или турбина расширения, центробежное или аксиальная турбина, через которое высоконапорный газ расширен для произведения работы которая часто использована для того чтобы управлять компрессором или генератором.

Потому что работа извлечена от расширяя высоконапорного газа, расширение приближено изоэнтропическим процессом (т.е., постоянн entropyprocess), и выхлопный газ низкого давления от турбины на очень низкой температуре,°C −150или, в зависимости отсвойстврабочего давенияигаза. Частичносжижениерасширенногогазане неупотребительно.

Turboexpanders очень широко использовано как источники рефрижерации в производственных процессах как извлечение жидкостей этана и природного газа (NGLs) от природного газа, сжижение газов (как кислород, азот, гелий, аргон и криптон) ^{[5] [6]} и другие низкотемпературные процессы.

Turboexpanders в настоящее время в ряде деятельности в размере от около 750 w до около 7,5 MW (1 лошадиная сила до около 10 000 лошадиных сил).

жидкости углерода 2.Extracting от природного газа

Сырцовый природный газ состоит главным образом метана (CH₄), самого короткогоисамого светлого hydrocarbonmolecule, так же, как различного количества более тяжелых газов углерода как этан (c₂h₆), пропан (c₃h₈), нормальный бутан (n-C ₄h₁₀), изобутан (i-C ₄h₁₀), пентаны и даже высок-молекулярное-masshydrocarbons. Сырцовый газ также содержит различное количество кисловочных газов как углекислый газ (СО2), сероводород (h₂s)и меркаптаны как methanethiol (CH₃грузяирегулируя)и ethanethiol (c₂h₅грузяирегулируя).

При обработке в законченные субпродукты (см. природный газ обрабатывает), эти более тяжелые углероды совместно названы NGL (жидкости природного газа). Извлечение NGL часто включает turboexpander ^[7] и низкотемпературную перегонную колонну (вызвал demethanizer) как показано в диаграмме. Газ входа к demethanizer сперва охлажен к около °C −51 в теплообменном аппарате (названном холодная коробка), который частично конденсирует газ входа. Возникающая газовожидкостная смесь после этого отделена в поток газа и жидкостный поток.

Жидкостный поток от газовожидкостного разделителя пропускает через клапан и проходит дросселируя расширение от абсолютного давления бара 62 к бару 21 (6,2 до MPa 2,1), который isenthalpicprocess (т.е., процесс постоянн-энтальпии) что результаты в понижать температуру потока от около °C −51 к о °C −81 по мере того как поток входит в demethanizer.

Поток газа от газовожидкостного разделителя входит в turboexpander, где он проходит изоэнтропическое расширение от абсолютного давления бара 62 к бару 21 (6,2 до MPa 2,1) который понижает температуру потока газа от около °C −51 к около °C −91 по мере того как оно входит в demethanizer для служения как рефлюкс выгонки.

Жидкость от верхнего подноса demethanizer (на около °C −90) направлена через холодную коробку, где она греется до около 0 °C по мере того как она охлаждает газ входа, и после этого возвращена в более низкий раздел demethanizer. Другой жидкостный поток от более низкого раздела demethanizer (на °C около 2) направлен через холодную коробку и возвратил в demethanizer на около 12 °C. В действительности, газ входа снабжает необходим жару «reboil» дно demethanizer, и turboexpander извлекает жару необходимо, что обеспечило рефлюкс в верхней части demethanizer.

Надземный продукт газа от demethanizer на около °C −90 обрабатываемый природный газ который соответствующего качества для распределения к потребителям конечного применения трубопроводом. Он направлен через холодную коробку, где он греется по мере того как он охлаждает газ входа. Он после этого обжат в компрессоре газа управляемом turboexpander и дальше обжимаемом в компрессоре газа втор-этапа управляемом электрическим двигателем перед входом трубопровода распределения.

Нижний продукт от demethanizer также греется в холодной коробке, по мере того как он охлаждает газ входа, прежде чем он выходит система как NGL.
