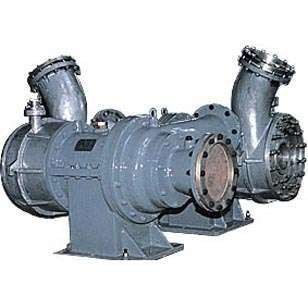

16T / Детандер 250nm3 Tuobo расхода воды h Coolong/давление h 0.25mpa

1.description

Turboexpander, также названное turbo-детандер или турбина расширения, центробежное или аксиальная турбина, через которое высоконапорный газ расширен для произведения работы которая часто использована для того чтобы управлять компрессором или генератором.

Потому что работа извлечена от расширяя высоконапорного газа, расширение приближено изоэнтропическим процессом (т.е., постоянн entropyprocess), и выхлопный газ низкого давления от турбины на очень низкой температуре,°C −150или, в зависимости отсвойстврабочего давенияигаза. Частичносжижениерасширенногогазане неупотребительно.

Turboexpanders очень широко использовано как источники рефрижерации в производственных процессах как извлечение жидкостей этана и природного газа (NGLs) от природного газа, сжижение газов (как кислород, азот, гелий, аргон и криптон) ^{[5] [6]} и другие низкотемпературные процессы.

Turboexpanders в настоящее время в ряде деятельности в размере от около 750 w до около 7,5 MW (1 лошадиная сила до около 10 000 лошадиных сил).

поколение 2.Power

Диаграмма показывает электрическую систему генерации мощности которая использует тепловой источник, охлаждая средство (воздух, воду или другой), обеспечивая циркуляцию рабочую жидкость и turboexpander. Система может приспособить большое разнообразие тепловых источников как:

• геотермическая горячая вода,
• выхлопной газ от двигателей внутреннего сгорания горя разнообразие топлива (природный газ, газ места захоронения отходов, дизельное масло, или топливо),
• разнообразие тепловые источники отработанного тепла (в форме или газа или жидкости).

Обеспечивая циркуляцию рабочая жидкость (обычно органическое соединение как R-134a) нагнетена к высокому давлению и после этого испарена в испарителе теплообменом с доступным тепловым источником. Приводя высоконапорные подачи пара к turboexpander, где оно проходит изоэнтропическое расширение и выходы как смесь пар-жидкости, которая после этого сконденсирована в жидкость теплообменом с доступным охлаждая средством. Сконденсированная жидкость нагнетена назад к испарителю для того чтобы завершить цикл.

Система в диаграмме снабжает цикл Rankine по мере того как она использована в электростанциях ископаемого горючего, где вода рабочая жидкость и тепловой источник выведен от сгорания природного газа, топливо или уголь использовал для генерации высоконапорного пара. Высоконапорный пар после этого проходит изоэнтропическое расширение в обычной паровой турбине. Выхлопной пар паровой турбины затем будет сконденсирован в жидкостную воду, которая после этого нагнетена назад к генератору пара для того чтобы завершить цикл.

Когда органическая рабочая жидкость как R-134a использована в цикле Rankine, цикл иногда назван органический цикл Rankine (ORC).
