Давление выхода входного давления 0.49mpa детандера 1.51mpa Tuobo силы вала 38.3KW

1.description

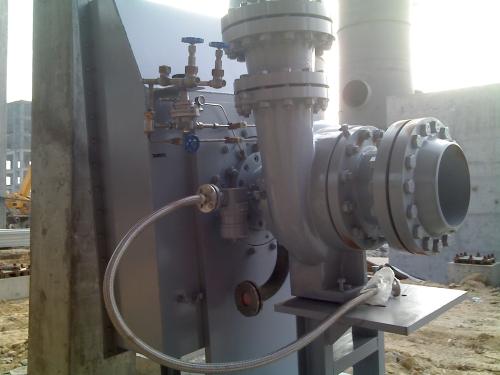

Turboexpander, также названное turbo-детандер или турбина расширения, центробежное или аксиальная турбина, через которое высоконапорный газ расширен для произведения работы которая часто использована для того чтобы управлять компрессором или генератором.

Потому что работа извлечена от расширяя высоконапорного газа, расширение приближено изоэнтропическим процессом (т.е., постоянн entropyprocess), и выхлопный газ низкого давления от турбины на очень низкой температуре,°C −150или, в зависимости отсвойстврабочего давенияигаза. Частичносжижениерасширенногогазане неупотребительно.

Turboexpanders очень широко использовано как источники рефрижерации в производственных процессах как извлечение жидкостей этана и природного газа (NGLs) от природного газа, сжижения газов (как кислород, азот, гелий, аргон и криптон) .and другие низкотемпературные процессы.

Turboexpanders в настоящее время в ряде деятельности в размере от около 750 w до около 7,5 MW (1 лошадиная сила до около 10 000 лошадиных сил).

спасение 2.Power в жидкой каталитической шутихе

Газообразный отход сгорания от регенератора катализатора жидкой каталитической шутихи на температуре °C около 715 и на давлении barg около 2,4 (датчик kPa 240). Свои газообразные компоненты главным образом окись углерода (CO), углекислый газ (СО2)и азот (n₂). Хотягазообразный отходчерез2этапа циклонов (расположенных внутри регенератор) для того чтобы извлечь entrained штрафы катализатора, он все еще содержит некоторые остаточные штрафы катализатора.

Диаграмма показывает как сила взята и использована путем направлять газообразный отход регенератора через turboexpander. После того как газообразный отход выходит из регенератора, он направлен через вторичный разделитель катализатора содержа трубки свирли конструированные для того чтобы извлечь 70-90% из остаточных штрафов катализатора. Это необходимо, что предотвращает повреждение размывания к turboexpander.

Как показано в диаграмме, расширение газообразного отхода через turboexpander обеспечивает достаточную силу управлять компрессором воздуха для горения регенератора. Электрический мотор-генератор в системе сил-спасения может уничтожить или произвести электропитание. Если расширение газообразного отхода не обеспечивает достаточную силу управлять компрессором воздуха, то электрический мотор-генератор обеспечивает необходимую дополнительную силу. Если расширение газообразного отхода обеспечивает больше силы чем необходимый управлять компрессором воздуха, то электрический мотор-генератор преобразовывает сверхнормальную силу в электричество и экспортирует его к системе рафинадного завода электрической. Паровая турбина использована для того чтобы управлять компрессором воздуха для горения регенератора во время запусков жидкой каталитической шутихи до тех пор пока нет достаточного газообразного отхода сгорания для того чтобы принять сверх эту задачу.

Расширенный газообразный отход после этого направлен через пар-производя боилер (названный боилер CO), где окись углерода в газообразном отходе горится как топливо для того чтобы обеспечить пар для пользы в рафинадном заводе.

Газообразный отход от боилера CO обработан через электростатический осадитель (ESP) для того чтобы извлечь остаточные твердые примеси в атмосфере. ESP извлекает particulates в ряде размера 2 до 20 микрометров из газообразного отхода.
