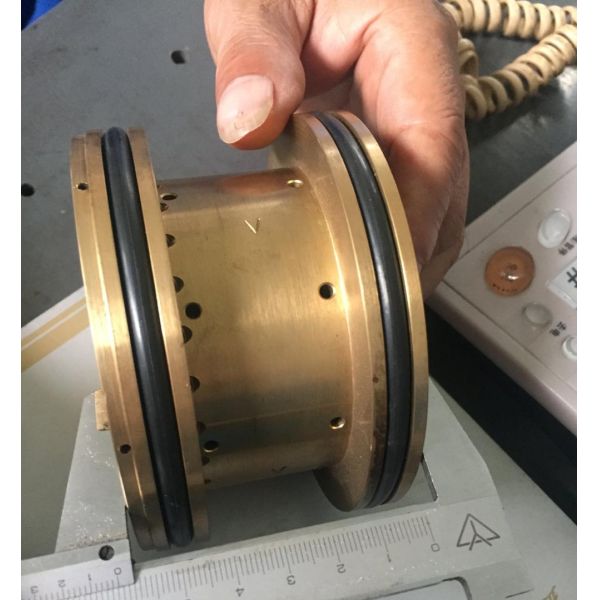

500m3 / Давление выхода ракеты -носителя Mpa детандера 1 Turbo частей кислорода h криогенное

1.description

Turboexpander, также названное turbo-детандер или турбина расширения, центробежное или аксиальная турбина, через которое высоконапорный газ расширен для произведения работы которая часто использована для того чтобы управлять компрессором или генератором.

Потому что работа извлечена от расширяя высоконапорного газа, расширение приближено изоэнтропическим процессом (т.е., постоянн entropyprocess), и выхлопный газ низкого давления от турбины на очень низкой температуре,°C −150или, в зависимости отсвойстврабочего давенияигаза. Частичносжижениерасширенногогазане неупотребительно.

Turboexpanders очень широко использовано как источники рефрижерации в производственных процессах как извлечение жидкостей этана и природного газа (NGLs) от природного газа, сжижение газов (как кислород, азот, гелий, аргон и криптон) и другие низкотемпературные процессы.

Turboexpanders в настоящее время в ряде деятельности в размере от около 750 w до около 7,5 MW (1 лошадиная сила до около 10 000 лошадиных сил).

2.refrigeration

Система рефрижерации использует компрессор, turboexpander и электрический двигатель.

В зависимости от эксплуатационных режимов, turboexpander уменьшает нагрузку на электрическом двигателе 6-15% сравненным к обычной системе рефрижерации пар-обжатия которая использует дросселируя клапан расширения а не turboexpander. По существу, это можно увидеть как форма смешивать turbo.

Система использует высоконапорный хладоагент (т.е., одно с низким normalboiling пунктом) как:

• chlorodifluoromethane (CHClF₂)известныйкакR-22, снормальнойтемпературой кипения°C−47;
• 1,1,1,2-tetrafluoroethane (c₂h₂f₄)известноекакR-134a, снормальнойтемпературой кипения−26°C.

Как показано в диаграмме, пар хладоагента обжат к более высокому давлению, приводящ в более высокой температуре также. Горячий, обжатый пар после этого сконденсирован в жидкость. Конденсатор где жара вытеснена из обеспечивая циркуляцию хладоагента и снесен прочь любое охлаждая средство использовано в конденсаторе (воздухе, воде, etc.).

Подачи хладоагента жидкостные через turboexpander, где оно испарено, и пар проходят изоэнтропическое расширение, которое результаты в низкотемпературной смеси пара и жидкости. Смесь пар-жидкости после этого направлена через испаритель, где она испарена жарой поглощенной от будучи охлажданной космоса. Испаренные подачи хладоагента к входу компрессора для того чтобы завершить цикл.
