Внешний волоконно-оптический кабель с застежкой GYDGA53
Внешний волоконно-оптический кабель с застежкой GYDGA53
Внешний волоконно-оптический кабель с застежкой GYDGA53
Внешний волоконно-оптический кабель с застежкой GYDGA53
Спецификации
Номер модели :
GYDGA53
Место происхождения :
КНР
Условия оплаты :
L/C, D/A, D/P, T/T
Продукт :
Кабель с резьбой GYDGA53
Основной материал :
Допированный кремний
Материал плакирования :
Кремний
Диаметр оболочки :
125±1 мкм
Ошибка концентричности ядра :
≤ 0,6 мкм
Некруглость облицовки :
≤1.0%
Описание

1Генерал.

1.1 Настоящая спецификация охватывает требования к поставке кабелей из оптических волоконного ленточного типа с одним застежным слотным ядром.

1.2 Однорежимные оптические волоконные кабели соответствуют требованиям настоящей спецификации и, как правило, соответствуют последней соответствующей рекомендации МСЭ-Т G.652D.



2Характеристики волокон

2.1G.652D

2.1.1 Геометрические характеристики

Положение Строительство
Основной материал Допированный кремний
Материал облицовки Кремний
Диаметр поля режима При 1310 нм 9.2±0,4μm
Диаметр облицовки 125±1 мкм
Ошибка концентричности ядра ≤ 0,6 мкм
Некруглость облицовки ≤ 1,0%
Длина волны предела (λcc) (для кабеля) ≤ 1260 нм
Длина волны отсечения (λc) (для волокон) 1100nm ~ 1280nm
Первичный материал покрытия Ультрафиолетовый отверждаемый акрилат
Диаметр первичного покрытия первого слоя 200±15 мкм
Диаметр первичного покрытия 250±15 мкм
Ошибка концентричности покрытия ≤ 12,0 мкм
Радиус скручивания волокна ≥4 м
Уровень нагрузки ≥ 0,5%
Разрыв груза ≥ 4,5 кгф
Размер ленточного покрытия 1.1мм*0.3мм ((4-линейная лента)
2.1мм*0.3мм ((8-линейная лента)
Индекс преломления При 1310 нм 1.466
При 1550 нм 1.467



2.1.2 Характеристики трансмиссии

Положение Производительность
Ослабление При 1310 нм (кабельное) ≤ 0,40 дБ/км
На 1310 нм (без кабеля) ≤ 0,34 дБ/км
При 1550 нм (кабельное) ≤ 0,25 дБ/км
При 1550nm (без кабеля) ≤ 0,20 дБ/км
На 1383 нм (кабельное) ≤ 0,36 дБ/км
На 1383 нм (без кабеля) ≤ 0,34 дБ/км
Макропотеря изгиба Φ=30 мм, 100 оборотов при 1550 нм ≤ 0,1 дБ
PMD Максимальное количество отдельных волокон ≤0,2 пс/√км
Значение дизайна ссылки ≤ 0,08 ps/√km
Хроматическая дисперсия В пределах 1288 ~ 1339 нм ≤ 3,5ps/nm·km
В пределах 1339 ~ 1360 нм ≤ 5,3ps/nm·km
В пределах 1271 ~ 1288 нм ≤ 5,3ps/nm·km
При 1550 нм ≤ 18ps/nm·km
Нулевая длина волны дисперсии 1300 ~ 1324 нм
Напряжение рассеяния - нулевое ≤ 0,092ps/nm2·km

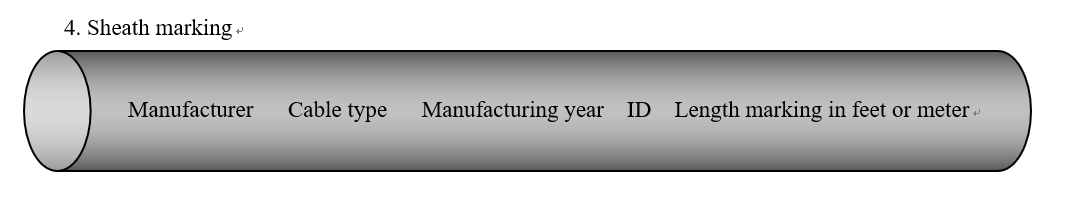

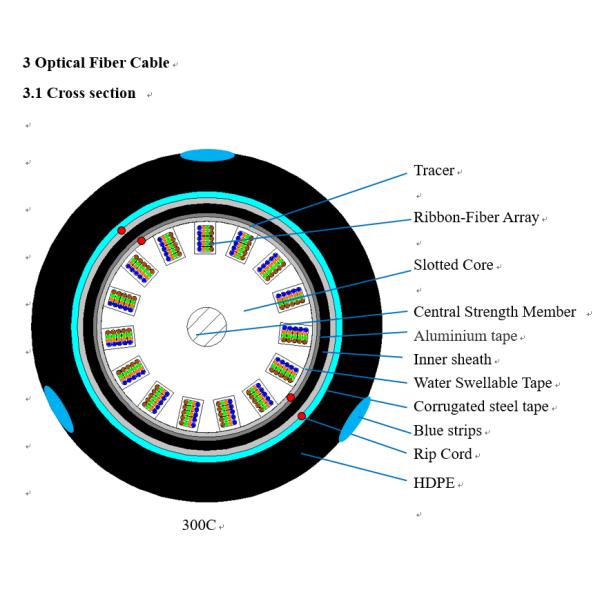

Внешний волоконно-оптический кабель с застежкой GYDGA53

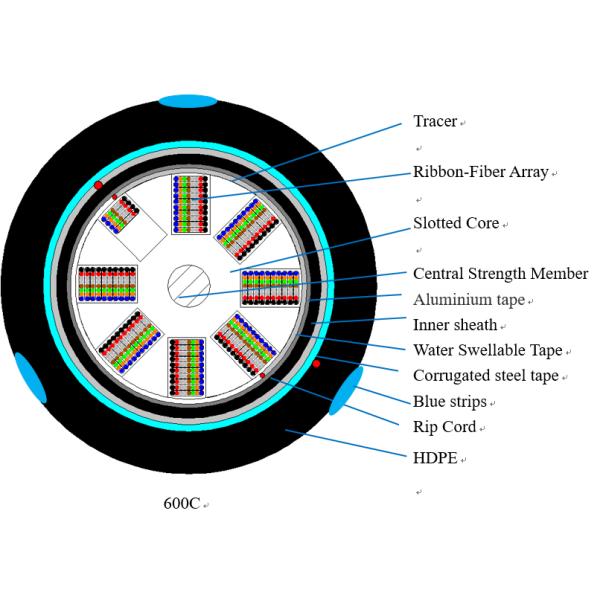

Внешний волоконно-оптический кабель с застежкой GYDGA53

3.2 Размеры кабеля

Количество клетчатки Волокна на ленту Ленты на слот Слот No.

Бронежилеты

толщина

Листы



 ***Название. толщина оболочки Диаметр (приблизительно) Вес (приблизительно)
мм мм мм мм В кг/км
300 4 5 15 0.21 3*0.5 2.3 26.9 523
600 8 10 8 0.21 3*0.5 2.3 28.4 548


***: Минимальная толщина оболочки составляет 2,0 мм.









3.3 Кодирование

Идентификация ленты



Количество волокон Слот No. Номер ленты. Волокно No.
Нет, нет, нет.1 Нет, нет, нет.2 Нет, нет, нет.3 Нет, нет, нет.4
300 1 - 15 1 Синий Белый Белый Розовый
2 Желтый Белый Белый Розовый
3 Зеленый Белый Белый Розовый
4 Красный Белый Белый Розовый
5 Лиловый Белый Белый Розовый





Количество волокон Слот No. Номер ленты. Волокно No.
Нет, нет, нет.1 Нет, нет, нет.2 Нет, нет, нет.3 Нет, нет, нет.4 Нет, нет, нет.5 Нет, нет, нет.6 Нет, нет, нет.7 Нет, нет, нет.8
600 1-8 1 Синий Белый Розовый Белый Белый Синий Белый Розовый
2 Желтый Белый Розовый Белый Белый Желтый Белый Розовый
3 Зеленый Белый Розовый Белый Белый Зеленый Белый Розовый
4 Красный Белый Розовый Белый Белый Красный Белый Розовый
5 Лиловый Белый Розовый Белый Белый Лиловый Белый Розовый
6 Коричневый Белый Розовый Белый Белый Коричневый Белый Розовый
7 Черный Белый Розовый Белый Белый Черный Белый Розовый
8 Аква Белый Розовый Белый Белый Аква Белый Розовый
9 Оранжевый Белый Розовый Белый Белый Оранжевый Белый Розовый
10 Серое Белый Розовый Белый Белый Серое Белый Розовый



3.4 Производительность

Нет ИТМ Метод испытания Спецификация
1

Продуктивность при тяге

IEC60794-1-21-E1

- Краткосрочная нагрузка:2060N



- Время: 5 минут

Изменение потери в 0,05 dB@1550 nm

(после испытания)

- Никаких повреждений оболочки.
2

Испытание сдавливания

IEC60794-1-21-E3

- Нагрузка: 4000 Н / 100 мм

- Время: 5 минут

- Длина: 100 мм

Изменение потери в 0,05 dB@1550 nm

(во время испытания)

- Никаких повреждений оболочки.
3

Испытание удара

IEC60794-1-21-E4

- Высота удара: 1 метр.

- Взрывный вес: 500 грамм

- Точки воздействия: 3

- Время за балл: 2

Изменение потери в 0,05 dB@1550 nm

(во время испытания)

- Никаких повреждений оболочки.
4

Повторное изгибание

IEC60794-1-21-E6

- радиус изгиба: 20 × D

- Нагрузка: 150 Н

- Скорость изгиба: 2 сек/цикл

- Номер цикла: 25

- Никаких переломов волокон.

- Никаких повреждений оболочки.
5

Соединенный поток

IEC60794-1-21-E14

 - Температура: 70±2oВ - Никакого соединения не было за 24 часа.
6

Испытание сгиба

IEC60794-1-21-E11

- Диаметр мандрила: 20 × D

- Номер цикла: 3

- Изменение потери 0,05 дБ на 1550 нм

- Никакой деградации волокон.

- Никаких повреждений куртки.
7

Проникновение воды

IEC60794-1-22-F5

- Высота воды: 1 м

- Длина образца: 3 м

- Время: 24 часа

 - Никаких капель через кабель
8

Скрутить

IEC60794-1-21-E7

- Длина: 1 м

- Нагрузка: 150 Н

- Скорость поворота: ≤ 60 сек/цикл

- Угол поворота: ±90°

- Номер цикла: 5

Изменение потери в 0,05 dB@1550 nm

(во время испытания)

- Никаких повреждений оболочки.
9

Температура

Велосипед

IEC60794-1-22-F1

- Степень температуры:

+20oC→-40oC→+70oC→+20oВ

- Количество циклов: 2 оборота

- Время на каждом этапе: 12 часов

- Изменение потери £ 0,15 дБ/км@1550 нм

(во время испытания)

- Изменение потери £ 0,05 дБ/км@1550 нм

(после испытания)

- Никаких повреждений оболочки.


D*: Диаметр кабеля



3.5 Минимальный радиус изгиба

　 Установка Операция
GYDGA53 20D 10D
