Графический ЖК-дисплей 240x128 точек разрешение FSTN положительный UC1638C 8 бит MCU интерфейс с белым светодиодным подсветкой 3V

240x128 Графический ЖК-модуль

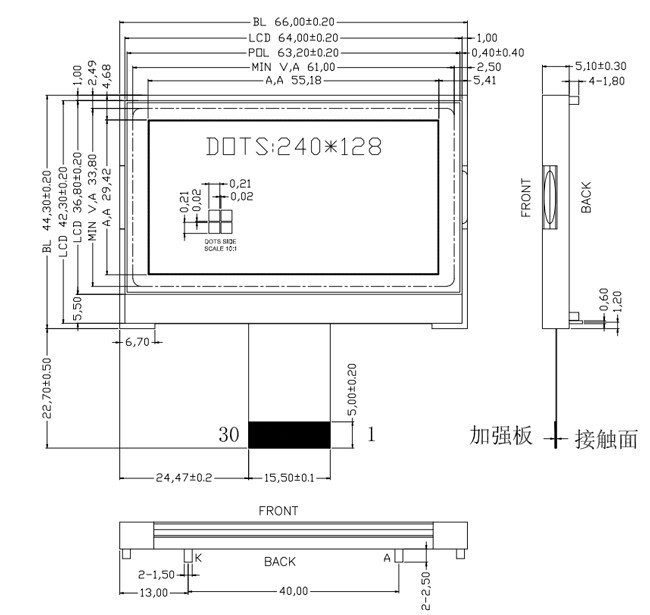

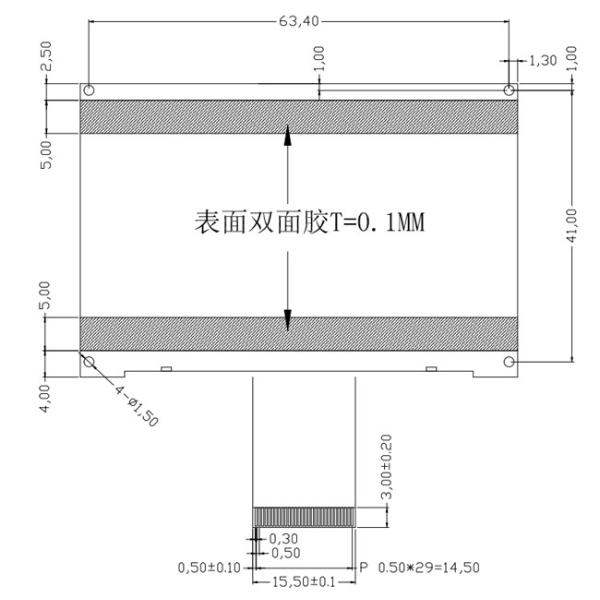

SF-240128-004A представляет собой монохромный 240x128 COG графический ЖК-дисплейный модуль. Размер модуля - 66,0 x 44,3 x 5,1 мм; площадь просмотра - 61 x 33,8 мм. Эта серия имеет встроенный IC UC1638C,поддержка интерфейса 6800 (по умолчанию)Логическое напряжение этого LCD-модуля колеблется от 3V до 3,6V; типичное значение составляет 3V. Модуль работает при температуре от -20°C до + 70°C..Диапазон температуры хранения составляет от -30°C до + 80°C.

SAEF Technology является профессиональным производителем персонажей и графических ЖК-дисплеев.,Размеры включают 2" LCD, 2.5" LCD, 3" LCD, 3.2" LCD, 4" LCD дисплей и т. д.SAEF Graphic LCD модули включают в себя различные варианты поляризатора в отражающейНаши светодиодные фонари доступны в различных цветах, включая желтый/зеленый, белый, синий, красный, янтарный и RGB.

У нас есть широкий ассортимент ЖК-дисплеев с различными комбинациями фонариков и ЖК-дисплеев.Графический ЖК-дисплей SAEF может использоваться на приборах и промышленном оборудовании, а также на бытовых электроприборах, потребительская электроника, включая белые товары, POS-системы, домашние приложения, промышленные инструменты, автоматизация, аудио/визуальные системы отображения и медицинские устройства.

240x128 Графический ЖК-модуль

Определение пин:

Pin1-Pin8, DB7~DB0

Пин 9, РСТ

Пин 10, CS0

Пин11, C0/A0

Пин12, WR0

Пин-13, WR1

Пин14, БМ1

Pin15, BM0

Пин-16, идентификатор

Пин-17, Пор-ДИС

Пин-18, VSS

Пин19, VDD

Пин-20, ТСТ4

Пин-21, VLCD.

Пин-22, ВА0...

Пин-23, ВА1-

Пин-24, ВА1+

Пин-25, VA0+

Пин-26, ВБ0...

Пин-27, VB1-

Пин28, VB1+

PIN29, VB0+

Пин30, NC

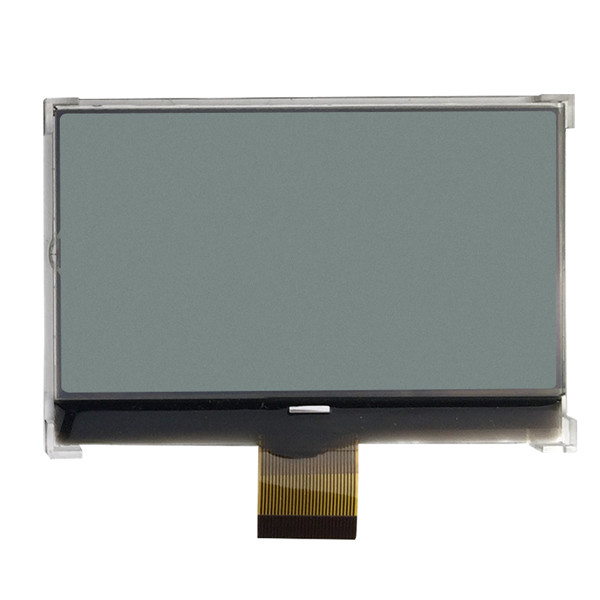

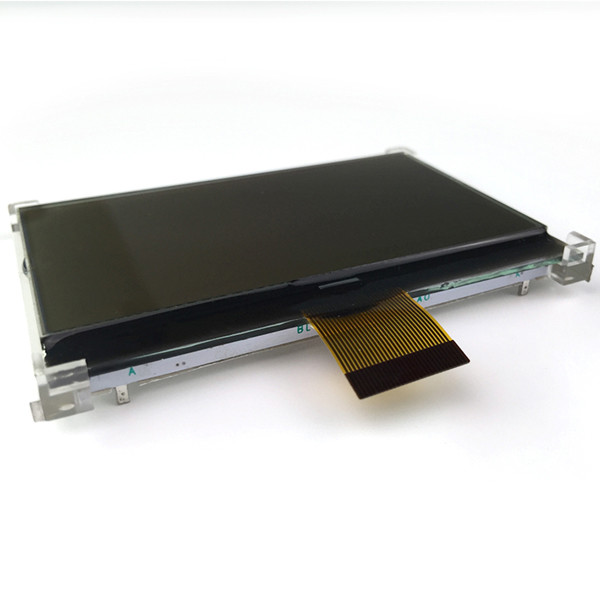

240x128 Графический ЖК-модуль Реальное изображение продукта
