Матрица графических точек FSTN COG LCD 128x64 Dot VDD 3.3V Монохромный дисплейный модуль
Матрица графических точек FSTN COG LCD 128x64 Dot VDD 3.3V Монохромный дисплейный модуль
Матрица графических точек FSTN COG LCD 128x64 Dot VDD 3.3V Монохромный дисплейный модуль
Матрица графических точек FSTN COG LCD 128x64 Dot VDD 3.3V Монохромный дисплейный модуль
Спецификации
Номер модели :
SFBM12864HX792
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, , T/T, Western Union
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Описание



О данном предмете Графика FSTN COG LCD SFBM12864HX792

Модуль монохромного дисплея FSTN COG LCD 128x64 VDD 3.3V является дисплейным решением, разработанным специально для приложений, требующих высокой четкости и надежности.Ниже приведено подробное представление о продукте:
  1. Разрешение: 128x64 пикселя, подходит для отображения текста и базовой графики.
  2. Режим отображения: FSTN (Film Super Twisted Nematic), обеспечивающий высокий контраст и широкий угол просмотра.
  3. Технология FSTN: по сравнению с традиционной технологией STN, FSTN улучшает качество отображения, добавляя компенсационные пленки, обеспечивая более четкое черно-белое отображение.
  4. Технология COG (Chip On Glass): ИК драйвера непосредственно прикреплен к стеклу, что уменьшает толщину и вес модуля при одновременном повышении надежности.
  5. Рабочее напряжение: 3,3 В, подходит для портативных устройств с батарейным питанием с низким расходом энергии.
  6. Сценарии применения:Подходит для устройств, таких как приборы, медицинское оборудование, промышленные панели управления, бытовые приборы и т. д., которые требуют четкого отображения информации.
  7. Приспособимость к окружающей среде:Диапазон рабочей температуры: обычно от -20 °C до +70 °C, приспособленный к различным условиям окружающей среды.
  8. Для облегчения подключения к микроконтроллерам или другим процессорам могут быть предоставлены несколько вариантов интерфейса, таких как SPI и MCU.
  9. Варианты подсветки:Цвет подсветки: предоставляет несколько цветовых вариантов подсветки, таких как белый, синий, желтый и красный, для удовлетворения различных потребностей в дизайне и использовании.
  10. Услуги на заказ:В соответствии с потребностями клиента могут быть предоставлены индивидуальные услуги, включая размер, цвет, форму символов и т. Д.
  11. Экологические стандарты:Соответствует стандартам RoHS и REACH, обеспечивая защиту окружающей среды и безопасность продукта.
  12. Для облегчения подключения к микроконтроллерам или другим процессорам могут быть предоставлены несколько вариантов интерфейса, таких как SPI и MCU.


- Что?Этот модуль LCD-дисплея FSTN COG является идеальным выбором для различных сценариев применения из-за его высокой четкости, низкого энергопотребления и высокой надежности.





Механические характеристики



ИТМ Спецификации
Размер модуля 80.0(W) x 54.0 (H) x 9.7 ((D) мм
ЗОНА ЗРАНА 70.7 ((W) x 38.8 ((H) мм
АКТИВНАЯ ЗОНА 66.52 (W) x33.24 ((H) мм
Размер точки 0.48 ((W) x0.48 ((H) мм
DOT PITCH 0.52 ((W) x0.52 ((H) мм
Заднее освещение Белый
ASSY.TYPE Относительная стоимость ---

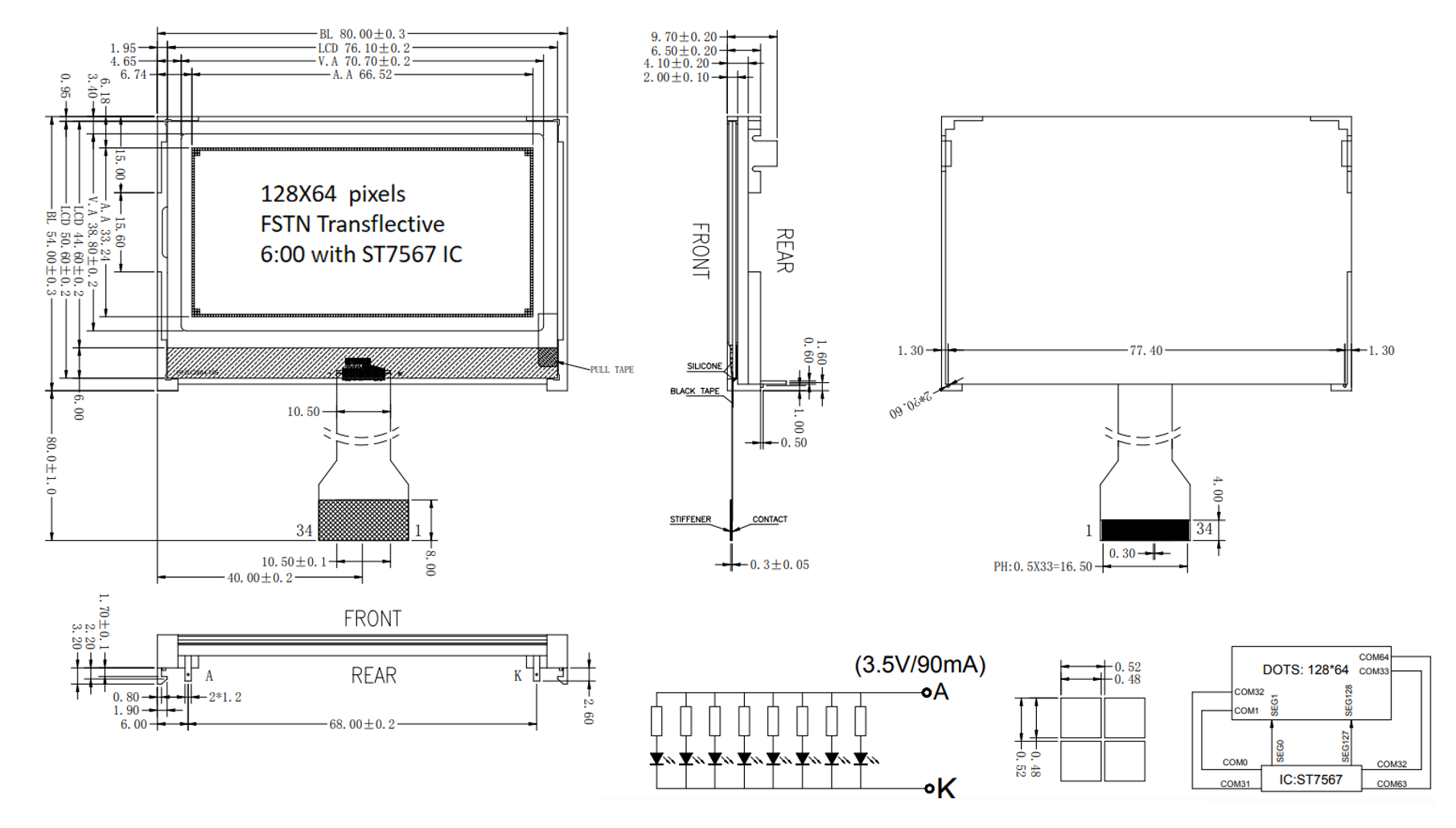

Очертание контуры





Матрица графических точек FSTN COG LCD 128x64 Dot VDD 3.3V Монохромный дисплейный модуль





Определение пин интерфейса



ПИН-код No. Описание функций СИМБОЛ
1 Чип выбирает пин. /CS1
2 Перезагрузить штифт ввода. /RES
3 Выберите "Данные" или "Команда". "L" - "Команда", "H" - "ДАННЫЕ". A0
4 Ввод сигнала записи Р/В
5 Читать входный сигнал В/РД
6-13 8-битная двунаправленная шина данных. DB0 ∆DB7
14 Мощность (+3,3 В) VDD
15 Земля ВСС
16 - 20 - Я не знаю. NC
21 DC-DC V0
22 DC-DC XV0
23-24 - Я не знаю. NC
25 DC-DC VG
26-30 - Я не знаю. NC
31 Выберите режим системного интерфейса MPU.6800 - H,8080 - L. C86
32 Выберите последовательность или параллельность, последовательность - L, параллельность - H. P/S
33- 34 - Я не знаю. NC



Электронные характеристики



Характеристика Символ Стандартная стоимость Единица
МИН Тип Максимум
Напряжение питания ((1) VDD 3.1 3.3 3.5 V
Напряжение питания ((2) ЖК 9.6 9.8 10.0 V
Дисплейный паттерн Текущий IDD 0.58   1.4 mA
Утечка ввода тока IIL     1.5 uA
Логика ввода НИЗКАЯ VIL     0.2VDD
Логика ввода HIGH ВИЧ 0.8VDD
Логика вывода НИЗКАЯ VOL     0.2VDD
логика вывода HIGH VOH 0.8VDD
Операционная температура TOPR -30 - Я не знаю. +80 °C
Температура хранения TSTG -35 - Я не знаю. +85 °C





Оптические характеристики



Положение Символ Температура ((°C) Рейтинг Единица
Минуты Тип Макс
Время ответа Время подъема Тр 25   200   мс
Время осени Тф 25   200
Частота кадров ФР 25   64   Гц
Угол обзора Cr2 θ=90 θ1 25   15   Уровень
θ=270 θ2   35
θ=0 θ3   30
θ=180 θ4   30
Направление просмотра В шесть часов.
Соотношение контраста   КР 25 2 - Я...
Текущее потребление   Это... 25   6   uA
Пропускная способность   В 25   5   nF
