Совместные драгоценного металла 50GHz Rf роторные удваивают - канал
Совместные драгоценного металла 50GHz Rf роторные удваивают - канал
Совместные драгоценного металла 50GHz Rf роторные удваивают - канал
Совместные драгоценного металла 50GHz Rf роторные удваивают - канал
Совместные драгоценного металла 50GHz Rf роторные удваивают - канал
Совместные драгоценного металла 50GHz Rf роторные удваивают - канал
Спецификации
Номер модели :
HF0150-56
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Частота :
DC до 50 Ghz
Стиль :
Я тип
Пиковая сила (максимальная) :
500W
VSWR (максимальное) :
1.3@DC до 10 Ghz 1.4@10 к 26.5GHz 1.7@26.5 к 50GHz
Вращая скорость (максимальная) :
250RPM
Срок пригодности :
> 10 миллионов для ref (зависит от условий труда)
Описание

Драгоценный металл времени более длинной жизни контактирует материалы одного кольца выскальзывания канала 50GHz высокочастотного



Описание высокочастотного роторного соединения HF0150-56

Соединение RF серии SenRing HF0150-56 роторное одноканальное соединение RF роторное с диапазоном изменения частот DC к 50GHz. Совместный тип 2,4 (k) - f на обоих концах, и максимальная скорость 100RPM. Диаметр основного корпуса наружный HF0150-56 31.8mm. Это продукт специально превратилось для того чтобы соотвествовать передачи высокоскоростное серийное цифрового или аналоговых сигналов. Оно поддерживает смешанную передачу 1-48 каналов течения и сигналов.



Особенности высокочастотного роторного соединения HF0150-56

1. сигналы канала DC~50GHz поддержки 1 высокочастотные;

2. Может быть силой комбайна передавая или сигналами (1-48 проводами);

3. Низкие вносимая потеря и коэффициент напряжения стоячей волны;

4. Применение для спутниковой антенны, корабля, радиолокатора, стенд теста антенны микроволны….etc;



Технические данные высокочастотного роторного соединения HF0150-56

Тип соединителя женщина 2.4mm Female-2.4mm (50Ω)
Частота DC до 50 Ghz
VSWR (максимальное) 1.3@DC до 10 Ghz
1.4@10 к 26.5GHz
1.7@26.5 к 50GHz
Зыбкость VSWR (максимальная) DC 0.05@ до 26,5 GHz
0,2 @ 26,5 до 50 GHz
Пиковая сила (максимальная) 500W
Вращая скорость (максимальная) 250RPM
Начинающ вращающий момент (максимальный) 0.5N.cm
Аксиальная нагрузка соединителя (максимальная) ±0.1N
Температура -55 к +85℃ (температура работы)
-55 к +85℃ (температура хранения)
Влажность 95% (влажность работы)
85% (температура хранения)
Стиль Я тип
Участок ВАУ (максимальная степень) 1°@DC до 26,5 GHz
2°@26.5 до 50 GHz
Вносимая потеря 0,30 DC dB @ до 10 GHz
0,50 dB @10 к 26.5GHz
0,90 dB @26.5 к 50GHz
Зыбкость вносимой потери 0,1 dB
Средняя мощность (максимальная) 50 GHz w @1
15 W @10GHz
5 W @26.5GHz
3W @50GHz
срок пригодности > 10 миллионов для ref
(зависит от условий труда)
Вращая вращающий момент (максимальный) 0,5 N.cm
Радиальная нагрузка соединителя (максимальная) ±0.1N
Ранг IP Acc IP 40. EN 60529
Изолируя материал PTFE



Механический
Срок пригодности > 10 миллионов для ref (зависит от условий труда)
Вращая скорость 250RPM
Температура -30℃~80℃
Влажность RH 0~85%
Материал контакта золото-золото
Расквартировывать материал алюминиевый сплав
Вращающий момент каналы 0.05N.m+0.01N.m/6
Электрический
Спецификации. Сила Сигнал
Ряд напряжения тока 0~440VAC/VDC 0~240VAC/VDC
Сопротивление Insolution ≥500MΩ/500VDC ≥300MΩ/300VDC
Спецификации подводящего провода. AWG#17 Серебр-покрыло провод тефлона AWG#22 Серебр-покрыло провод тефлона
Длина подводящего провода стандарт 150mm (смогите быть подгоняно)
Сопротивление Insolution 300VAC@50Hz, 60s
Электрический шум < 0.01Ω
Ранг IP IP51

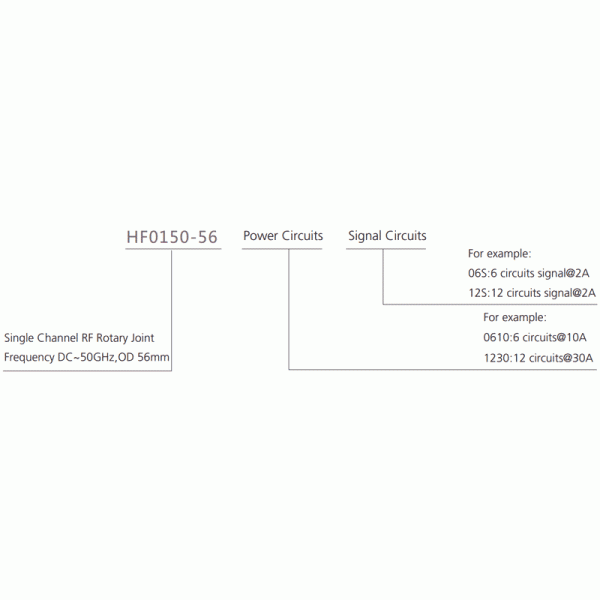

Описание номера детали

Совместные драгоценного металла 50GHz Rf роторные удваивают - канал



Чертеж



Совместные драгоценного металла 50GHz Rf роторные удваивают - канал



Список типовой модели
модельный список Канал RF Частота Цепи нет (10A) Цепи нет (0~2A) Длина l (mm)
HF0150-56-0610 1 канал DC~50GHz 6 каналов 0 38mm
HF0150-56-06S 1 канал DC~50GHz 0 6 каналов 38mm
HF0150-56-0610-06S 1 канал DC~50GHz 6 каналов 6 каналов 55mm
HF0150-56-1210 1 канал DC~50GHz 12 канала 0 55mm
HF0150-56-12S 1 канал DC~50GHz 0 12 канала 55mm
HF0150-56-0610-12S 1 канал DC~50GHz 6 каналов 12 канала 71.5mm
HF0150-56-1810 1 канал DC~50GHz 18 каналов 0 71.5mm
HF0150-56-18S 1 канал DC~50GHz 0 18 каналов 71.5mm
HF0150-56-0610-18S 1 канал DC~50GHz 6 каналов 18 каналов 88.5mm
HF0150-56-1210-12S 1 канал DC~50GHz 12 канала 12 канала 88.5mm
HF0150-56-2410 1 канал DC~50GHz 24 канала 0 88.5mm
HF0150-56-24S 1 канал DC~50GHz 0 24 канала 88.5mm
HF0150-56-36S 1 канал DC~50GHz 0 36 каналов 122mm
HF0150-56-48S 1 канал DC~50GHz 0 48 каналов 156mm
