IMU вывело наружу ускорение угловой скорости оси блока измерения 3 MEMS инерциальное
IMU вывело наружу ускорение угловой скорости оси блока измерения 3 MEMS инерциальное
Спецификации
Номер модели :
KT-EX6
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T,L/C
Способность поставки :
500/месяц
Упаковывая детали :
губка/коробка
Наименование продукта :
Инерциальный измерительный блок MEMS
Ряд гироскопа :
±400º/s
стабильность нулевого смещения :
10deg/h
Систематическая ошибка :
1mg
Случайная прогулка :
0.2°/√h
Ряд акселерометра :
±10~100g
Описание

Большой диапазон измерений. Выход IMU: 3-осевая угловая скорость и ускорение в реальном времени


1. Обзор продукта

Он состоит из MEMS гироскопа, MEMS акселерометра с большим диапазоном измерений, схемы съема сигнала, датчика температуры, схемы цифровой обработки сигнала, структуры и программного обеспечения. Используется для измерения угловой скорости и ускорения трех осей носителя в реальном времени.

2. Особенности продукта

• Высокая точность, низкий уровень шума, хорошая повторяемость

• Низкая погрешность выпрямления вибрации

• Низкая задержка, низкое энергопотребление

• Ударопрочность: 5000g, 0,1 мс

• Алгоритм компенсации полного фактора датчика

• Малый размер, легкий вес, простота установки

• Диапазон измерения акселерометра: 100g

• Принимаем индивидуальную настройку продукта


3. Показатели продукта

Параметр Единица измерения KT-EX6-1A KT-EX6-1B KT-EX6-1C KT-EX6-1D
Гироскоп Диапазон °/с ±400

Стабильность смещения

(1 с усреднения, 1σ, комнатная температура)

 °/ч 10 10 5 5
Ошибка смещения в полном температурном диапазоне °/ч 20 20 10 10
Случайное блуждание °/√ч 0.2 0.2 0.15 0.15
Повторяемость смещения °/ч 10 10 10 10
Чувствительность смещения к ускорению °/ч/g 1
Разрешение °/ч 2
Нелинейность масштабного коэффициента ppm 100 100 50 50
Повторяемость масштабного коэффициента ppm 100 100 100 100
Взаимное влияние % 0.1
Полоса пропускания Гц 250
Акселерометр Диапазон г ±10~100g
Ошибка смещения в полном температурном диапазоне мг 1；6；15 3；6；10
Случайное блуждание м/с/√ч 0.04；0.2；0.5 0.1；0.2；0.5
Повторяемость смещения мг 1；3；6 0.5；2；5
Нелинейность масштабного коэффициента ppm 300
Повторяемость масштабного коэффициента ppm 100
Полоса пропускания Гц 100
Инклинометр Диапазон г ±1.7
Стабильность смещения (1 с усреднения) мг 0.5
Случайное блуждание м/с/√ч 0.08
Нелинейность масштабного коэффициента ppm 250
Прочее Рабочее напряжение В 5
Потребляемая мощность Вт 2
Пульсация мВ 100
Диапазон рабочих температур ℃ -45~85 -55~85 -45~85 -55~85
Диапазон температур хранения ℃ -55~105 -60~125 -55~105 -60~125
Вибрация —— 10~2000 Гц, 6.06g
Ударопрочность —— 5000g, 0.1 мс
MTBF ч 20000
Вес г 55
Размеры мм 44.8×38.6×20
Интерфейс —— RS-422

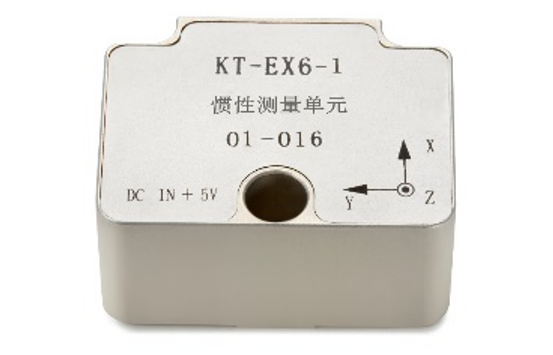

Определение полярности IMU

3 гироскопа и 3 акселерометра определены, как показано на рисунке ниже, и направление стрелки положительное.
