Спецификации
Номер модели :
16488C
Место происхождения :
КИТАЙ
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C.
Способность снабжения :
1000 шт
Срок поставки :
1 неделя
Упаковывая детали :
Деревянная коробка
Диапазон Acc :
± 20 г
Ряд гироскопа :
±450º/с
Нестабильность при нулевом смещении :
5°/ч
Чувствительность к ускорению при нулевом смещении :
20°/ч/г
Пропускная способность :
330 Гц
Напряжение :
3,3±0,15 В
Масса :
48 г
Чувствительность магнитометра :
0,1 мггаусс/младший разряд
Описание

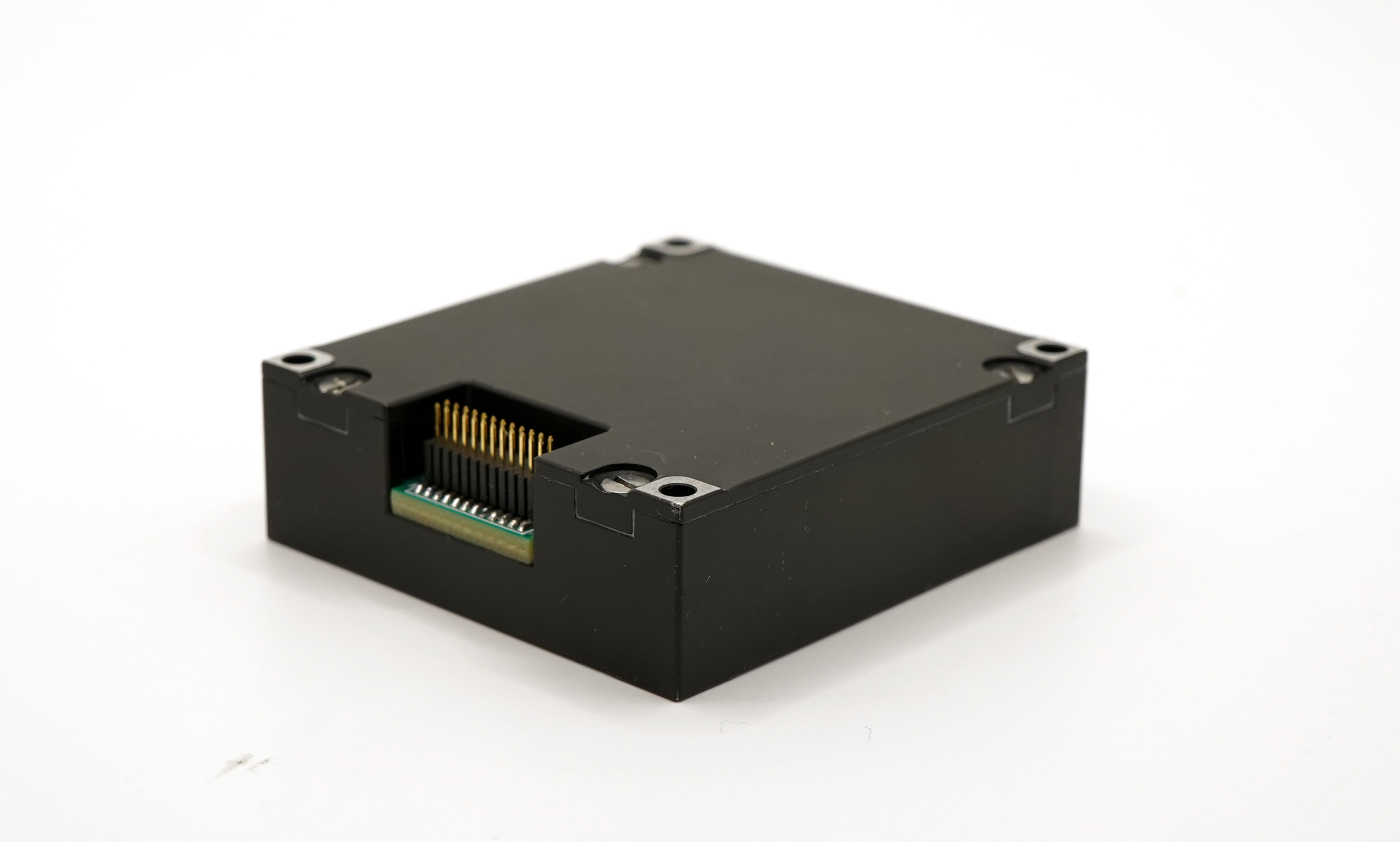

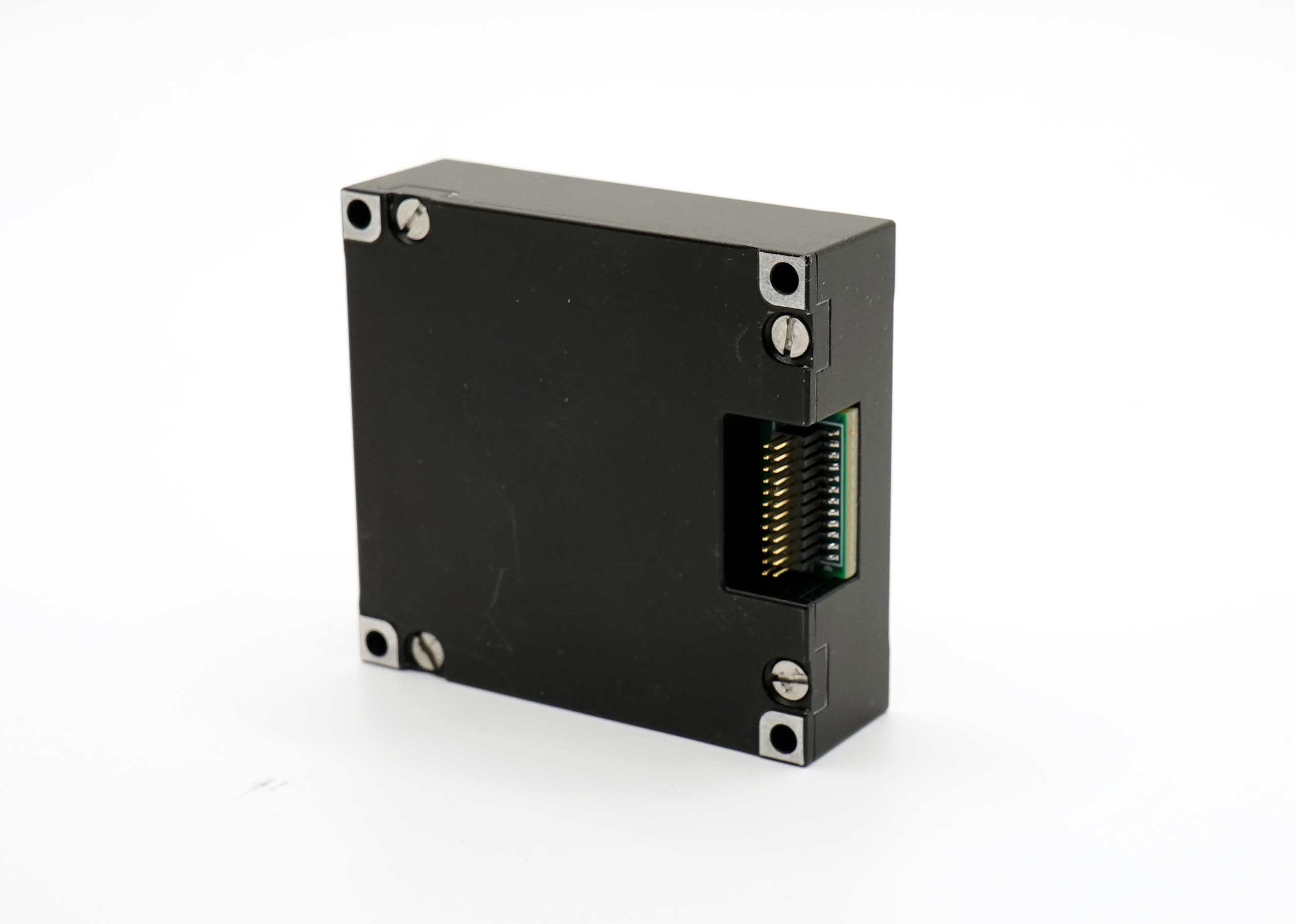

10-осевой инерциальный измерительный блок для управления ориентацией и высотой БПЛА Adis16488
Описание продукта
Данный16488C многоосевой инерциальный измерительный блок (IMU)являетсявысокопроизводительной, полностью интегрированной инерциальной системойэквивалентнойADIS16488. Он сочетает в себе трехосевой гироскоп, трехосевой акселерометр, трехосевой магнитометр и датчик барометрического давления в компактном модуле.
Этот IMU обеспечивает точные измерения угловой скорости, линейного ускорения, магнитного поля и атмосферного давления для динамических платформ, таких как автономные транспортные средства, БПЛА, робототехника и навигационные системы.
Обладая встроенной компенсацией ошибок(включая температурный дрейф, рассогласование и нелинейную коррекцию), 16488C обеспечивает исключительную стабильность и точность в суровых условиях. Данные выводятся через интерфейс SPI или UART в соответствии со стандартными протоколами связи, что обеспечивает простую интеграцию системы и определение движения в реальном времени.
Основные характеристики
  • 10-осевая инерциальная измерительная система (гироскоп, акселерометр, магнитометр, барометр)
  • Высокопроизводительный эквивалент ADIS16488
  • Встроенная компенсация ошибок для температурного дрейфа и рассогласования
  • Варианты интерфейса SPI и UART
  • Компактный, интегрированный дизайн
  • Подходит для БПЛА, автономных транспортных средств и робототехники
Технические параметры
Параметр Условия испытаний Минимальное значение Типичное значение Максимальное значение Единица измерения
Гироскоп
Динамический диапазон измерения Настраиваемый

±450 º/с
Нестабильность нулевого смещения Дисперсия Аллана, лучше чем
5
º/ч
Стабильность нулевого смещения 10 с сглаживание, СКЗ, лучше чем
10
º/ч
Нулевое смещение в полном температурном диапазоне -40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ
60
º/ч
Случайное блуждание 1σ
0.26
º/√ч
Повторяемость нулевого смещения 1σ
20
º/ч
Чувствительность нулевого смещения к ускорению

20
º/ч/g
Повторяемость коэффициента масштабирования 1σ
200
Ppm
Нелинейность коэффициента масштабирования FS=450 º/с
200
Ppm
Полоса пропускания (-3 дБ)

330
Гц
Перекрестная связь

0.2
%
Акселерометр
Динамический диапазон измерения Настраиваемый

±20 г
Стабильность нулевого смещения Дисперсия Аллана
0.07
мг
Нулевое смещение в полном температурном диапазоне -40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ
3
мг
Случайное блуждание 1б
0.029
м/с/√ч
Повторяемость нулевого смещения 1б
0.5
мг
Стабильность нулевого смещения 10 с сглаживание, СКЗ, лучше чем
0.25
мг
Повторяемость коэффициента масштабирования 1σ
500
ppm
Нелинейность коэффициента масштабирования FS=10g
500
ppm
Полоса пропускания (-3 дБ)

250
Гц
Перекрестная связь

0.2
%
Магнитометр
Динамический диапазон измерения

±2.5
гаусс
Чувствительность

0.1
мгаусс/LSB
Барометр
Диапазон давления
300
1100 мбар
Чувствительность

6.1 × 10-7
мбар/LSB
Электрические характеристики
Напряжение Постоянный ток
3.3±0.15
В
Потребляемая мощность

0.5
Вт
Пульсация P-P
100
мВ
Вес

48±2
г
Условия эксплуатации
Рабочая температура Масштабируемая -45
85 ℃
Температура хранения
-55
85 ℃
