Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном
Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном
Спецификации
Номер модели :
16488C
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
L/C,T/T
Способность к поставкам :
500/MONTH
Время доставки :
1 неделя для образца
Подробная информация об упаковке :
губка/коробка
Ряд гироскопа :
± 450°/с
гироскоп Устойчивость к нулевому смещению :
5.1 °/ч
Диапазон Acc :
±20г
Стабильность с нулевым уклоном :
0.07 мг ((Алан)
Случайная прогулка :
0.26o/√h
Пропускная способность (-3dB) :
330 Гц
Интерфейс :
1 канал SPI/UART/CAN
Повторяемость по масштабному фактору :
00,1%
Описание

Инерциальный датчик с широким диапазоном16488C


Описание продукта


В16488CИнерциальное измерительное устройство с несколькими степенями свободы представляет собой полную инерциальную систему с встроенным трехосевым гироскопом, трехосевым акселерометром,трехосевой магнитометр и датчик давления для измерения трехосевого угла параметров носителя, таких как скорость, ускорение, трехосновое магнитное поле, давление воздуха и т. д., выходные данные после компенсации ошибок (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки,нелинейная компенсация, и т. д.) согласно протоколу связи через SPI.

  1. Цифровой гироскоп с тремя осями:
    1. Динамический диапазон измерений ± 450o/s;
    2. Стабильность при нулевой предвзятости: 5,1 °/ч
  2. Триаксиальный цифровой акселерометр:
    1. Динамический диапазон измерений ± 18 g;
    2. Стабильность при нулевом предвзятости: 0,07 мг (ALLAN);
  3. Высокая надежность: MTBF > 20000 h;
  4. Гарантированная точность в пределах полного температурного диапазона (-40 oC ~ 70 oC): встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
  5. Подходит для работы в условиях сильных вибраций;
  6. Интерфейс 1 канал UART, 1 канал SPI, 1 канал CAN


Технические параметры


параметр Условия испытания Минимальная Типичный Максимальная единица
Гиро Динамический диапазон измерений Конфигурируемый (максимум ± 1000)
± 450
О/с
Нестабильность с нулевым уклоном Аллан вариантность лучше, чем
5.1
o/h
Стабильность с нулевым уклоном 1s гладкий, rms, лучше, чем
30
o/h
Нулевая предвзятость по всему температурному диапазону -40 oC ~ 85 oC, 10 с гладкий, rms
0.03
О/с
Случайная прогулка 1б
0.26
o/√h
Нулевая повторяемость предвзятости 1б
100
o/h
Выходной шум Нет фильтрации, rms
0.135
О/с
Повторяемость по масштабному фактору 1б
0.1
%
Нелинейность коэффициента масштаба FS=450 o/s
0.01
% ФС
Пропускная способность (-3dB)

330
Гц
Перекрестная сцепка

0.1
%
Ускоритель Динамический диапазон измерений Конфигурируемый (максимум ± 40)
± 18
g
Стабильность с нулевым уклоном Дифференциация Аллана
0.07
Мг
Нулевая предвзятость по всему температурному диапазону -40 oC ~ 85 oC, 10 с гладкий, rms
5
Мг
Случайная прогулка 1б
0.029
m/s/√h
Нулевая повторяемость предвзятости 1б
5
Мг
Выходной шум Нет фильтрации, rms
1
Мг
Повторяемость по масштабному фактору 1б
0.1
%
Нелинейность коэффициента масштаба FS=10 г
0.1
% ФС
Пропускная способность (-3dB)

330
Гц
Перекрестная сцепка

0.1
%
Магнетометр Динамический диапазон измерений

±2.5
Гаус
Чувствительность

0.1
МГАУСС/ЛСБ
Нелинейность

0.5
% ФС
Барометр Диапазон давления
300
1100 мбар
Чувствительность

6.1 × 10-7
mbar/LSB
Общая ошибка

4.5
мбар
Относительная ошибка

2.5
мбар
Нелинейность

0.1
% ФС
Интерфейс связи 1 шп. Частота ввода часов

15 МГц






Электрические характеристики Напряжение DC 2.5 3.3 ± 10% 5 V
Потребление энергии

0.6 1 W
Ripple П-П

100 mV
вес

48±2
g
Окружающая среда использования Рабочая температура Масштабируемость -40
85 oC
температура хранения
-55
85 oC
вибрации

10 ~ 2000 Гц,60,06 грамма

Шок

5000 грамм,0.1 мс

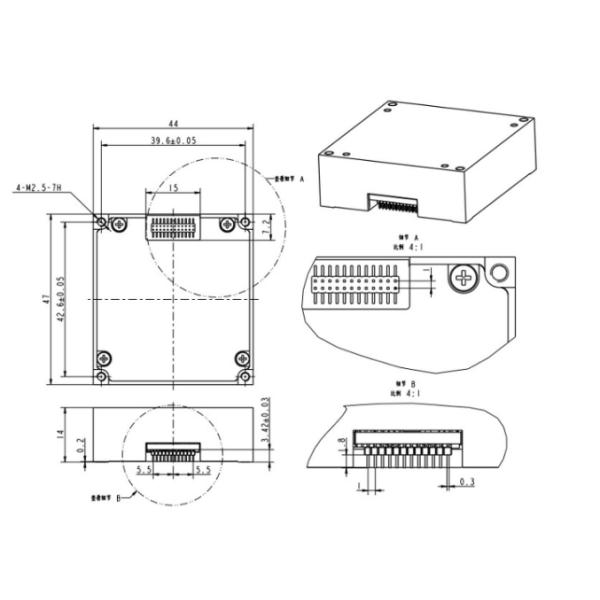

Размер
