пассивный фильтр силы EMC фильтра EMI инвертора 20A для мотора сервопривода

Спецификации

Номер модели :

YX82G2-20A-С

Место происхождения :

Китай

Количество минимального заказа :

5 шт

Термины компенсации :

T / T, L / C

Способность поставкы :

10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой

Срок поставки :

20-25 дней

Упаковывая детали :

56.5*28.5*22.5КМ

Имя :

YX82G2-20A-С

Тип :

ФИЛЬТР EMI

Случай :

Случай металла

OEM :

доступный

Передающая функция :

Низкопроходный

Описание

фильтр EMI 250V инвертора 150A, фильтр 440VAC пассивный EMC для мотора сервопривода

Технические данные:

Деталь	Фильтр линии электропередач
Модель	Фильтр линии электропередач YX-G
Передающая функция	Низкопроходный
Тип пакета	Поверхностный держатель
Номинальная разбивочная частота	10K-30MHZ
Вносимая потеря	60~90dB
Входное комплексное сопротивление	50Ω
Расклассифицированное напряжение тока	380V/440V
Расклассифицированное течение	1~1200A
Экологическая температура	40°C
Диапазон температур	25 / 085/21
Равочая частота	50/60HZ
Линия - - линия	1450VDC
Линия, который нужно смолоть	2250VDC
Максимальное течение утечки	250VAC/60HZ 0.8mA Макс
MOQ	5pcs
Цена	USD3.8~98.8/Meter
Время выполнения	будний день 5~20

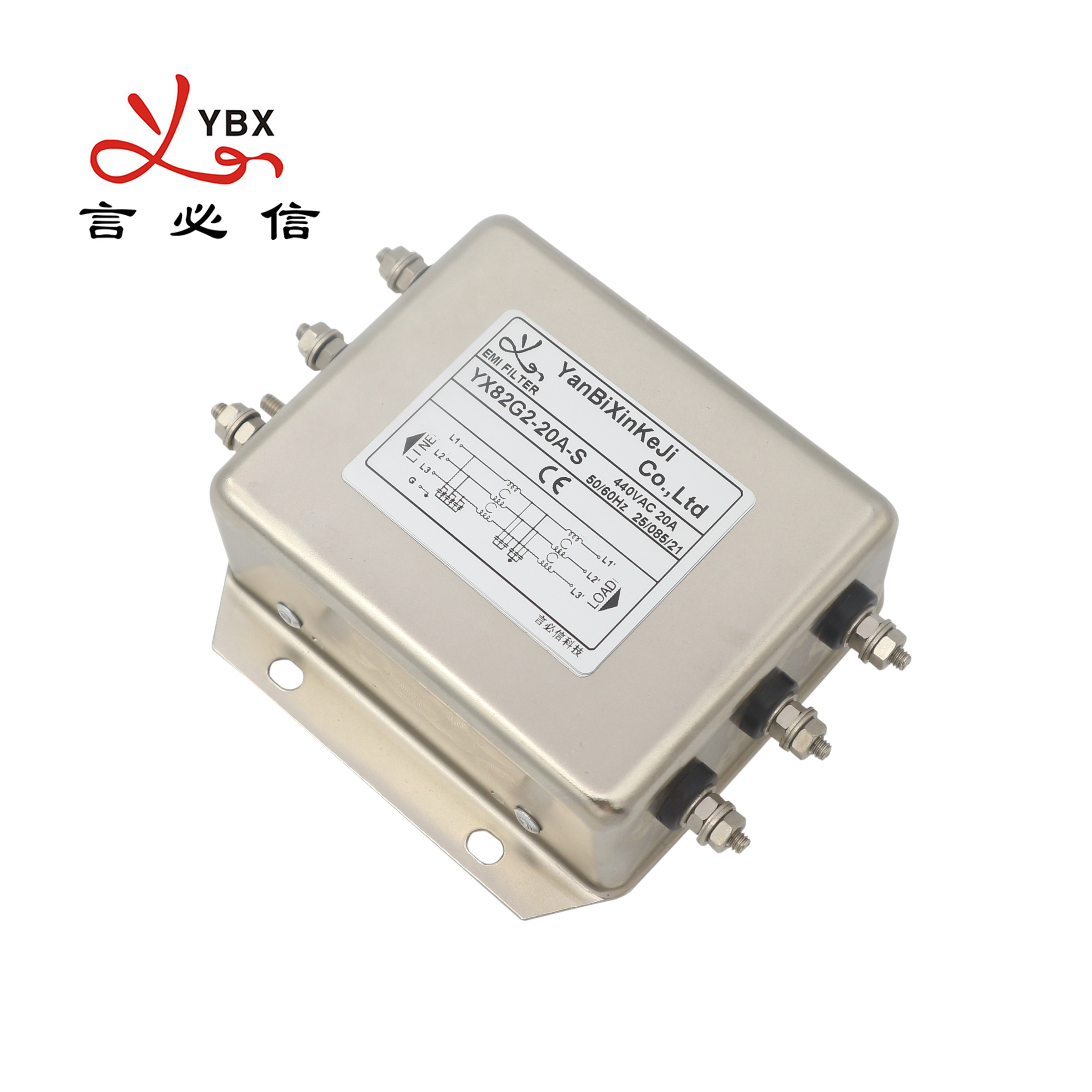

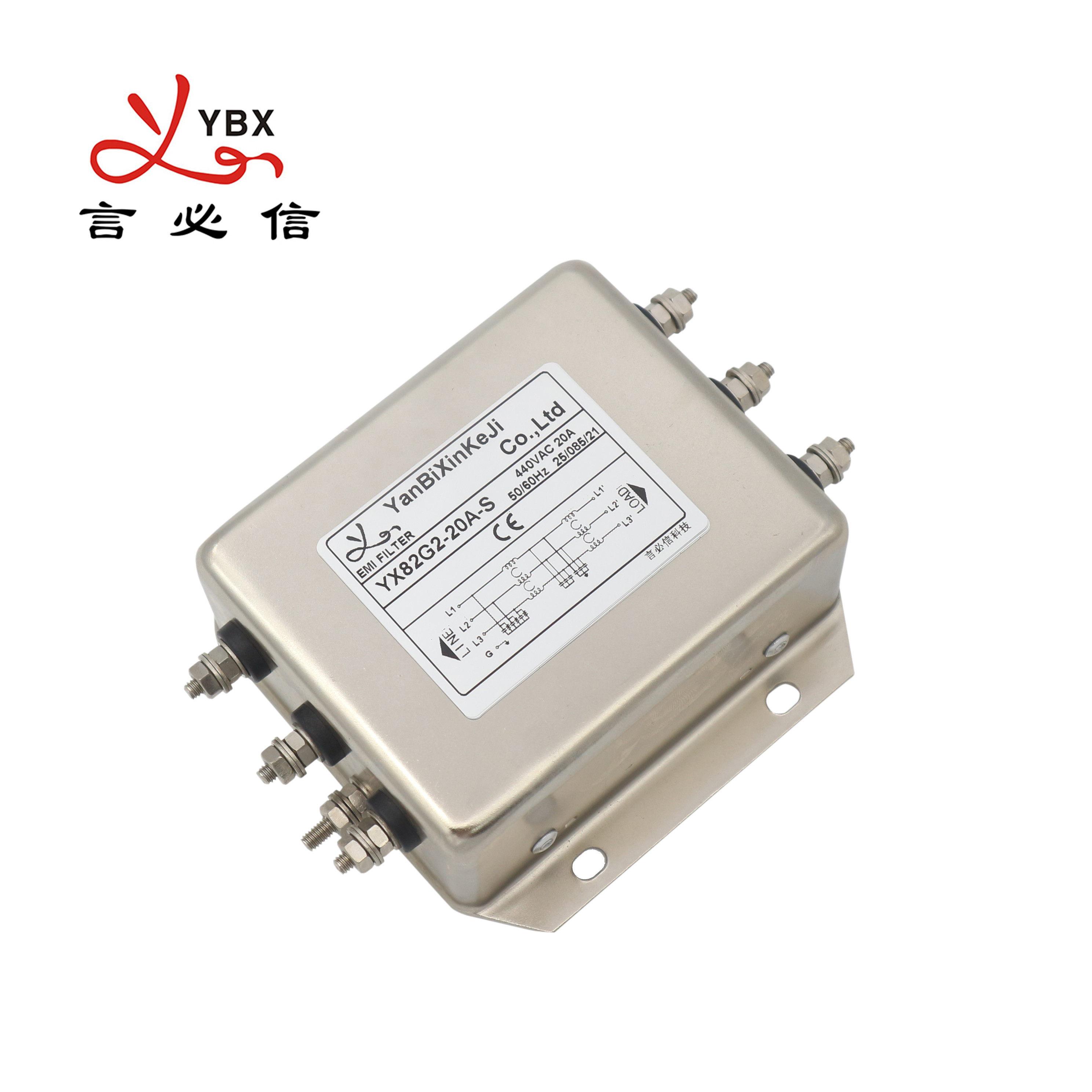

Изображение продукта:

пассивный фильтр силы EMC фильтра EMI инвертора 20A для мотора сервопривода

Особенности:

-- Защита против взаимодействия напряжения тока

-- Предварительные двухступенные фильтруя цепи с сильно насыщать устойчивые toroidal индукторы

-- Медные терминалы бара приложенные для версий над 250A для того чтобы держать побежку с соединением международного стандарта, легких и безопасных;

-- Подгонянные продукты согласно требованиям к клиента

Типичные применения:

1. Системы главного компьютера

2. Мотор сервопривода

3. UPS/SMPS

4. Промышленная радиотехническая аппаратура путем использование принципа преобразования частоты

Правило выставления:

YX 83 G1 - 3A - Q

| | | |

случай цепи настоящее соединение

Приводит:

Модель нет.

Расклассифицированное течение
@40°C

Терминал Options*

Утечка настоящее 440V/50Hz

Электрическая схема

Расклассифицированное напряжение тока (v)

Равочая частота (Hz)

YX83G1-1A

<1>

Fig.1

250/440V

50/60Hz

YX83G1-3A

Fig.1

YX83G1-6A

Fig.1

YX83G2-10A

10A

Fig.1

YX83G2-15A

15A

Fig.1

YX83G2-20A

20A

Fig.1

YX83G3-10A

10A

<2>

Fig.1

YX83G3-20A

20A

Fig.1

YX83G3-30A

30A

<5>

Fig.1

YX83G5-30A

30A

Fig.1

YX83G5-50A

50A

Fig.1

YX83G5-60A

60A

<7>

Fig.1

YX83G4-100A

100A

Fig.1

YX83G4-150A

150A

Fig.1

YX83G6-200A

200A

<10>

Fig.1

Электрическая схема:

пассивный фильтр силы EMC фильтра EMI инвертора 20A для мотора сервопривода

Fig.1

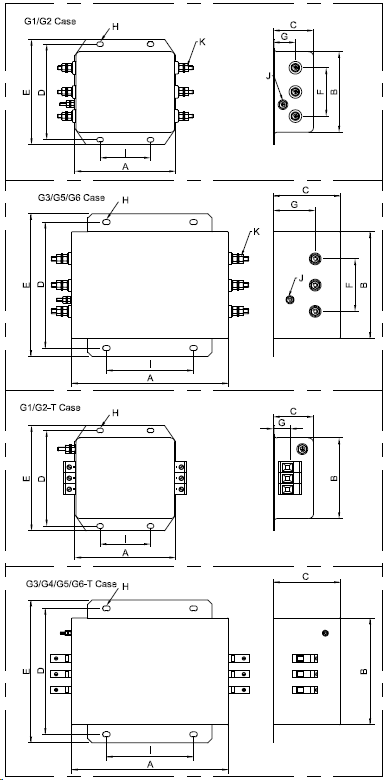

Механический размер (блок: mm)

пассивный фильтр силы EMC фильтра EMI инвертора 20A для мотора сервопривода

Случай		B	C	D	E	F	G	H	Я	J	K	L

G1	72	65	39	75	85	35	22		45	M4	M4/M6

G2	98	80	40	95	105	50	20	4.5*6.5	50	M4	M4/M6

G3	120	100	50	115	130	50	28	4*6	60	M4	M4/M6

G4	200	127	80	150	170	62	49,5	6*9	117	M6/M8	M8/M10

G5	150	105	60	120	135	55	35	4*6	90	M6	M8

G6	260	170	100	196	220	85	65	8*12	172	M8	M10

Допуски	±1	±1	±1	±0.15	±1	±0.5	±0.5	±0.15	±0.15		±0.15

Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)

Единый режим -------- дифференциальный режим

6/10A 20A

пассивный фильтр силы EMC фильтра EMI инвертора 20A для мотора сервопривода

40A 80A

пассивный фильтр силы EMC фильтра EMI инвертора 20A для мотора сервопривода

100A

пассивный фильтр силы EMC фильтра EMI инвертора 20A для мотора сервопривода
