Электрический пассивный трехфазный фильтр РФИ для инвертора 440В 480ВАК 100А

Спецификации

Номер модели :

ИС93Г4-100А-С

Место происхождения :

Китай

Количество минимального заказа :

5 шт

Термины компенсации :

T / T, L / C

Способность поставкы :

10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой

Срок поставки :

20-25 дней

Упаковывая детали :

56.5*28.5*22.5КМ

Имя :

ИС93Г4-100А-С

Тип :

Фильтр ЭМИ

СЛУЧАЙ :

Случай металла

ОЭМ :

Доступный

Передающая функция :

Низкопроходный

Описание

440, фильтр силы RFI трехфазного выхода 480VAC 100A электрический пассивный для инвертора

Технические данные:

Деталь	Фильтр линии электропередач
Модель	Фильтр линии электропередач YX-G
Передающая функция	Низкопроходный
Тип пакета	Поверхностный держатель
Номинальная разбивочная частота	10K-30MHZ

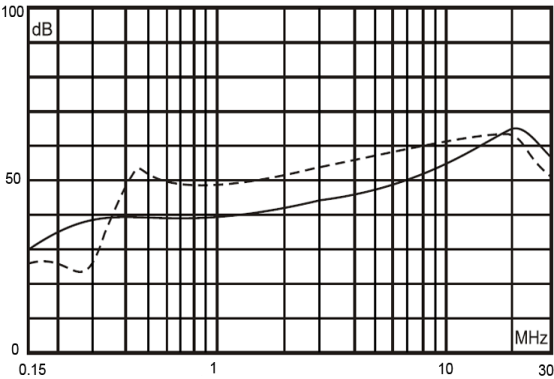

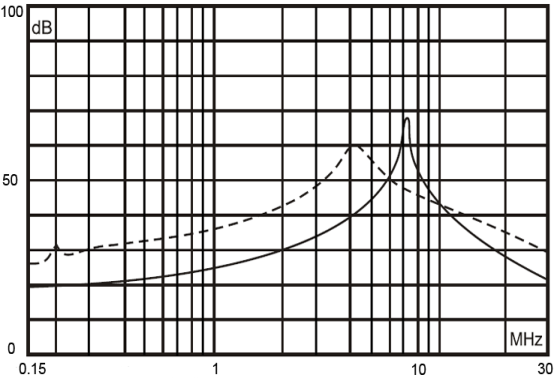

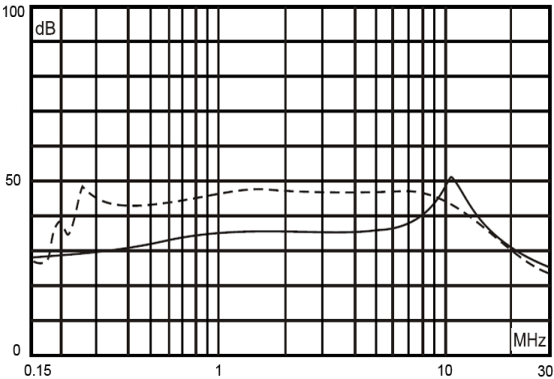

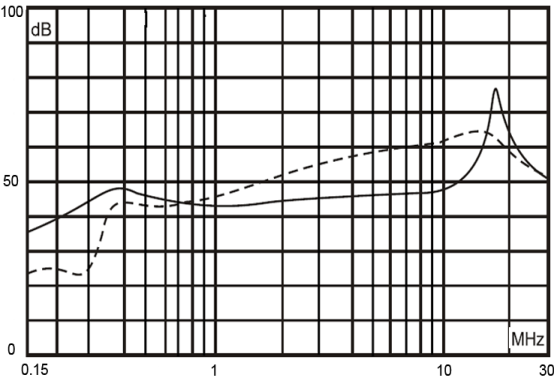

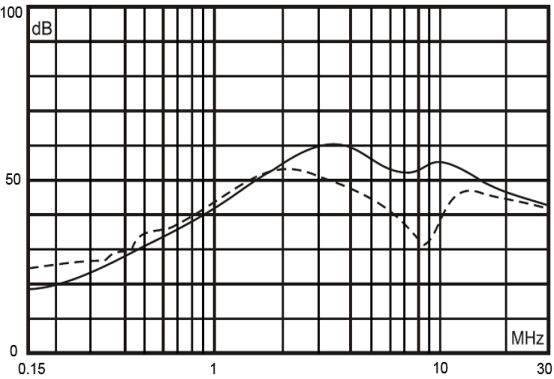

Вносимая потеря	60~90dB
Входное комплексное сопротивление	50Ω
Расклассифицированное напряжение тока	380V/440V
Расклассифицированное течение	1~1200A
Экологическая температура	40°C
Диапазон температур	25 / 085/21
Равочая частота	50/60HZ
Линия - - линия	1450VDC
Линия, который нужно смолоть	2250VDC
Максимальное течение утечки	250VAC/60HZ 0.8mA Макс
MOQ	5pcs
Цена	USD3.8~98.8/Meter
Время выполнения	будний день 5~20

Особенности:

-- Защита против взаимодействия напряжения тока

-- Предварительные двухступенные фильтруя цепи с сильно насыщать устойчивые toroidal индукторы

-- Медные терминалы бара приложенные для версий над 250A для того чтобы держать побежку с соединением международного стандарта, легких и безопасных;

-- Подгонянные продукты согласно требованиям к клиента

Типичные применения:

1. Системы главного компьютера

2. Мотор сервопривода

3. UPS/SMPS

4. Промышленная радиотехническая аппаратура путем использование принципа преобразования частоты

Правило выставления:

YX 91 G1 - 3A - Q

| | | |

случай цепи настоящее соединение

Приводит:

Модель нет.

Расклассифицированное течение
@40°C

Терминал Options*

Утечка настоящее 440V/50Hz

Электрическая схема

Расклассифицированное напряжение тока (v)

Равочая частота (Hz)

YX93G1-3A

<5>

Fig.1

250/440V

50/60Hz

YX93G1-6A

Fig.1

YX93G1-10A

10A

Fig.1

YX93G2-15A

20A

Fig.1

YX93G2-20A

30A

Fig.1

YX93G2-25A

30A

Fig.1

YX93G2-30A

40A

Fig.1

YX93G3-35A

40A

<7>

Fig.1

YX93G5-50A

50A

Fig.1

YX93G5-60A

60A

Fig.1

YX93G5-80A

80A

<10>

Fig.1

YX93G4-100A

100A

Fig.1

YX93G6-150A

150A

<15>

Fig.1

YX93G6-200A

200A

Fig.1

Электрическая схема:
